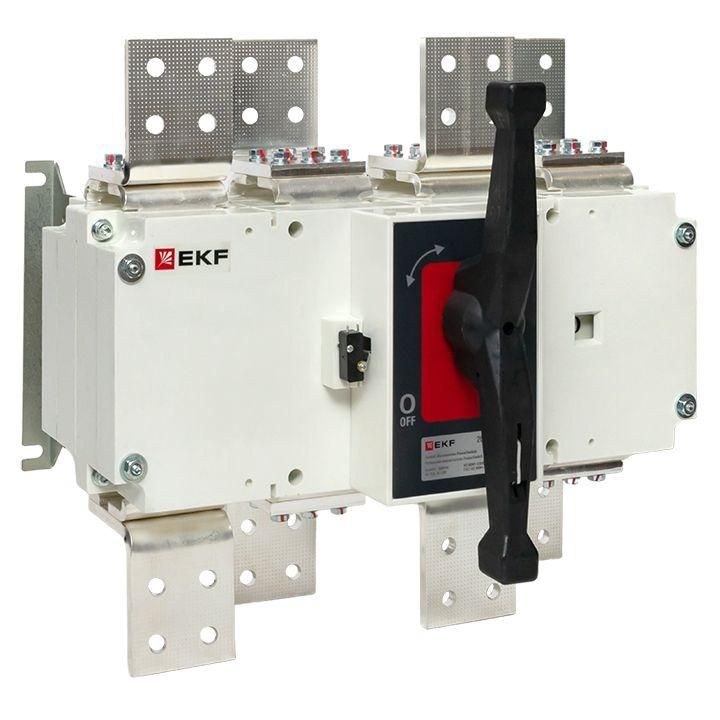

Рубильник-выключатель 2000A 4P c рукояткой управления для прямой установки PowerSwitch EKF - psds-2000-4

Рубильник-выключатель EKF PSDS-2000-4 - это четырёхполюсное устройство с номинальным током 2000 А и напряжением до 690 В, предназначенное для ручного отключения и включения нагрузки в распределительных щитах. Благодаря прочной конструкции и механизму быстрого размыкания, он надёжно работает в промышленных системах с высокими токами короткого замыкания.

Назначение и область применения

Рубильник-выключатель EKF PSDS-2000-4 используется для ручного отключения и включения трёхфазных нагрузок в сетях переменного тока частотой 50 Гц. Применяется в распределительных щитах промышленных объектов - на входе оборудования, в цепях двигателей, конвейеров, сварочных установок и других мощных потребителей. Устройство не рассчитано на частые операции: его задача - безопасное отключение при обслуживании, ремонте или аварийной ситуации.

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 2000 А
• Количество полюсов: 4
• Условный номинальный ток короткого замыкания (Icu): 105 кА
• Кратковременно выдерживаемый ток: 50 кА
• Степень защиты: IP00 - отсутствие защиты от пыли и воды, требуется установка в закрытую корпусную среду
• Тип присоединения: болтовое соединение
• Тип рукоятки: поворотный рычаг с возможностью фиксации
• Конструкция: встраиваемое устройство фиксированной установки
• Способ монтажа: на монтажную плату
• Количество нормально открытых контактов: 0
• Механизм размыкания: мгновенный, скорость разрыва - 13,8 м/с

Совместимость и монтаж

Рубильник-выключатель EKF PSDS-2000-4 устанавливается на монтажную плату внутри распределительного щита. Для правильной сборки необходимо соблюдать посадочные размеры и обеспечить доступ к рукоятке для оператора. Болтовое соединение требует точного затягивания кабельных наконечников - перегрев возникает при недостаточном усилии. Подходит для установки в шкафы класса защиты IP54 и выше, так как сам прибор имеет IP00 и не защищён от внешних воздействий.

Безопасность и стандарты

Оболочка изготовлена из стекловолоконной ненасыщенной полиэфирной смолы - материал устойчив к огню, химическим веществам и механическим ударам. Контакты выполнены из серебросодержащего медного сплава, что снижает нагрев и увеличивает срок службы. Двойное размыкание на каждый полюс гарантирует полное отключение цепи. Фиксация рукоятки предотвращает случайное включение - важна для безопасности при работах по техобслуживанию.

Преимущества

• Высокая коммутационная способность - 105 кА позволяет использовать устройство даже в крупных промышленных сетях
• Мгновенное размыкание контактов - независимо от скорости движения рукоятки, исключает дуговые процессы
• Двойное размыкание на полюс - повышает надёжность отключения
• Фиксируемая рукоятка - минимизирует риск ошибочного включения
• Износостойкие контакты - долгий срок службы при работе с большими токами

Ограничения применения

• Не применяется в качестве автоматического выключателя - не имеет тепловой или электромагнитной защиты
• IP00 - нельзя устанавливать вне герметичного шкафа; запрещено использование в сырых, пыльных или открытых помещениях
• Не рекомендован для частых включений/отключений - предназначен для редких операций (не более нескольких раз в день)
• Требуется наличие свободного места вокруг устройства для доступа к рукоятке и проводкам

Примеры использования

• Главный рубильник в распределительном щите цеха с несколькими двигателями по 200–500 кВт
• Отключающее устройство перед частотным преобразователем на конвейере
• Ручной отсекатель питания для сварочного аппарата в мастерской
• Разъединитель в системе бесперебойного питания перед UPS

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и номинала тока - для 2000 А используются многожильные кабели с площадью сечения от 2×240 мм2
• Затягивайте болты согласно моменту, указанному в документации - переусиливать нельзя, чтобы не деформировать контактные поверхности
• При установке в щит обеспечьте минимальный зазор 100 мм вокруг устройства для теплоотвода и доступа
• Фиксируйте рукоятку в положении «выкл» при проведении работ - используйте замок или бирку
• Не используйте этот рубильник для отключения токов короткого замыкания - он не является защитным аппаратом, только разъединителем
