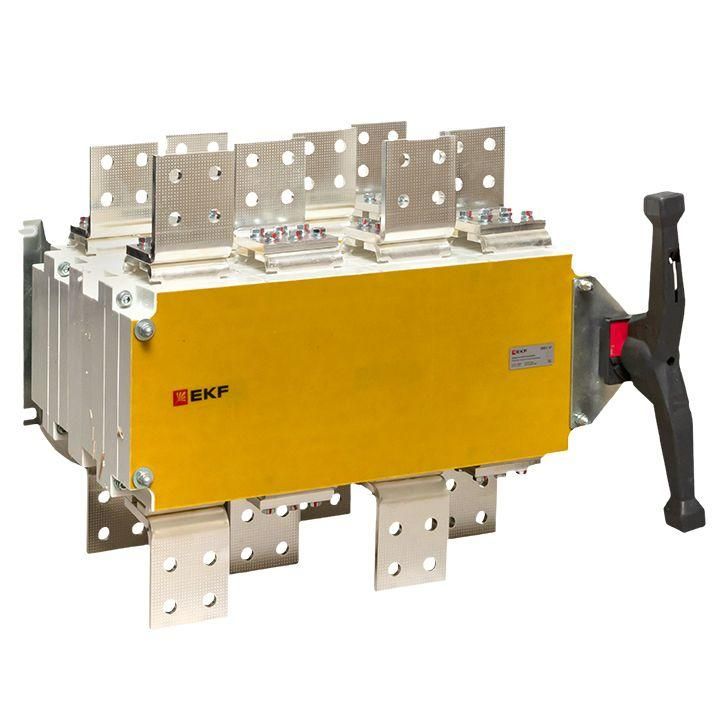

Рубильник-переключатель 2000A 4P c рукояткой управления для прямой установки PowerSwitch EKF - pscs-2000-4

Рубильник-переключатель 4P 2000A 690В 105кА с рукояткой управления для прямой/поворотной установки от EKF - это надёжный коммутационный аппарат для ручного отключения и включения больших токов в трёхфазных сетях. Артикул PSCS-2000-4 предназначен для промышленных систем распределения электроэнергии, где требуется высокая механическая прочность и гарантированное размыкание цепи.

Назначение и область применения

Рубильник-переключатель 4P 2000A 690В 105кА с рукояткой управления используется для ручного отключения и включения нагрузки в трёхфазных сетях переменного тока 50 Гц. Применяется в распределительных щитах, на входах мощных установок, в цепях с высокими токами - например, на станках, конвейерах, насосных станциях, в системах освещения крупных объектов. Подходит для нечастых операций, когда автоматическое отключение не требуется. Не предназначен для частого переключения или защиты от КЗ - для этого нужны автоматические выключатели.

Технические характеристики

• Номинальное напряжение: 690 В - работает в высоковольтных трёхфазных сетях, включая системы с линейным напряжением до 690 В.
• Номинальный ток: 2000 А - способен длительно проводить ток до двух тысяч ампер без перегрева.
• Количество полюсов: 4 - управляет тремя фазами и нулём одновременно; ноль также разрывается, что повышает безопасность при обслуживании.
• Условный ток короткого замыкания: 105 кА - выдерживает кратковременные импульсы КЗ до 105 килоАмпер, не разрушаясь (не является устройством защиты, но сохраняет целостность).
• Кратковременно выдерживаемый ток: 50 кА - может выдерживать ток КЗ до 50 кА в течение времени, необходимого для срабатывания защитных устройств.
• Тип рукоятки: поворотный рычаг - позволяет легко переключать положение даже под нагрузкой, обеспечивает чёткий визуальный индикатор состояния (вкл/выкл).
• Тип присоединения: болтовое - клеммы для подвода кабеля фиксируются болтами, требуют точного момента затяжки.
• Степень защиты: IP00 - нет защиты от пыли и воды; монтируется только внутри закрытых щитов или корпусов.
• Способ монтажа: монтажная плата - крепится на металлическую платформу или DIN-рейку через специальные кронштейны (не самонесущий).
• Блокировка рукоятки: есть - предотвращает случайное включение при проведении работ, можно зафиксировать в положении «Выкл».
• Число нормально открытых контактов: 0 - не имеет вспомогательных контактов для сигнализации или управления.

Совместимость и монтаж

Рубильник-переключатель 4P 2000A 690В 105кА с рукояткой управления для прямой/поворотной установки совместим с кабелями сечением, соответствующим 2000 А (обычно многожильные медные жилы 2×150–2×240 мм2, зависит от материала и температуры окружающей среды). Для монтажа требуется жёсткая металлическая плита или рама, способная выдержать вес аппарата и усилия при переключении. Болтовые клеммы должны затягиваться с моментом, указанным в руководстве производителя - недостаточная затяжка вызывает нагрев, избыточная - повреждает контакт. Установка возможна как вертикально, так и горизонтально - рукоятка рассчитана на оба варианта. Не допускается монтаж в условиях повышенной запылённости, влаги или химически активной среды - IP00 исключает внешнюю защиту.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на коммутационные аппараты (IEC 60947-3). Конструкция обеспечивает двойное размыкание каждого полюса - при отключении ток проходит через две пары контактов, снижая риск дугового замыкания. Контакты выполнены из серебросодержащего медного сплава - устойчивы к окислению и эрозии. Оболочка изготовлена из стекловолоконной полиэфирной смолы: не поддерживает горение, не деформируется при температуре до +120 C, устойчива к воздействию CO₂. Блокировка рукоятки позволяет применять устройство в соответствии с правилами безопасности при работе на оборудовании (LOTO - Lock Out Tag Out).

Преимущества

• Мгновенное размыкание контактов (скорость 13,8 м/с) - минимизирует время дуги, увеличивает срок службы контактов.
• Двойное размыкание на каждый полюс - повышает надёжность отключения, особенно при высоких токах.
• Фиксация рукоятки - исключает случайное включение при техобслуживании.
• Высокая термическая и механическая стойкость корпуса - долговечность даже в агрессивных промышленных условиях.
• Поддержка прямой и поворотной установки - гибкость компоновки в шкафах с ограниченным пространством.

Ограничения применения

• Не предназначен для частого включения/отключения - более 10–15 операций в день снизит срок службы контактов.
• IP00 - нельзя использовать вне герметичных щитов, в помещениях с влажностью выше 80%, пылью или агрессивными газами.
• Отсутствие встроенных защит - не заменяет автоматический выключатель; обязательно нужна внешняя защита от КЗ и перегрузки.
• Нет вспомогательных контактов - невозможно подключить сигналы удалённого контроля состояния (вкл/выкл).
• Требуется значительное пространство вокруг для свободного движения рукоятки - не подходит для плотной компоновки.

Примеры использования

• Главный рубильник перед преобразователем частоты на промышленном конвейере.
• Ручной отключающий элемент перед группой мощных сварочных аппаратов.
• Разъединитель в распределительном щите цеха с напряжением 660 В.
• Общий выключатель питания для группы насосов в водопроводной станции.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала тока - используйте таблицы по нагреву для медных жил при 60–75 C.
• При установке соблюдайте минимальные зазоры между фазами - согласно ПУЭ, для 690 В рекомендовано не менее 100 мм.
• После монтажа протестируйте работу рукоятки без нагрузки - она должна двигаться плавно, без заеданий.
• При использовании блокировки всегда применяйте бирки LOTO - это обязательное правило для безопасного ТО.
• Не открывайте корпус во время работы - внутренние части находятся под напряжением даже при отключённой рукоятке, если питание не снято с шины.
• Проверяйте состояние контактов каждые 6–12 месяцев - при появлении следов дуги или оплавления заменяйте рубильник-переключатель 4P 2000A 690В 105кА с рукояткой управления для прямой/поворотной установки.
