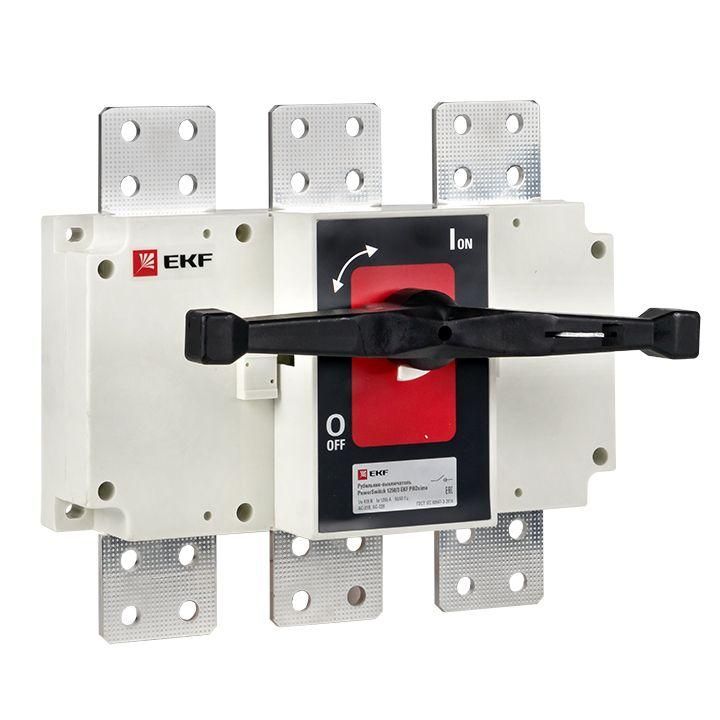

Рубильник-выключатель 1250A 3P c рукояткой управления для прямой установки PowerSwitch PROxima | psds-1250-3 EKF

Рубильник-выключатель PowerSwitch PROxima с артикулом psds-1250-3 - это трехполюсное коммутационное устройство на 1250 А, предназначенное для ручного отключения и включения нагрузки в трёхфазных сетях. Благодаря прочному корпусу и механической надёжности, он применяется в распределительных щитах промышленных объектов, где требуется безопасное и однозначное отключение питания.

Назначение и область применения

PowerSwitch PROxima используется для ручного отключения и включения трёхфазной нагрузки в условиях, когда автоматические выключатели не требуются. Подходит для нечастых операций: обслуживания оборудования, планового ремонта, аварийного отключения. Устройство не рассчитано на частые переключения - его задача - гарантированное разъединение цепи, а не управление нагрузкой в рабочем режиме.

Применяется в распределительных щитах на предприятиях: металлургия, машиностроение, химическая промышленность, логистика. Особенно эффективен там, где нужна визуальная проверка состояния разъединения и предотвращение случайного включения.

Технические характеристики

• Номинальный ток: 1250 А - способен длительно проводить ток такой величины без перегрева.
• Номинальное напряжение: 660 В - работает в сетях до этой величины, включая промышленные 400–660 В.
• Номинальная мощность: 560 кВт - соответствует максимальной активной нагрузке при напряжении 380 В и коэффициенте мощности 0,8.
• Количество полюсов: 3 - разрывает все три фазы одновременно.
• Условный номинальный ток короткого замыкания (Icu): 70 кА - способен выдерживать ток КЗ до этого значения без разрушения (не отключает, но сохраняет целостность).
• Номинальный кратковременно выдерживаемый ток (Icw): 50 кА - может находиться под таким током в течение времени, необходимого для действия защиты (обычно 1 секунда).
• Тип присоединения: болтовое - провода крепятся через винты, требует точного момента затяжки.
• Степень защиты IP00 - нет защиты от пыли и воды; устанавливается только внутри закрытых щитов.
• Тип рукоятки: рычажного типа - удобна для быстрого переключения, имеет фиксатор положений “ВКЛ” / “ОТКЛ”.
• С блокировкой: да - позволяет зафиксировать рукоятку в положении “ОТКЛ”, исключая случайное включение (например, при работе на оборудовании).
• Способ монтажа: монтажная плата - крепится на металлическую пластину или DIN-рейку через специальные кронштейны (не самонесущий).
• Конструкция: комплектное устройство в корпусе - всё собрано, не требует сборки перед установкой.

Совместимость и монтаж

PowerSwitch PROxima совместим с любыми распределительными щитами, имеющими достаточные габариты и жёсткую монтажную плату. Для установки необходимо:

• Иметь свободное место минимум 200×250 мм (по габаритам корпуса).
• Обеспечить доступ к болтовым клеммам с обоих сторон (для подвода и отвода кабелей).
• Использовать кабель с сечением, соответствующим 1250 А - обычно 2×150–240 мм2 (зависит от материала и температуры окружающей среды).
• Не допускать перекоса при затяжке болтов - используйте динамометрический ключ, указанный в документации EKF.
• Фиксируйте рукоятку в положении “ОТКЛ” при проведении работ - это обязательное условие безопасности.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для коммутационных аппаратов. Конструкция обеспечивает:

• Двойное размыкание на каждый полюс - повышает надёжность отключения и снижает риск дуги.
• Медные контакты с серебряным покрытием - уменьшают переходное сопротивление и увеличивают срок службы.
• Высокий зазор изоляции - предотвращает пробой даже при высоких импульсах.
• Корпус из стекловолокна с ненасыщенной полиэфирной смолой - огнестойкий, не подвержен воздействию CO₂, ударопрочный.

При соблюдении правил эксплуатации устройство можно использовать как устройство аварийной остановки согласно требованиям ГОСТ Р 50030.3 и IEC 60947-3.

Преимущества

• Мгновенное размыкание контактов (13,8 м/с) - независимо от усилия оператора, что снижает риск образования дуги.
• Фиксация рукоятки - исключает человеческий фактор при выполнении ЛЭР (локальных энерго-регламентов).
• Простота визуального контроля - видно, открыт ли контакт, легко определить состояние сети.
• Высокая термическая и электродинамическая стойкость - выдерживает токи КЗ без выхода из строя.
• Готовая к установке конструкция - не требует дополнительных деталей или адаптеров.

Ограничения применения

• Не предназначен для частых включений/отключений - более 10–15 раз в день снизит срок службы контактов.
• IP00 - нельзя устанавливать вне щита, в сырых, запылённых или агрессивных средах.
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузки или КЗ, требует внешней защиты (плавкие предохранители или автоматы).
• Не подходит для систем с регулярным изменением нагрузки - лучше выбрать автоматический выключатель.
• Требуется профессиональный монтаж - неквалифицированное подключение может вызвать нагрев, искрение или отказ.

Примеры использования

• Главный рубильник в распределительном щите цеха с конвейерами и сварочными машинами.
• Автономное отключение питания насосной станции перед техобслуживанием.
• Разъединитель на входе в преобразователь частоты (ПЧ) для безопасного доступа к контроллеру.
• Резервный отключающий элемент в системе бесперебойного питания (UPS) при необходимости ручного отключения.

Практические советы

• Перед первым включением проверьте момент затяжки болтов - переусилие деформирует клемму, недотянутый контакт греться.
• Проверяйте наличие блокировки рукоятки перед каждым техобслуживанием - это правило безопасности №1.
• Не используйте этот рубильник как основной выключатель для двигателя - всегда ставьте рядом тепловое реле или автомат.
• При замене старого аппарата - сравнивайте габариты и расположение клемм, чтобы не менять всю шину.
• При использовании в холодных помещениях - убедитесь, что температура не ниже -25C, иначе материал корпуса становится хрупким.
• Регулярно осматривайте контакты на окисление - при потемнении или следах дуги - замена обязательна.
