Рубильник 400A 4P реверсивный без рукоятки управления TwinBlock | tb-s-400-4p-rev EKF

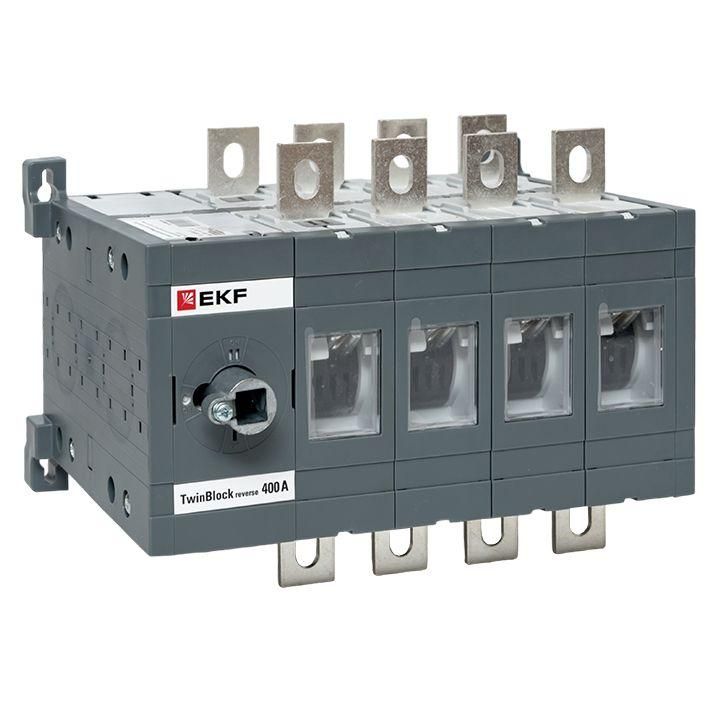

Рубильник 400A 4P реверсивный без рукоятки управления TwinBlock EKF - это коммутирующее устройство для переключения между двумя источниками питания в распределительных системах до 690 В. Артикул tb-s-400-4p-rev предназначен для стационарной установки в щитах, где требуется надёжное отключение и реверсивное управление без операторского воздействия через рукоятку.

Назначение и область применения

Рубильник 400A 4P реверсивный без рукоятки управления TwinBlock EKF используется для безопасного переключения нагрузки между основным и резервным источником электроэнергии с полным разрывом цепи. Подходит для систем, требующих бесперебойного питания: промышленные станки, конвейеры, насосные станции, системы аварийного освещения и другие объекты с двойным питанием. Устройство обеспечивает механическую изоляцию цепей при обслуживании и ремонте.

Технические характеристики

• Номинальный ток: 400 А - способен длительно проводить ток до этого значения без перегрева.
• Номинальное напряжение: 690 В - работает в сетях переменного тока до 690 В, 50/60 Гц.
• Количество полюсов: 4 - позволяет отключать все фазы и ноль одновременно.
• Реверсивный переключатель: да - имеет три фиксированных положения: I (основной источник) – 0 (выключено) – II (резервный источник).
• Условный номинальный ток короткого замыкания: 61,5 кА - выдерживает кратковременные токи КЗ до этой величины без повреждения.
• Номинальный кратковременно выдерживаемый ток: 15 кА - сохраняет целостность при протекании тока 15 кА в течение времени, указанного в стандартах.
• Степень защиты: IP00 - не защищён от пыли и воды; требует установки внутри закрытого корпуса.
• Тип подключения: болтовое - силовые кабели крепятся винтами к контактам.
• Способ монтажа: на монтажную плату - устанавливается на жесткую поверхность с помощью крепёжных отверстий.
• Вспомогательные контакты: отсутствуют - не имеет сигнализирующих или блокировочных контактов.

Совместимость и монтаж

Рубильник 400A 4P реверсивный без рукоятки управления TwinBlock EKF совместим с распределительными щитами, имеющими достаточное пространство для установки на монтажную плату. Посадочные размеры соответствуют стандартам серии TwinBlock. Для монтажа необходимо:

• Зафиксировать устройство на металлической или композитной плате с помощью четырёх крепёжных отверстий.
• Обеспечить доступ к болтовым зажимам для подключения силовых кабелей сечением до 120 мм2 (по рекомендациям производителя).
• Не использовать внешнюю рукоятку - управление осуществляется через штангу или привод, подключаемый к механизму переключения.

Перед монтажом проверьте соответствие габаритов устройства проёмам в щите. Установка возможна только в вертикальном положении.

Безопасность и стандарты

Рубильник 400A 4P реверсивный без рукоятки управления TwinBlock EKF соответствует требованиям МЭК 60947-3 для выключателей-разъединителей. Обладает сертификацией на соответствие нормам безопасности для промышленного оборудования. Наличие реверсивного механизма исключает случайное параллельное включение двух источников питания. Однако из-за степени защиты IP00 использование вне герметичного корпуса запрещено.

Преимущества

• Высокая коммутационная стойкость - способен переключать нагрузку под током, включая пусковые токи двигателей.
• Чёткая визуальная индикация положений (I–0–II) - позволяет легко определить текущее состояние цепи.
• Надёжная конструкция с медными контактами - снижает нагрев и увеличивает срок службы.
• Поддержка 4-полюсного исполнения - удобно для систем с глухозаземлённой нейтралью.

Ограничения применения

• Не допускается установка в открытых помещениях - степень защиты IP00 не предохраняет от пыли, влаги и механических воздействий.
• Отсутствие вспомогательных контактов - нельзя реализовать автоматическую блокировку или сигнал состояния без внешних модулей.
• Требуется внешний привод - рукоятка не предусмотрена, поэтому необходима система удалённого управления (штанга, привод).
• Не предназначен для частого включения/отключения под нагрузкой более 10 раз в час - это сокращает срок службы контактов.

Примеры использования

• Автоматическая система резервирования питания на заводе: основной источник - сеть, резервный - дизель-генератор.
• Центры обработки данных: переключение между UPS и байпасом без потери питания.
• Горячие резервные насосные станции: быстрое переключение на резервный двигатель при отказе основного.
• Линии электроснабжения с двойным питанием от двух трансформаторов.

Практические советы

• Выбирайте сечение кабеля в соответствии с номиналом 400 А - минимум 120 мм2 для меди, 185 мм2 для алюминия.
• Используйте защитные крышки или корпуса класса IP54/IP65 при установке в щитах, чтобы компенсировать отсутствие защиты самого рубильника.
• Проверяйте затяжку болтов после первого включения - тепловое расширение может ослабить контакт.
• Для автоматизации подключите внешний привод с механической блокировкой - это исключит одновременное включение обоих источников.
• Не используйте этот рубильник как обычный выключатель - он рассчитан на редкое переключение, а не на частое включение/отключение.
