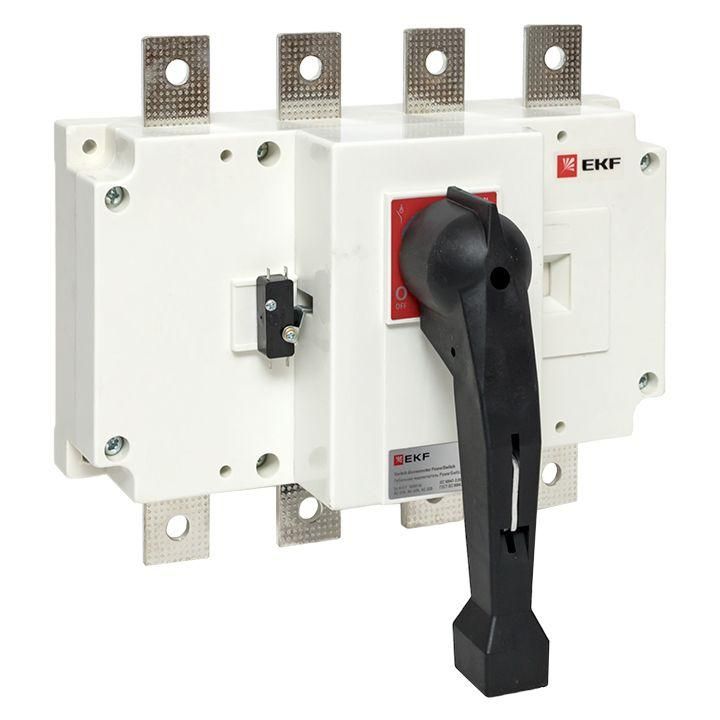

Рубильник-выключатель 400A 4P c рукояткой управления для прямой установки PowerSwitch | psds-400-4 EKF

Рубильник-выключатель 400A 4P с рукояткой управления для прямой установки от EKF — это механический коммутационный аппарат для ручного отключения и включения нагрузки в трехфазных сетях до 660 В. Артикул PSDS-400-4 предназначен для установки в силовые шкафы и щиты, где требуется надежное и безопасное отключение цепей без автоматической защиты.

Назначение и область применения

Рубильник-выключатель 400A 4P с рукояткой управления для прямой установки используется для ручного отключения и включения токов нагрузки в трёхфазных электросетях переменного тока частотой 50 Гц. Применяется в системах распределения электроэнергии там, где не требуются автоматические функции защиты — например, в качестве главного отключающего аппарата перед группой автоматов, для обслуживания оборудования или аварийного отключения.

Не предназначен для частых операций включения/отключения — только для нечастых, плановых действий. Подходит для установки в промышленных щитах, на производствах, в насосных станциях, на конвейерах и других объектах с высокой мощностью нагрузки.

Технические характеристики

• Номинальный ток: 400 А — максимальный постоянный ток, который аппарат способен проводить длительно без перегрева.
• Номинальное напряжение: 660 В — предельное рабочее напряжение сети, для которой рассчитан рубильник.
• Количество полюсов: 4 — позволяет отключать три фазы и ноль одновременно.
• Условный ток короткого замыкания: 40 кА — максимальный ток КЗ, который рубильник может выдержать без повреждений при условии наличия внешней защиты (например, предохранителей или автоматов).
• Кратковременно выдерживаемый ток: 25 кА — величина тока, которую контакты могут выдерживать в течение времени срабатывания защиты (обычно несколько миллисекунд).
• Тип рукоятки: поворотный рычаг — обеспечивает четкую визуальную индикацию положения «ВКЛ» / «ОТКЛ».
• Тип присоединения: болтовое — провода крепятся через винтовые зажимы, что удобно для многожильных и одножильных кабелей.
• Степень защиты IP00: отсутствие защиты от пыли и воды — устройство допускается устанавливать только внутри закрытых щитов или корпусов.
• Функция блокировки: да — есть возможность зафиксировать рукоятку в положении «ОТКЛ» с помощью замка или бирки для безопасности при работах на оборудовании.
• Способ монтажа: на монтажную плату — крепится к металлической пластине или DIN-рейке через специальные кронштейны (не самонарезающий).
• Конструкция: встраиваемое устройство — требует свободного места в щите для доступа к рукоятке и контактам.
• Число нормально открытых контактов: 0 — не имеет вспомогательных контактов для сигнализации или управления.

Совместимость и монтаж

Рубильник-выключатель 400A 4P с рукояткой управления для прямой установки совместим с любыми стандартными щитами, имеющими жесткую монтажную плиту или DIN-рейку с подходящими креплениями. Для правильной установки необходимо соблюдать следующее:

• Использовать только рекомендованную площадку монтажа — устройство не крепится напрямую к стенкам щита.
• Обеспечить минимальный зазор вокруг аппарата для теплоотвода и доступа к рукоятке — минимум 50 мм с каждой стороны.
• Подключать кабели сечением до 95 мм² — соответствует требованиям болтовых зажимов.
• Перед первым включением проверить затяжку всех болтов — слабый контакт вызывает нагрев и выход из строя.

Безопасность и стандарты

Рубильник-выключатель 400A 4P с рукояткой управления для прямой установки соответствует требованиям международных стандартов на механические коммутаторы. Конструкция обеспечивает двойное размыкание каждого полюса — то есть каждый контакт разрывается в двух точках, снижая риск сваривания и увеличивая надежность отключения.

Контакты выполнены из медного сплава с серебряным покрытием — обеспечивают низкое переходное сопротивление и долгий срок службы даже при больших токах. Корпус изготовлен из стекловолоконной полиэфирной смолы — материал не горит, не деформируется при температуре до +130 °C и устойчив к воздействию CO₂ и механическим ударам.

Преимущества

• Высокая механическая прочность корпуса — выдерживает условия промышленной среды.
• Мгновенное размыкание контактов (13,8 м/с) — независимо от усилия оператора, исключает дуговое замыкание.
• Фиксация рукоятки — позволяет заблокировать устройство в положении «ОТКЛ» для проведения работ по технике безопасности.
• Двойное размыкание на полюс — гарантирует полное отключение цепи, даже при повреждении одного контакта.
• Отсутствие вспомогательных контактов — снижает стоимость и повышает надежность за счет меньшего числа возможных отказов.

Ограничения применения

• Не применяется в условиях повышенной запыленности, сырости или на открытом воздухе — степень защиты IP00 требует обязательной установки внутри герметичного щита.
• Не предназначен для частых операций включения/отключения — более 1–2 раз в день может привести к быстрому износу механизмов.
• Не имеет встроенной защиты от перегрузки или короткого замыкания — обязательно использование внешних автоматов или предохранителей.
• Не подходит для управляемых систем — отсутствуют вспомогательные контакты для дистанционного контроля состояния.

Примеры использования

• Главный рубильник перед распределительным щитом на производстве с мощностью до 250 кВт.
• Отключающее устройство перед частотным преобразователем или большим двигателем.
• Ручной отсекатель питания для ремонтных работ на насосной станции или компрессоре.
• Элемент системы «блокировка энергоустановки» при проведении ТО — благодаря возможности фиксации рукоятки.

Практические советы

• Выбирая рубильник-выключатель 400A 4P с рукояткой управления для прямой установки, убедитесь, что ваш щит имеет достаточные габариты — устройство занимает около 120×180 мм в плане.
• При подключении используйте кабели с терминалами — так проще добиться равномерной затяжки и избежать повреждения жил.
• Проверяйте состояние контактов каждые 6–12 месяцев — особенно после аварийных отключений или значительных перегрузок.
• Не используйте этот рубильник вместо автомата — он не защищает от перегрузки! Только как ручной отсекатель.
• Для работы в опасных зонах (взрывоопасные, химически активные) дополнительно устанавливайте рубильник в герметичный корпус — внутренняя конструкция не защищена от агрессивной среды.
