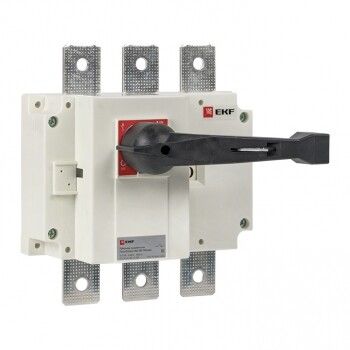

Рубильник-выключатель 630A 3P c рукояткой управления для прямой установки PowerSwitch EKF PROxima - psds-630-3

Рубильник-выключатель 630A 3P с рукояткой управления для прямой установки от EKF — это механический коммутационный аппарат для редких операций включения и отключения нагрузки в трёхфазных сетях. Артикул PSDS-630-3 предназначен для установки в распределительные щиты и обеспечивает надёжное отключение при аварийных ситуациях благодаря блокировке и рычажному управлению.

Назначение и область применения

Рубильник-выключатель 630A 3P с рукояткой управления для прямой установки используется для ручного отключения и включения трёхфазных электрических цепей с током до 630 А. Применяется в системах распределения электроэнергии там, где требуется безопасное и явное разрывание цепи — например, перед обслуживанием оборудования. Подходит для станков, насосных групп, конвейеров, тепловых установок и других объектов с высокой мощностью. Устройство не предназначено для частых переключений — только для нечастых операций в нормальном режиме и аварийной остановки.

Технические характеристики

• Номинальный ток: 630 А
• Номинальное напряжение: 660 В переменного тока
• Количество полюсов: 3
• Тип присоединения: болтовое (для шин или кабелей)
• Условный номинальный ток короткого замыкания (Icu): 40 кА
• Номинальный кратковременно выдерживаемый ток: 25 кА
• Номинальная мощность при 400 В (AC-23): 315 кВт
• Степень защиты: IP00 — без защиты от внешних воздействий, требует установки внутри корпуса
• Механизм размыкания: мгновенный, скорость 13,8 м/с — независимо от усилия оператора
• Контакты: медный сплав с серебряным покрытием, двойная контактная поверхность на полюс
• Изоляция: повышенный зазор между токоведущими частями
• Оболочка: ненасыщенная полиэфирная смола с армированием стекловолокном — огнеупорная, ударопрочная, устойчивая к CO₂
• Цвет рукоятки: чёрный

Совместимость и монтаж

Рубильник-выключатель 630A 3P с рукояткой управления для прямой установки монтируется на монтажную плату внутри распределительного щита. Для установки необходима свободная площадь с учётом габаритов аппарата и зазора для доступа к рукоятке. Болтовые клеммы позволяют подключить жилы сечением до 95 мм² (по рекомендациям EKF). Кабельные выводы должны быть зафиксированы плотно — слабый контакт вызывает нагрев. Устройство совместимо с другими компонентами серии PROxima от EKF. Не устанавливается на открытых участках — IP00 требует герметичной среды.

Безопасность и стандарты

Рубильник-выключатель соответствует требованиям безопасности для ручных разъединителей. Двойное размыкание на каждый полюс гарантирует полное отключение цепи. Возможность фиксации рукоятки предотвращает случайное включение — важна при работах по техобслуживанию. Конструкция выполнена из материалов, устойчивых к возгоранию и химическому воздействию. Сертифицирован для использования в промышленных условиях согласно ГОСТ Р 50030.3 и IEC 60947-3.

Преимущества

• Мгновенное размыкание контактов — снижает риск дугового замыкания
• Фиксация рукоятки — исключает ошибочное включение при ремонте
• Двойная контактная система — повышает долговечность и надёжность
• Высокая термостойкость и ударопрочность корпуса — устойчив к агрессивной среде
• Серебряное покрытие контактов — минимизирует переходное сопротивление
• Явное положение «вкл/выкл» — визуальный контроль состояния цепи

Ограничения применения

• Не предназначен для автоматического управления — только ручное включение/отключение
• Степень защиты IP00 — нельзя использовать вне закрытого щита или корпуса
• Не рассчитан на частые переключения — более 1–2 раз в день снижает срок службы
• Не имеет встроенных защит (например, от перегрузки или КЗ) — требует внешней защиты
• Не подходит для установки в помещениях с высокой запылённостью или влагой без дополнительной оболочки

Примеры использования

• Главный рубильник в распределительном щите цеха с токарными станками
• Автономное отключение питания насосной группы перед плановым обслуживанием
• Экстренное отключение конвейера при аварии — с использованием кнопки аварийной остановки
• Разъединитель для тестирования и диагностики силовой части системы

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки болтов — указанные в документации EKF
• Убедитесь, что рукоятка легко доступна и не перекрывается другими элементами — важно для быстрого реагирования
• При установке в щит используйте сигнализацию положения (например, световые индикаторы) — особенно если щит глухой
• Не применяйте для регулярного пуска двигателей — используйте контакторы или магнитные пускатели
• Проверяйте состояние контактов каждые 6–12 месяцев — при наличии следов оплавления или окисления замените устройство
• PSDS-630-3 — единственный артикул в линейке EKF с такими параметрами; аналоги требуют сверки всех характеристик
