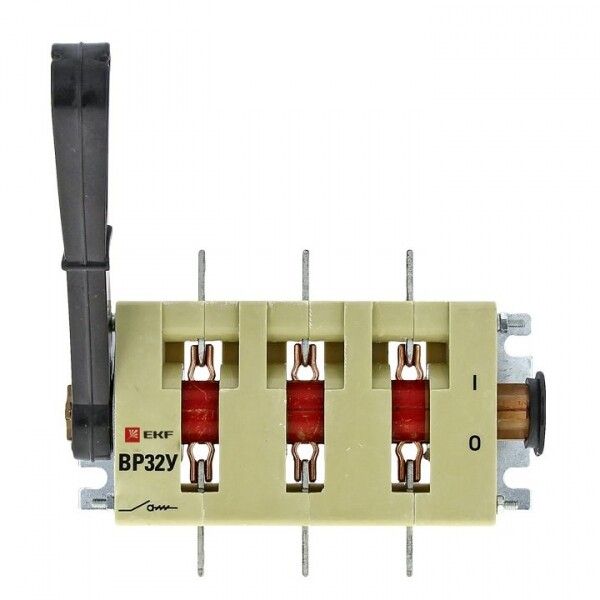

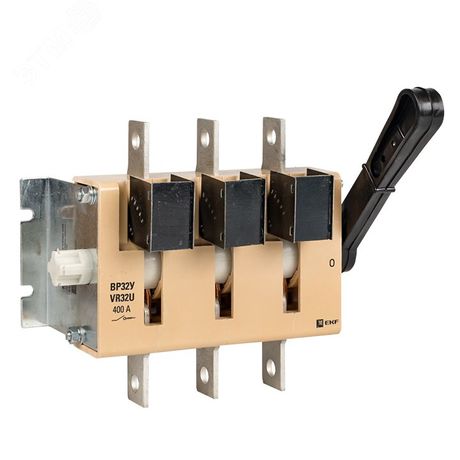

Выключатель-разъединитель ВР32У-39А31220 630А, 1 направление с д/г камерами, несъемная левая/правая рукоятка EKF MAXima PROxima | uvr32-39a31220

Выключатель-разъединитель ВР32У-39А31220 от EKF - устройство для безопасного ручного отключения и включения трёхфазной сети до 690 В с высокими токами нагрузки. Модель из серии PROxima оснащена дугогасительными камерами и фиксированной рукояткой, что делает её надёжным решением для распределительных щитов на промышленных объектах.

Назначение и область применения

Выключатель-разъединитель ВР32У-39А31220 предназначен для ручного отключения и включения силовых цепей переменного тока частотой 50 Гц. Он выполняет функцию главного выключателя - позволяет полностью отсоединить участок сети для обслуживания, ремонта или аварийного отключения. Применяется в распределительных устройствах промышленных предприятий, на станках, конвейерах, насосных станциях и других системах с высокой нагрузкой.

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 630 А
• Количество полюсов: 3
• Условный ток короткого замыкания: 32 кА
• Номинальная мощность при 400 В (AC-23): 315 кВт
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Тип подключения: болтовое, через контактные выводы
• Максимальное сечение кабеля: 240 мм2
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, умеренный и холодный климат
• Конструкция: стационарная, с ножевой контактной системой и двойным видимым разрывом
• Тип управления: ручная рукоятка, несъёмная, с возможностью смены стороны установки
• Серия: PROxima
• Соответствие стандарту: ГОСТ Р 50030.3-99 (МЭК 60947.3-99)

Совместимость и монтаж

Выключатель-разъединитель ВР32У-39А31220 монтируется на монтажную плату. Контактные выводы расположены перпендикулярно поверхности установки - удобно для подключения шин или кабелей с наконечниками. Подключение осуществляется болтами, максимальное сечение кабеля - 240 мм2. Рукоятка несъёмная, но её положение (левое или правое) можно изменить во время эксплуатации без демонтажа аппарата - достаточно перевернуть корпус. Это повышает гибкость при компоновке щита.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-99 (МЭК 60947.3-99), регламентирующим безопасность выключателей-разъединителей. Двойной видимый разрыв цепи гарантирует, что при отключении все три полюса находятся в состоянии «разомкнуто», что необходимо для проведения работ под напряжением. Дугогасительные камеры предотвращают повреждение контактов при отключении нагрузки под током, снижают риск возгорания и увеличивают срок службы.

Преимущества

• Двойной видимый разрыв - соответствие нормам безопасности при работе с электроустановками
• Дугогасительные камеры обеспечивают надёжное гашение дуги даже при отключении токов близких к номинальному
• Возможность смены стороны рукоятки - упрощает проектирование и сборку щитов
• Высокая коммутационная способность (32 кА) - подходит для сетей с большими токами КЗ
• Болтовое подключение - прочное и долговечное соединение, совместимо с промышленными шинопроводами

Ограничения применения

• Не предназначен для частых операций включения-отключения под нагрузкой - используется как главный выключатель, а не для постоянной коммутации
• Степень защиты IP20 исключает использование в условиях повышенной запылённости, сырости или на улице
• Требуется свободное пространство вокруг аппарата для обеспечения визуального контроля состояния размыкания
• Не имеет автоматических функций - требует ручного воздействия

Примеры использования

• Главная точка отключения питания для станочного парка в механическом цехе
• Разъединитель перед преобразователем частоты в системе конвейерного производства
• Автоматический выключатель в распределительном щите на заводе с напряжением 400–690 В
• Отключающее устройство для группы насосов в системе водоснабжения

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля не превышало 240 мм2 - иначе невозможно плотное затягивание болтов
• При установке учитывайте ориентацию рукоятки: если она будет закрыта другими элементами щита - используйте возможность смены стороны
• Не применяйте этот выключатель-разъединитель в качестве основного средства защиты от перегрузки - он не имеет теплового или электромагнитного расцепления
• Обязательно отключайте питание перед выполнением любых работ на оборудовании - даже при визуально разомкнутых контактах
• Для длительной работы в помещениях с колебаниями температуры выбирайте модели с исполнением УХЛ3 - они гарантированно работают в суровых условиях
