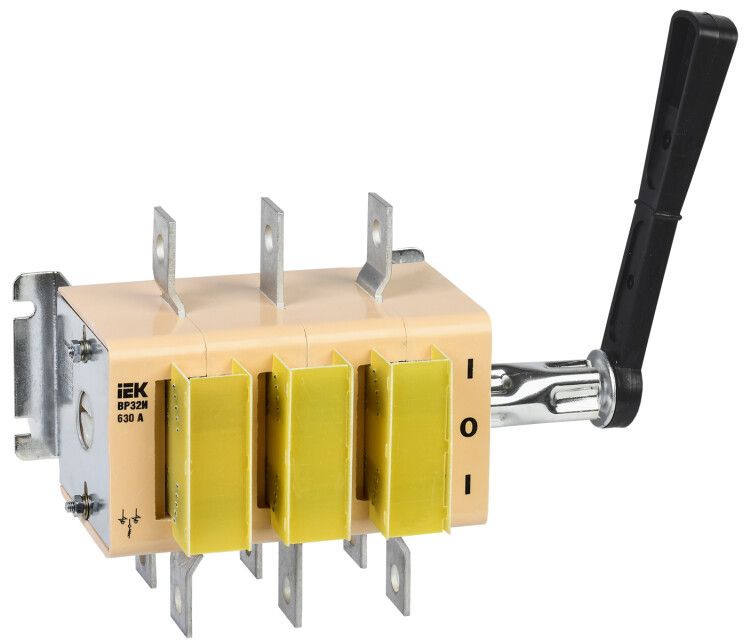

Выключатель-разъединитель ВР32И-39B71250 630А | SRK41-211-630 IEK

Выключатель-разъединитель ВР32И-39B71250 630А от IEK предназначен для ручного отключения и визуального разрыва силовой цепи переменного тока в низковольтных распределительных устройствах. Этот аппарат обеспечивает надёжную изоляцию и безопасное обслуживание при работе с токами до 630 А, что делает его ключевым элементом в системах питания промышленного оборудования.

Назначение и область применения

Выключатель-разъединитель ВР32И-39B71250 630А используется исключительно для ручного отключения электрической цепи при отсутствии нагрузки - то есть после отключения автоматического выключателя или предохранителей. Он не предназначен для коммутации рабочего тока под нагрузкой. Применяется в составе низковольтных комплектных устройств (НКУ): щитах распределения, ячейках КРУ, станционных пультах управления. Подходит для объектов с высокой требовательностью к безопасности: заводские линии, насосные станции, системы вентиляции, энергообъекты.

Технические характеристики

• Номинальный ток: 630 А - способен длительно проводить ток этой величины без перегрева;
• Номинальное напряжение изоляции: 690 В - рассчитан на работу в сетях до 690 В переменного тока частотой 50 Гц;
• Количество полюсов: 3 - трёхполюсное исполнение для трёхфазных сетей;
• Условный ток короткого замыкания: 31 000 кА - способен выдерживать кратковременные сверхтоки при аварийных режимах без повреждений;
• Максимальное сечение кабеля: 150 мм2 - позволяет подключать массивные медные или алюминиевые жилы и шины;
• Степень защиты IP00 - отсутствие защиты от внешних воздействий; корпус открытый, требуется установка в закрытые щиты;
• Климатическое исполнение УХЛ3 - работает при температуре от −40C до +40C, умеренно влажном воздухе, без агрессивных газов;
• Срок службы: 10 лет - при соблюдении условий эксплуатации и регулярном осмотре;
• Тип привода: ручной - управление осуществляется рычагом, без автоматических механизмов;
• Тип присоединения: болтовое - фиксация проводников через зажимы с болтами;
• Способ монтажа: монтажная плата - крепится на металлическую платформу внутри щита с помощью отверстий и крепёжных элементов.

Совместимость и монтаж

Выключатель-разъединитель ВР32И-39B71250 630А совместим с любыми типами низковольтных сборок, где предусмотрена возможность установки на монтажную плиту. Для монтажа необходимо:

• Закрепить аппарат на металлической плите с помощью четырёх отверстий под крепёж (диаметр отверстий не указан - проверьте по чертежу);
• Подключить фазные проводники и шины сечением до 150 мм2 - допускаются как медные, так и алюминиевые токоведущие части;
• Обеспечить свободный доступ к рычагу для оперативного переключения;
• Не использовать в условиях повышенной запылённости или влаги - IP00 требует герметичной защиты в щите.

Безопасность и стандарты

Выключатель-разъединитель ВР32И-39B71250 630А соответствует требованиям ГОСТ Р 50030.3 и техническим условиям ТУ 3424-029-18461115-2009. Конструкция предусматривает двойной видимый разрыв цепи - при отключении все три полюса одновременно размыкаются, и разрыв можно визуально контролировать. Это обязательное требование для работ по техническому обслуживанию согласно ПТЭ и ПБ. Также предусмотрен съёмный рычаг - его можно заблокировать или убрать во время ремонта, чтобы исключить случайное включение. Цветовая индикация (зелёный/красный) показывает текущее состояние: “Включено” / “Отключено”.

Преимущества

• Двойной видимый разрыв - гарантирует безопасность персонала при проведении ремонтных работ;
• Съёмная рукоятка - позволяет применять методы блокировки LOTO (Lock Out Tag Out) для предотвращения неквалифицированного включения;
• Цветовая индикация - снижает риск человеческой ошибки при определении состояния аппарата;
• Низкие потери мощности - благодаря использованию современных контактных материалов и оптимизированной конструкции;
• Широкий диапазон сечений - поддержка как меди, так и алюминия - упрощает интеграцию в существующие системы;
• Долгий срок службы - 10 лет при правильной эксплуатации и периодическом осмотре контактов.

Ограничения применения

• Не предназначен для коммутации под нагрузкой - нельзя включать или отключать при наличии тока в цепи;
• Степень защиты IP00 - не может использоваться вне закрытых щитов, в помещениях с пылью, влагой или химически активной средой;
• Только ручное управление - не поддерживает дистанционное или автоматическое управление;
• Не имеет встроенной защиты от перегрузки или короткого замыкания - обязательно использование в паре с автоматическими выключателями или предохранителями;
• Не рекомендован для частых циклов включения/выключения - предназначен для редких операций (например, один раз в месяц или реже).

Примеры использования

• Отключение трёхфазного двигателя перед техническим обслуживанием в цехе;
• Физический разрыв цепи в распределительном щите на производстве для проведения профилактики;
• Изолирование секции конвейерной линии при плановом ремонте;
• Установка в качестве главного рубильника в щите питания насосной станции.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (не более 150 мм2) и материал (медь/алюминий) - используйте переходные наконечники при смешанном подключении;
• При установке в щит обеспечьте минимальный зазор вокруг аппарата - не менее 50 мм с каждой стороны для теплоотвода и доступа;
• Проверяйте плотность затяжки болтов каждые 6–12 месяцев - ослабление контактов вызывает нагрев и выход из строя;
• Используйте съёмную рукоятку как элемент блокировки - вешайте замок или бирку при выполнении работ;
• Не применяйте этот выключатель-разъединитель вместо автомата - он не защищает от перегрузок!
