Выключатель-разъединитель-предохранитель 630А KARAT IEK SRP-40-3-630

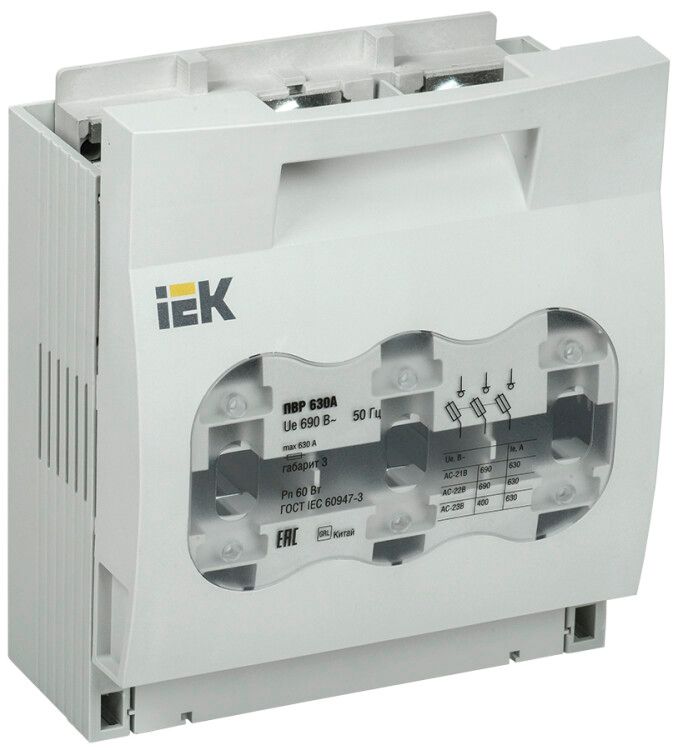

Предохранитель-выключатель-разъединитель 630А от IEK (артикул srp-40-3-630) - устройство для ручного отключения цепей, защиты от перегрузок и коротких замыканий в распределительных щитах с переменным током до 690 В. Подходит для стационарной установки в низковольтные комплектные устройства.

Назначение и область применения

Предохранитель-выключатель-разъединитель 630А выполняет три функции одновременно: служит выключателем для ручного отключения питания, разъединителем для создания видимого разрыва цепи и предохранителем для защиты от сверхтоков. Применяется в распределительных щитах промышленного оборудования, на входе в силовые цепи станков, насосов, конвейеров и других устройств с высокой мощностью. Устройство не предназначено для частых операций включения/отключения под нагрузкой - рекомендовано использовать в качестве основного средства отключения и защиты, а не для регулярного управления.

Технические характеристики

• Номинальный ток: 630 А - способен безопасно проводить ток до этого значения без перегрева;
• Номинальное напряжение: 690 В - рассчитан на работу в сетях переменного тока до 690 В, 50 Гц;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Тип защиты: ножевой предохранитель - используется с предохранительными вставками типа gG/gL, которые меняются при срабатывании;
• Степень защиты IP30 - защита от доступа пальцев и твердых предметов >2,5 мм, но не от воды и пыли;
• Максимальное сечение кабеля: 240 мм2 - позволяет подключать крупные медные или алюминиевые жилы;
• Материал корпуса: самозагасающий пластик - не поддерживает горение, повышает пожарную безопасность;
• Вид привода: ручной - управление осуществляется вручную через рычаг;
• Прозрачная крышка - позволяет визуально контролировать состояние предохранительной вставки без вскрытия;
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или специальную платформу внутри шкафа;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запыленности, типичных для промышленных помещений в России и странах СНГ;
• Соответствие стандарту: ГОСТ Р 30011.3 - соответствует требованиям российских норм для низковольтных коммутационных аппаратов.

Совместимость и монтаж

Предохранитель-выключатель-разъединитель 630А совместим со всеми стандартными ножевыми предохранительными вставками, подходящими по габаритам и токовой характеристике. Для монтажа требуется свободное место на монтажной плате или DIN-рейке достаточного размера. Клеммы рассчитаны на зажим медных и алюминиевых проводников сечением до 240 мм2 - перед подключением используйте наконечники для алюминия. Прозрачная крышка легко снимается для замены предохранителя - достаточно открутить два болта. Обязательно отключите питание перед обслуживанием. Монтаж допускается только в закрытых щитах с уровнем защиты не ниже IP30.

Безопасность и стандарты

Устройство соответствует ГОСТ Р 30011.3, что гарантирует соответствие требованиям безопасности для низковольтных коммутационных аппаратов. Самозагасающий корпус снижает риск распространения огня при аварии. Наличие прозрачной крышки позволяет избежать случайного прикосновения к токоведущим частям при проверке состояния вставки. Однако IP30 не обеспечивает защиту от брызг и пыли - не применяйте в открытых или влажных средах без дополнительной оболочки.

Преимущества

• Комбинированная функция - вместо трёх отдельных устройств (рубильника, предохранителя, разъединителя) одно решение экономит место и упрощает схему;
• Возможность коммутации под нагрузкой - благодаря дугогасительным камерам можно отключать цепь даже при рабочем токе, без повреждения контактов;
• Поддержка медных и алюминиевых проводов - универсальное подключение без необходимости переходников;
• Сменная крышка - ускоряет замену предохранительной вставки и снижает время простоев;
• Визуальный контроль - прозрачная крышка позволяет сразу определить, сработала ли вставка, не открывая корпус.

Ограничения применения

• Не предназначен для автоматического отключения - требует ручного воздействия;
• IP30 - нельзя использовать во влажных помещениях, на улице или в местах с высокой запылённостью без внешней защиты;
• Не подходит для частых циклов включения/отключения (более 1–2 раз в день) - быстрый износ контактов;
• Требует наличия предохранительных вставок - они не входят в комплект и должны выбираться отдельно по току и времени срабатывания;
• Запрещена установка в щитах с открытыми токоведущими частями - обязательно использование закрытого корпуса.

Примеры использования

• Главный рубильник на входе в распределительный щит цехового оборудования;
• Защита и отключение силовой цепи тяжёлого станка с двигателем 400 кВт;
• Коммутирующее устройство в системе конвейеров на пищевом производстве;
• Разъединитель для техобслуживания частей электроустановки, где нужен видимый разрыв цепи.

Практические советы

• Выбирайте предохранительные вставки с токовым рейтингом чуть выше максимального рабочего тока цепи - например, 800 А, если нагрузка 630 А - чтобы избежать ложных срабатываний;
• Проверяйте плотность затяжки кабельных наконечников - слабый контакт вызывает нагрев и выход из строя;
• При использовании алюминиевых проводов всегда применять антиоксидантную пасту и медно-алюминиевые наконечники;
• Регулярно осматривайте прозрачную крышку - потемнение или следы дуги указывают на необходимую замену вставки или самого аппарата;
• Не забудьте про сертификаты - для промышленных объектов сохраняйте документы на предохранитель-выключатель-разъединитель 630А и установленные вставки.
