Плавкая вставка предохранителя ППНИ-39, габарит 3, 500А | DPP50-500 IEK

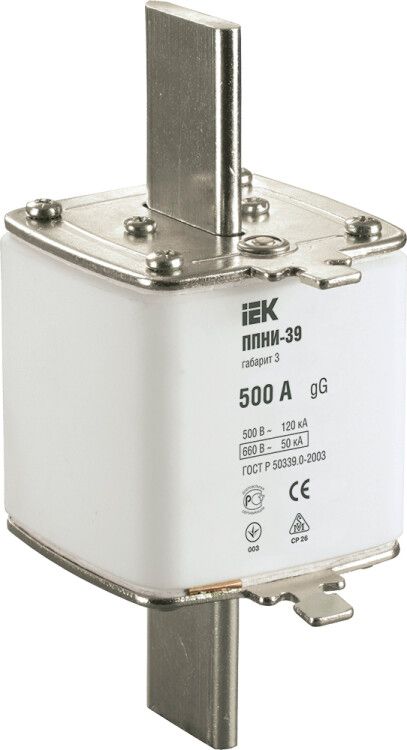

Плавкая вставка предохранителя ППНИ-39, габарит 3, 500А - это однополюсная втычная плавкая вставка серии ППNI, предназначенная для защиты цепей переменного тока от перегрузок и коротких замыканий. Применяется в промышленном оборудовании, особенно там, где требуется высокая отключающая способность - например, в щитах низкого напряжения или у трансформаторных подстанций. Бренд IEK, артикул dpp50-500.

Назначение и область применения

Плавкая вставка предохранителя ППНИ-39, габарит 3, 500А используется для защиты электрических цепей от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Относится к категории gL/gG, что означает универсальное применение: защищает как кабели, так и оборудование. Подходит для установки в устройствах с рабочим напряжением до 690 В переменного тока частотой 50 Гц.

• Вводно-распределительные устройства (ВРУ)
• Щиты низкого напряжения (ШРПНН, ЩО)
• Распределительные шкафы (ШР, ШРС, ПР)
• Ящики управления и комплектные устройства трансформаторных подстанций

Технические характеристики

• Номинальный ток: 500 А - максимальный постоянный ток, который вставка выдерживает без срабатывания.
• Номинальное напряжение: 690 В - максимальное напряжение сети, для которой рассчитана вставка.
• Отключающая способность: 150 кА - максимальный ток короткого замыкания, который вставка безопасно прерывает.
• Род тока: Переменный (AC) - работает только в сетях переменного тока 50 Гц.
• Габарит: 3 - соответствует стандартному размеру для втычных вставок; совместим с контактными держателями габарита 3.
• Количество полюсов: 1 - одна вставка защищает один фазный проводник.
• Исполнение: Втычное - устанавливается в специальный держатель путём введения контактов в зажимы.
• Индикатор срабатывания: Передний - позволяет визуально определить пробой через окно на корпусе.
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −40 C до +40 C, повышенной влажностью.
• Степень защиты: IP00 - сама вставка не имеет внешней защиты; требует установки в корпус или держатель с защитой.
• Нормативные документы: ГОСТ Р 50339.0–92, ГОСТ Р 50339.2–92 - соответствие российским стандартам на предохранители.
• Гарантийный срок: 60 месяцев - 5 лет со дня изготовления при соблюдении условий хранения и эксплуатации.

Совместимость и монтаж

Плавкая вставка предохранителя ППНИ-39, габарит 3, 500А устанавливается исключительно в держатели, соответствующие габариту 3 и типу “втычное”. Монтаж выполняется на аппарат - то есть вставка закрепляется внутри коммутационного оборудования, а не на стену или DIN-рейку самостоятельно.

• Не используйте держатели других габаритов - даже близкие по форме (например, габарит 2 или 4) не обеспечивают надёжного контакта.
• Подключение осуществляется только при отключенном питании - перед заменой обязательно проверьте отсутствие напряжения!
• Запрещено использовать вставку вне герметичного или изолированного корпуса - IP00 означает полную открытость контактов.

Безопасность и стандарты

Плавкая вставка предохранителя ППНИ-39, габарит 3, 500А сертифицирована по ГОСТ Р 50339.0 и ГОСТ Р 50339.2 - этим нормам соответствуют все основные параметры безопасности: термическая стойкость, механическая прочность, гарантированное отключение при КЗ. Индикация срабатывания обеспечивает быстрый диагноз отказа без вскрытия аппарата.

Преимущества

• Высокая отключающая способность (150 кА) делает её подходящей для мощных систем с большими потенциальными токами КЗ.
• Чётко выраженная времятоковая характеристика gL/gG - гарантирует селективность при координации с другими защитными устройствами.
• Передняя индикация снижает время ремонта - видно сразу, когда произошёл пробой.
• Международная стандартизация (gG) обеспечивает возможность замены аналогами от других производителей при необходимости.

Ограничения применения

• Не применяйте в цепях постоянного тока - вставка рассчитана только на переменный ток AC.
• Не устанавливайте без защитного корпуса - IP00 не защищает ни от прикосновений, ни от попадания сторонних предметов.
• Не рекомендовано для использования во взрывоопасных средах - классификация УХЛ3 не предусматривает работу в опасных зонах.
• Не допускается многократное восстановление - после срабатывания вставка меняется полностью.

Примеры использования

• Защита главного входа трёхфазного двигателя мощностью ~300 кВт в распределительном щите.
• Фазная защита силового кабеля 185 мм2 от трансформатора до пульта управления.
• Автоматический автоматический выключатель в составе комплексной системы защиты - здесь ППНИ-39 служит фоновой защитой против экстремальных КЗ.

Практические советы

• Выбирая вставку, всегда сравнивайте номинальный ток нагрузки с током срабатывания - лучше взять запас 10–15%, чтобы избежать ложных срабатываний.
• Проверяйте состояние держателя перед установкой новой вставки - окисленные или деформированные контакты вызывают нагрев и выход из строя.
• Храните вставки в сухом месте - хотя они имеют климатическое исполнение УХЛ3, долгое воздействие влаги может повредить внутренние элементы.
• При замене используйте те же модель и артикул - dpp50-500 - другие варианты даже с таким же током могут иметь другую временновольтную характеристику.
