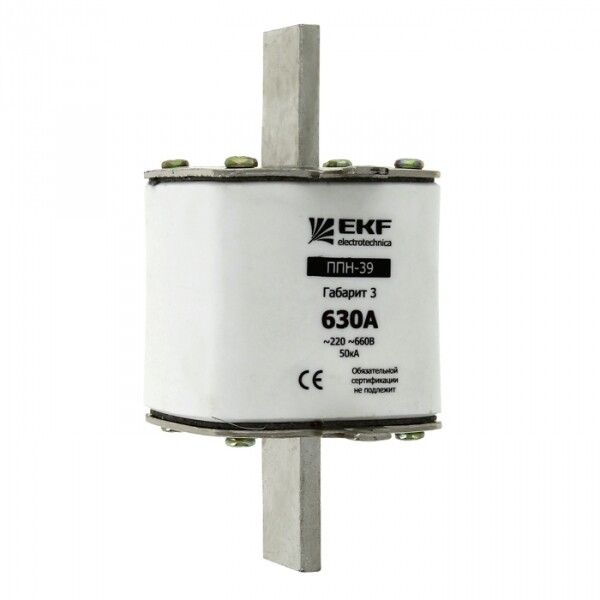

Вставка плавкая ППН-39 630/500А габарит 3 PROxima EKF fus-39/630/500

Плавкая вставка ППН-39 630/500А габарит 3 от EKF - это однополюсный предохранитель класса gL/gG, предназначенный для защиты цепей переменного тока от перегрузок и коротких замыканий. Устройство совместимо с монтажными платами и рассчитано на работу в условиях умеренного климата. Артикул fus-39/630/500 соответствует сериям PROxima и EKF.

Назначение и область применения

Плавкая вставка ППН-39 630/500А габарит 3 защищает кабельные линии и промышленные электроустановки от сверхтоков - как при длительной перегрузке, так и при аварийном коротком замыкании. Применяется в сетях переменного тока 50 Гц с напряжением до 660 В. Подходит для установки в низковольтные комплектные устройства: распределительные панели ЩО-70, вводно-распределительные устройства ВРУ1, шкафы ШРС1 и аналогичные щиты.

Технические характеристики

• Номинальный ток: 500 А
• Номинальное напряжение: 660 В AC
• Отключающая способность: 50 кА
• Категория применения: gL/gG (защита кабелей и оборудования)
• Количество полюсов: 1
• Род тока: переменный (AC), 50 Гц
• Габарит: 3 (соответствует стандартному размеру для втычных вставок)
• Способ монтажа: монтажная плата (втычное исполнение)
• Материал корпуса: пластик
• Климатическое исполнение: УХЛ3 (работа при температурах от -40 до +55 C)
• Степень защиты: IP00 (без внешней защиты - требует установки в закрытый корпус)
• Гарантийный срок: 60 месяцев
• Нормативный документ: ГОСТ Р 50339.1-92

Совместимость и монтаж

Плавкая вставка ППН-39 630/500А габарит 3 имеет втычную форму и предназначена для установки в специализированные держатели на монтажной плате. Для безопасного монтажа и замены рекомендуется использовать универсальный съемник - он исключает контакт с токоведущими частями. Корпус вставки не обеспечивает собственной защиты, поэтому обязательна установка в защищённый корпус с доступом только через интерфейс держателя. Посадочные размеры соответствуют стандарту для габарита 3 - проверьте совместимость с вашим держателем перед установкой.

Безопасность и стандарты

Плавкая вставка ППН-39 630/500А габарит 3 соответствует требованиям ГОСТ Р 50339.1-92 и относится к категории gL/gG - что гарантирует надёжное отключение при высоких токах КЗ. Индикатор срабатывания позволяет визуально определить, что вставка пробита. Несмотря на высокую отключающую способность (50 кА), устройство не защищено от воздействия окружающей среды (IP00), поэтому запрещается использование вне герметичных или закрытых корпусов.

Преимущества

• Корпус заполнен мелкодисперсным кварцевым песком - это повышает эффективность гашения дуги и снижает риск возгорания.
• На 40% ниже потери мощности по сравнению со старыми моделями ПН-2 - снижает нагрев и энергопотери в цепи.
• Габариты на 15% меньше, чем у ПН-2 - экономия места в щитах и более плотная компоновка.
• Индикатор срабатывания - позволяет быстро выявить отказ без вскрытия корпуса.
• Высокая отключающая способность (50 кА) - обеспечивает защиту даже в системах с большими токами КЗ.

Ограничения применения

• Не предназначен для работы в открытых условиях - степень защиты IP00 требует обязательной установки в закрытом корпусе.
• Подходит только для переменного тока 50 Гц - нельзя применять в цепях постоянного тока или с другой частотой.
• Не допускается установка в помещениях с повышенной влажностью, химически активной средой или пылью - климатическое исполнение УХЛ3 ограничивает условия эксплуатации.
• Требуется точное соответствие габарита 3 и типу держателя - несовместимость приведёт к плохому контакту и перегреву.

Примеры использования

• Защита входных кабелей питания в распределительных щитах ЩО-70.
• Обеспечение селективной защиты двигателей в промышленных панелях ШРС1.
• Функциональная часть автоматических выключателей в составе ВРУ1.
• Цепи управления и силовые цепи на конвейерах, насосных станциях, станках с ЧПУ.

Практические советы

• Проверяйте номинал тока вставки - 500 А - против реальной нагрузки цепи. Перегрузка по току приведёт к преждевременному срабатыванию.
• При замене всегда используйте съемник - не трогайте вставку руками, даже если питание отключено - возможен остаточный заряд.
• После срабатывания замените вставку на новую того же типа - не пытайтесь восстановить или перемостить её.
• Убедитесь, что держатель соответствует габариту 3 и имеет достаточное усилие зажима - слабый контакт вызывает нагрев и выход из строя.
• При проектировании учтите, что вставка не имеет собственной защиты - она должна быть расположена внутри корпуса с доступом только через фронтальную панель.
