Вставка плавкая ПН2-600-500А-У3 | 110895 КЭАЗ

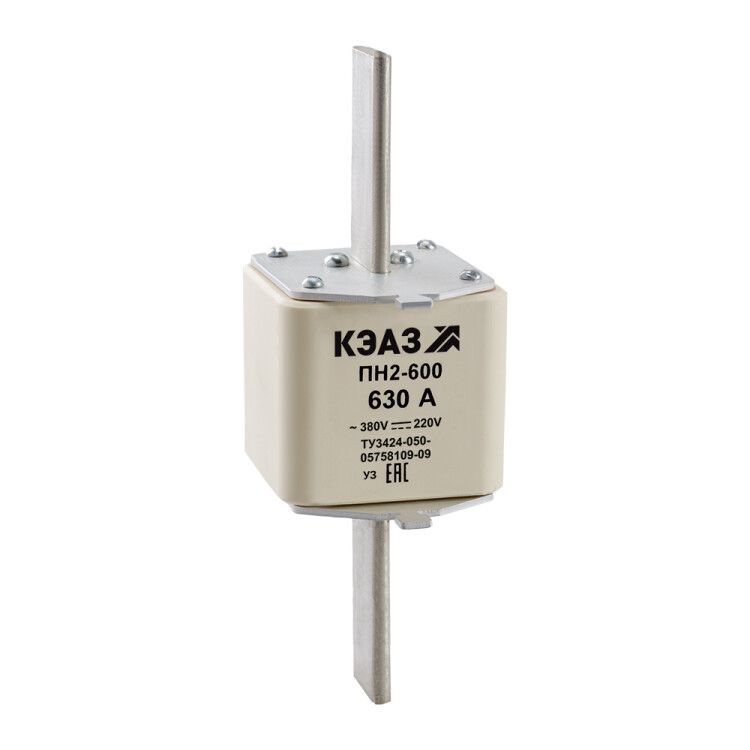

Вставка плавкая ПН2-600-500А-У3 от КЭАЗ - это однополюсная плавкая вставка для защиты силовых цепей постоянного и переменного тока. Предназначена для установки на аппаратах в условиях умеренного климата, обеспечивает надёжную отсечку токов короткого замыкания до 40 кА. Артикул 110895 соответствует серии ПН2 и применяется в промышленном оборудовании.

Назначение и область применения

Вставка плавкая ПН2-600-500А-У3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в силовых системах с номинальным напряжением до 380 В и частотой 50–60 Гц, как в переменном, так и в постоянном токе. Подходит для установки в коммутационной аппаратуре, распределительных щитах, пускателях и других устройствах, где требуется быстрое отключение аварийного тока.

Технические характеристики

• Номинальный ток: 500 А
• Номинальное напряжение: 380 В
• Отключающая способность: 40 кА
• Количество полюсов: 1
• Тип напряжения: AC/DC
• Частота: 50 / 60 Гц
• Климатическое исполнение: У3 (для умеренного климата, температура от -60 до +40 C)
• Категория применения: gL/gG - универсальная защита кабелей и оборудования от перегрузок и КЗ
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или защищённой среде
• Мощностные потери: 60 Вт при номинальном токе
• Способ монтажа: на аппарат - встраивается в специальные гнёзда устройств
• Габарит предохранителя: 600 А - указывает на совместимость с физическими размерами предохранителей этой группы
• Нормативные документы: ГОСТ 17242-86, ТУ3424-050-05758109-2009
• Код в реестре РЭП: РЭ-2495/20

Совместимость и монтаж

Вставка ПН2-600-500А-У3 предназначена исключительно для установки в устройствах, рассчитанных на предохранители серии ПН2 с габаритом 600 А. Монтаж осуществляется путём вставления в контактные гнёзда на аппарате - без инструментов, но требует отключения питания перед заменой. Не совместима с другими сериями (например, ПН1 или ПН3) из-за различий в форме контактов и размерах. Убедитесь, что гнездо на вашем оборудовании имеет маркировку “ПН2-600”.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 17242-86 и техническим условиям ТУ3424-050-05758109-2009. Категория применения gL/gG гарантирует селективность и координированную работу с автоматическими выключателями. Отключающая способность 40 кА позволяет безопасно прерывать высокие токи КЗ в промышленных сетях. Однако из-за степени защиты IP00 вставка не защищена от прикосновений и попадания сторонних предметов - её необходимо использовать только внутри закрытых корпусов.

Преимущества

• Высокая отключающая способность - 40 кА - обеспечивает безопасность даже при серьёзных авариях.
• Широкий диапазон рабочих температур (-60…+40 C) делает её пригодной для работы в холодных помещениях и на открытых площадках.
• Поддержка как переменного, так и постоянного тока повышает универсальность применения.
• Серия ПН2 стандартизована и широко распространена в промышленной аппаратуре КЭАЗ, что упрощает замену и ремонт.
• Низкий уровень тепловых потерь (60 Вт) снижает нагрев в зоне установки и увеличивает срок службы соседних компонентов.

Ограничения применения

• Не допускается использование вне закрытых корпусов - степень защиты IP00 не защищает от пыли, влаги и случайного прикосновения.
• Не предназначен для защиты слаботочных цепей, сигнализации или управления - только для силовой нагрузки.
• Не рекомендуется применять в средах с повышенной запылённостью, взрывоопасными зонами или агрессивными газами без дополнительной герметизации.
• Запрещено заменять вставку на другую с меньшим номиналом тока - возможны ложные срабатывания; с большим - риск повреждения оборудования.

Примеры использования

• Защита двигателей на конвейерах в пищевой промышленности.
• Обеспечение безопасности силовых цепей в сварочных аппаратах.
• Функциональная часть распределительных шкафов на заводах с напряжением 380 В.
• Щиты управления насосными станциями в условиях сурового климата.

Практические советы

• Перед заменой всегда отключите питание и проверьте отсутствие напряжения - вставка находится под током при работе оборудования.
• Проверяйте соответствие габарита: если оборудование требует ПН2-600, то другие типы (например, ПН1-400) не подойдут даже при одинаковом токе.
• При многократных срабатываниях проверяйте причину - возможно, проблема в самой цепи, а не в вставке.
• Храните запасные вставки в сухом месте - хотя они работают при низких температурах, влага может вызвать окисление контактов.
• При сборке щитов используйте этикетки с указанием номинала вставки - это ускоряет диагностику и обслуживание.
