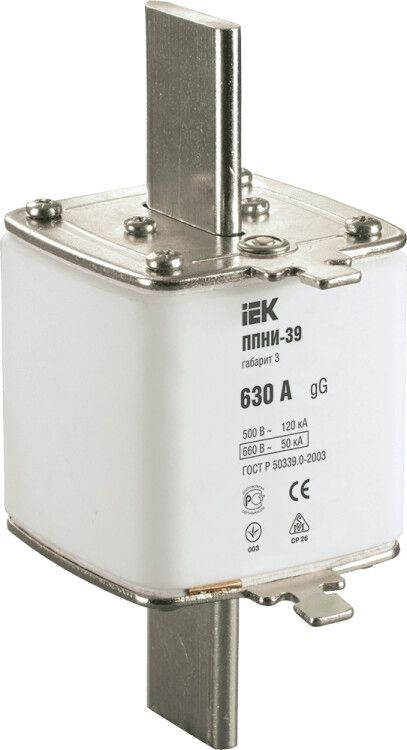

Плавкая вставка предохранителя ППНИ-39, габарит 3, 630А | DPP50-630 IEK

Плавкая вставка предохранителя ППНИ-39, габарит 3, 630А - это однополюсная втычная плавкая вставка серии ППNI, предназначенная для защиты промышленных цепей переменного тока от перегрузок и коротких замыканий. Модель с номиналом 630 А и напряжением 690 В подходит для установки в аппаратуре с высокой коммутационной нагрузкой; изделие соответствует ГОСТ Р 50339.0–92 и имеет гарантию 5 лет.

Назначение и область применения

Плавкая вставка предохранителя ППНИ-39, габарит 3, 630А применяется для защиты силовых цепей в промышленных электроустановках. Она обеспечивает быстрое отключение при аварийном токе, защищая кабели, трансформаторы и другую аппаратуру от повреждений из-за перегрузок или КЗ.

• Подходит для использования в вводно-распределительных устройствах (ВРУ), щитах низкого напряжения (ШРПНН), шкафах распределительных (ШР, ПР) и трансформаторных подстанциях (ЩО).
• Может применяться в однофазных и трёхфазных сетях с рабочим напряжением до 660 В и частотой 50 Гц.
• Не рекомендовано использование в цепях постоянного тока - вставка рассчитана исключительно на переменный ток (AC).

Технические характеристики

• Номинальный ток: 630 А - максимальный длительный ток, который вставка выдерживает без срабатывания.
• Номинальное напряжение: 690 В - максимальное напряжение сети, для которой допущена эксплуатация.
• Отключающая способность: 150 кА - наибольший ток короткого замыкания, который вставка безопасно прерывает.
• Габарит: 3 - типовой размер, определяющий физические параметры и совместимость с держателями предохранителей.
• Категория применения: gL/gG - универсальная классификация, означает защиту от перегрузок и коротких замыканий в широком диапазоне условий.
• Род тока: Переменный (AC) - работает только в сетях с частотой 50 Гц.
• Исполнение: Втычное - устанавливается в специальные держатели путём вставления контактов.
• Количество полюсов: 1 - одна вставка защищает один проводник (фазу или ноль).
• Климатическое исполнение: УХЛ3 - температурному режиму от −40 C до +40 C, с повышенной влажностью, но без воздействия осадков.
• Степень защиты IP00: Нет внешней защиты корпуса - требуется установка в закрытый корпус или держатель с защитным кожухом.
• Индикатор сработанния: Передний - визуальный индикатор расположен спереди, позволяет легко проверить состояние вставки без демонтажа.
• Нормативные документы: ГОСТ Р 50339.0–92, ГОСТ Р 50339.2–92 - соответствие российским стандартам безопасности и надёжности.
• Гарантийный срок: 60 месяцев (5 лет) - от производителя IEK.

Совместимость и монтаж

Плавкая вставка предохранителя ППНИ-39, габарит 3, 630А устанавливается в держатели предохранителей, соответствующие габариту 3. Для правильного монтажа необходимо соблюдать следующие условия:

• Использовать только сертифицированные держатели, совместимые с габаритом 3 и номиналом 630 А.
• Проверить плотность контакта между контактными пластинами держателя и торцевыми поверхностями вставки - плохой контакт вызывает нагрев и преждевременную выход из строя.
• При монтаже использовать изолирующие средства (например, диэлектрические перчатки) - вставка находится под напряжением даже после отключения оборудования, так как не имеет механического разъединения.
• Не затягивать болты держателя сверх нормы - риск деформации металлических элементов вставки.

Безопасность и стандарты

Плавкая вставка предохранителя ППНИ-39, габарит 3, 630А изготовлена в соответствии с ГОСТ Р 50339.0–92 и ГОСТ Р 50339.2–92, что гарантирует её соответствие требованиям по взрывобезопасности, термической стойкости и надёжности отключения. Применение встраивается в системы, где важна селективность защиты - она сочетается с автоматическими выключателями и другими устройствами координации.

Высокая отключающая способность (150 кА) делает её подходящей для зон с большой мощностью КЗ, таких как подстанции и крупные распределительные щиты.

Преимущества

• Высокая отключающая способность - эффективно защищает оборудование даже при самых серьёзных авариях.
• Чёткий визуальный индикатор - позволяет оперативно диагностировать сработавшую вставку без вскрытия щита.
• Совместимость со стандартными держателями - упрощает замену и обслуживание.
• Длительный гарантийный срок - 5 лет указывают на качество материалов и технологического контроля производства IEK.
• Устойчивость к колебаниям температуры - исполнение УХЛ3 позволяет работать в условиях холодных складов, открытых помещений и зимних площадок.

Ограничения применения

• Не используется в цепях постоянного тока - возможен отказ при попытке отключения DC.
• Степень защиты IP00 требует обязательной установки внутри герметичного корпуса или держателя с защитным экраном - нельзя использовать на открытом воздухе или во влажных средах без дополнительной защиты.
• Не подходит для защиты чувствительной электроники - предназначена для силовых цепей, не обеспечивает точную селективность для малых токов перегрузки.
• Не является регулируемым устройством - после срабатывания обязательно требует замены новой вставкой аналогичного номинала.

Примеры использования

• Защита главного входа в распределительный щит 630 А на объекте с несколькими двигателями и насосами.
• Фазовая защита в системе питания трансформатора 630/0,4 кВ в составе ЩО.
• Автоматическая защита кабельной линии 630 А, запитывающей конвейерную линию на заводе.
• Замена старой вставки в существующих держателях ППНИ-39 при модернизации оборудования.

Практические советы

• Выбирая вставку, всегда сверьте номинальный ток с расчетным током нагрузки - не используйте вставку выше необходимого значения, чтобы сохранить селективность защиты.
• При замене вставки ППНИ-39, габарит 3, 630А - проверьте целостность держателя: окисление, прогары или люфт контактов снижают надёжность всей системы.
• Не экономьте на качестве держателей - они должны иметь ту же степень защиты и материал контактов, что и оригинальные компоненты IEK.
• Храните запасные вставки в сухом месте - даже при IP00 влага может проникнуть через поры материала и изменить характеристики .
• При использовании в многополюсных системах - каждая фаза должна иметь свою отдельную вставку ППНИ-39, габарит 3, 630А; не параллельно соединяйте несколько вставок для увеличения тока!
