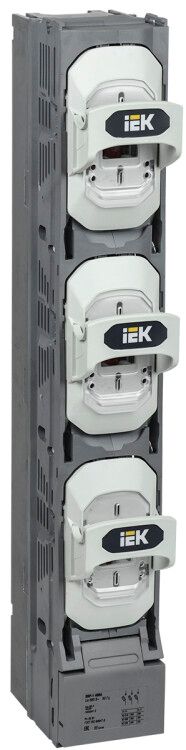

Предохранитель-выключатель-разъединитель ПВР-1 вертикальный 630А 185мм с пофазным отключением - SPR20-3-1-630-185-100 IEK

Выключатель-разъединитель-предохранитель ПВР-1 вертикальный 630А 185мм с пофазным отключением - устройство для ручного отключения и защиты электрических цепей переменного тока до 690 В. Бренд IEK предлагает эту модель как надежное решение для распределительных щитов на промышленных объектах, где требуется физическое отключение питания и замена предохранителей без демонтажа всей системы.

Назначение и область применения

Выключатель-разъединитель-предохранитель ПВР-1 используется для ручного отключения нагрузки и защиты цепей от перегрузок и коротких замыканий. Подходит для установки в силовых щитах, на входе оборудования, в системах управления станками, насосами, конвейерами и других устройствах с высокой мощностью. Применяется там, где нужна четкая визуальная изоляция цепи и возможность быстрой замены предохранителей.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях с повышенным напряжением, включая промышленные трехфазные сети.
• Номинальный ток: 630 А - способен выдерживать длительную нагрузку до этого значения без перегрева.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Тип защиты: ножевой предохранитель - использует стандартные плавкие вставки типа NH, которые легко заменить.
• Степень защиты IP30 - защищен от доступа пальцев и предметов более 2,5 мм, но не от воды и пыли; требует установки внутри закрытых шкафов.
• Тип рукоятки: рычажный - обеспечивает удобное и наглядное управление положением «вкл/выкл».
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или жесткую плату, не требует крепления болтами.
• Материал корпуса: пластик - легкий, электроизолирующий, устойчивый к механическим воздействиям.
• Наличие прозрачной крышки - позволяет визуально контролировать состояние плавких вставок без вскрытия корпуса.
• Срок службы: 15 лет - рассчитан на долговременную работу при соблюдении условий эксплуатации.
• Количество НО контактов: 0 - не имеет вспомогательных контактов для сигнализации или автоматизации.

Совместимость и монтаж

Выключатель-разъединитель-предохранитель ПВР-1 совместим со стандартными плавкими вставками типа NH, соответствующими току 630 А. Монтируется на монтажную плиту или DIN-рейку - важно проверить соответствие габаритов 185 мм и шага крепления. Установка возможна только в сухих помещениях, так как степень защиты IP30 исключает использование во влажной среде. Для безопасного обслуживания рекомендуется использовать изолированные инструменты и отключать питание перед заменой предохранителей.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60947-3 для разъединителей. Прозрачная крышка и рычажный механизм обеспечивают визуальный контроль состояния контактов, что снижает риск случайного включения. Отсутствие автономного расцепления делает его устройством ручного управления - применение возможно только в сочетании с другими средствами автоматической защиты.

Преимущества

• Пофазное отключение - каждая фаза отключается независимо, повышает безопасность при ремонте.
• Прозрачная крышка - позволяет быстро определить пробитую вставку без вскрытия корпуса.
• Компактный размер 185 мм - экономит место в щите при компактном расположении нескольких устройств.
• Надежный контактный механизм - минимизирует нагрев и искрение даже при работе на максимальном токе.
• Замена предохранителей без снятия всего аппарата - снижает время простоев при обслуживании.

Ограничения применения

• Не предназначен для автоматического отключения - не заменяет автоматический выключатель.
• Защита IP30 запрещает установку в открытых, влажных или пыльных зонах - необходимо помещение класса IP54 и выше.
• Отсутствие вспомогательных контактов - нельзя подключить сигналы удаленного контроля или блокировки.
• Требует ручного вмешательства - не подходит для систем, где важна скорость реакции (например, в системах безопасности с аварийным отключением).
• Не допускается работа при температуре ниже -25C и выше +40C - условия эксплуатации должны соответствовать нормам.

Примеры использования

• Входной коммутационный аппарат на щите питания промышленного станка с мощностью до 400 кВт.
• Разъединитель на распределительном пункте завода для обслуживания группы конвейеров.
• Щитовая защита для насосной станции с трехфазным двигателем 400 В / 630 А.
• Функция отключения и замены предохранителей в системе освещения крупного складского комплекса.

Практические советы

• Перед установкой проверьте, чтобы номинал плавкой вставки точно соответствовал расчетному току нагрузки - переоценка снижает защиту, недооценка вызывает ложные срабатывания.
• Обязательно используйте изолированную отвертку и перчатки при замене предохранителей - даже при отключенном питании есть опасность остаточного заряда.
• При монтаже на монтажную плату убедитесь, что клеммы плотно затянуты - слабый контакт вызывает перегрев при 630 А.
• Проверяйте целостность прозрачной крышки - трещины или деформация нарушают защиту и могут привести к травме при срабатывании.
• ПВР-1 не является заменой автоматическому выключателю - если нужна функция автоматического отключения, выбирайте другое устройство, например, серию IEK ABB или аналогичную.
