Выключатель-разъединитель УВРЭ 630А откидного типа под предохранители ППН (габ.3) | uvre-630 EKF

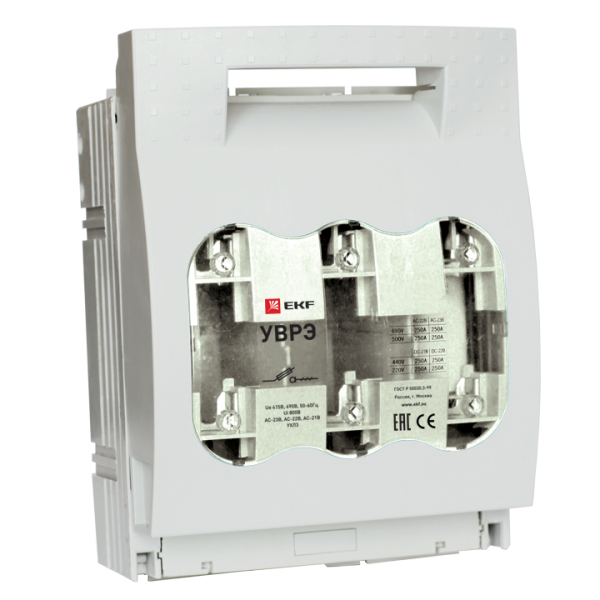

Выключатель-разъединитель УВРЭ 630А откидного типа под предохранители ППН (габарит 3) от EKF предназначен для ручного отключения и защиты цепей переменного тока до 690 В. Он используется в распределительных щитах как основной коммутирующий и защитный элемент, обеспечивает видимый разрыв цепи и совместим с предохранителями типоразмера 3. Артикул UVRÉ-630 соответствует серии PROxima.

Назначение и область применения

Выключатель-разъединитель УВРЭ 630А применяется в вводно-распределительных устройствах, шкафах управления и силовых панелях. Его основная задача - безопасно отключить цепь для обслуживания и защитить её от коротких замыканий с помощью внешних плавких предохранителей ППН. Подходит для установки в промышленных объектах, на производствах, в системах автоматизации и энергообеспечении зданий.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока, 50 Гц
• Номинальный ток: 630 А (длительная нагрузка)
• Количество полюсов: 3
• Тип предохранителя: ППН, габарит 3
• Условный номинальный ток короткого замыкания (Icu): 105 кА
• Номинальный кратковременно выдерживаемый ток: 18 кА
• Номинальная мощность при 400 В (AC-23): 313 кВт
• Максимальное сечение кабеля: 240 мм2
• Степень защиты: IP30 (защита от доступа пальцев, но не от пыли и воды)
• Способ подключения: болтовое соединение
• Способ монтажа: на монтажную плату внутри щита
• Климатическое исполнение: УХЛ3 (работает при температуре от -40C до +40C, допустима повышенная влажность)
• Тип управления: ручка с механической блокировкой положения
• Количество вспомогательных контактов: 0 (по умолчанию; можно заказать с опциональными контактами NO+NC)
• Цвет элементов управления: черный
• Соответствие стандартам: ГОСТ Р 50030.3-99 (МЭК 60947.3-99)

Совместимость и монтаж

Выключатель-разъединитель УВРЭ 630А монтируется на DIN-рейку или жестко закрепляется на металлической монтажной плате внутри распределительного щита. Для подключения используются болты - максимальное сечение кабеля 240 мм2. Предохранители ППН (типоразмер 3) устанавливаются в держатели на откидной крышке и не входят в комплект. Крышка имеет фиксаторы, обеспечивающие надежное положение в рабочем состоянии и безопасный разрыв при открытии. Обязательно соблюдайте посадочные размеры: устройство рассчитано на стандартные ниши для габарита 3.

Безопасность и стандарты

Выключатель-разъединитель УВРЭ 630А соответствует требованиям МЭК 60947.3 и ГОСТ Р 50030.3-99. Откидная крышка обеспечивает видимый разрыв цепи - обязательное требование для работ по техобслуживанию. Конструкция исключает случайное включение при открытой крышке. IP30 защищает от прямого контакта с токоведущими частями, но не от пыли и влаги - применение возможно только во внутренних помещениях с контролируемой средой.

Преимущества

• Визуальный контроль состояния цепи: при открытии крышки сразу видно, что питание отключено
• Высокая коммутационная способность: 105 кА позволяет использовать в сетях с высоким током КЗ
• Функция главного выключателя: может использоваться как основной рубильник ввода
• Контрольные отверстия в крышке позволяют проводить измерения напряжения без вскрытия щита
• Жесткая конструкция и прочные крепления снижают риск деформации при больших токах
• Поддержка серийной совместимости: совпадает с другими изделиями серии PROxima по форм-фактору и монтажу

Ограничения применения

• Не предназначен для работы на открытом воздухе - степень защиты IP30 не защищает от влаги и пыли
• Не имеет встроенных предохранителей - необходимо приобретать ППН отдельно
• Не поддерживает автоматические функции - только ручное управление
• Нет встроенного сигнализирующего контакта - если нужен сигнал “включен/выключен”, требуется докупить модуль
• Не рекомендован для частых операций включения/отключения - предназначен для редкого отключения при обслуживании, а не для регулярной коммутации

Примеры использования

• Главный выключатель ввода в промышленном распределительном щите 400 В
• Отключающее устройство перед частотным преобразователем на станке
• Разъединитель в цепи питания конвейерной линии с несколькими двигателями
• Щит управления насосной станцией с защитой по принципу “рубильник + предохранитель”

Практические советы

• Перед монтажом проверьте соответствие предохранителей ППН типоразмеру 3 - неверный размер не позволит закрыть крышку
• При подключении кабелей используйте наконечники и равномерно затягивайте болты - перетягивание повреждает контакты
• Для удобства диагностики используйте контрольные отверстия в крышке с измерительными щупами - это исключает необходимость вскрытия щита
• Если требуется удалённый контроль состояния, выбирайте вариант с опциональным вспомогательным контактом (NO+NC) - он устанавливается после монтажа
• Не используйте этот выключатель в условиях повышенной запылённости или сырости - даже при наличии IP30 возможна коррозия контактов
• Обязательно отключите питание перед открытием крышки - хотя конструкция предусматривает безопасный разрыв, работа под напряжением запрещена
