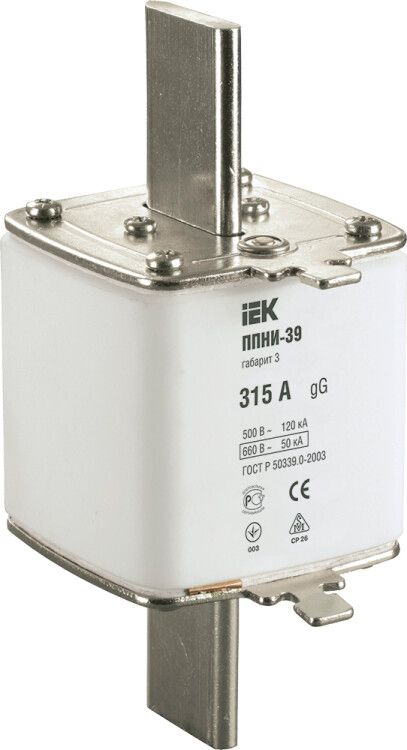

Плавкая вставка предохранителя ППНИ-39, габарит 3, 315А | DPP50-315 IEK

Плавкая вставка предохранителя ППНИ-39, габарит 3, 315А - это однополюсная втычная плавкая вставка серии ППNI, предназначенная для защиты цепей переменного тока от перегрузок и коротких замыканий. Применяется в промышленном оборудовании, особенно там, где требуется высокая отключающая способность и надежность. Артикул dpp50-315 соответствует модели от бренда IEK.

Назначение и область применения

Плавкая вставка предохранителя ППНИ-39, габарит 3, 315А используется для защиты электрических цепей от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Относится к категории gL/gG, что означает универсальное применение: защищает как силовые кабели, так и оборудование с высокими пусковыми токами.

• Подходит для установки в вводно-распределительных устройствах (ВРУ), щитах низкого напряжения (ШРПНН), шкафах управления и распределительных пунктах (ШР, ПР).
• Часто применяется в системах питания трансформаторных подстанций, конвейеров, насосов, компрессоров и других мощных потребителей.
• Может использоваться как в однофазных, так и в трёхфазных сетях с рабочим напряжением до 690 В и частотой 50 Гц.

Технические характеристики

• Номинальный ток: 315 А - максимальный постоянный ток, который вставка выдерживает без срабатывания.
• Номинальное напряжение: 690 В AC - максимальное напряжение сети, для которой рассчитана вставка.
• Отключающая способность: 150 кА - максимальный ток короткого замыкания, который вставка безопасно прерывает без взрыва или повреждений корпуса.
• Габарит: 3 - стандартный размер по классификации ППНИ; определяет физические размеры и совместимость с держателями.
• Тип изделия: плавкая вставка - требует установки в специальный держатель (не самостоятельное устройство).
• Исполнение: втычное - устанавливается путём вставления контактов в зажимы держателя.
• Индикатор состояния: передний - позволяет визуально определить сработала ли вставка (выбита пластиковая планка).
• Степень защиты IP00: отсутствие внешней защиты - вставка работает только внутри закрытых корпусов оборудования.
• Климатическое исполнение УХЛ3: допустимый температурный диапазон от −40C до +40C, повышенная влажность - подходит для помещений с невзрывной средой, включая холодильники, цеха с сыростью.
• Срок службы: 15 лет - гарантируемый срок работы при соблюдении условий эксплуатации.
• Количество полюсов: 1 - одна вставка защищает один проводник (фазу или ноль).
• Нормативные документы: ГОСТ Р 50339.0–92, ГОСТ Р 50339.2–92 - соответствие российским стандартам безопасности и качества.

Совместимость и монтаж

Плавкая вставка предохранителя ППНИ-39, габарит 3, 315А совместима только с держателями предохранителей того же габарита №3 и стандарта ППНИ. Монтаж осуществляется исключительно через контактную группу аппарата - вставка не имеет клемм или болтовых соединений.

• Не устанавливается напрямую в провода - обязательно используйте сертифицированный держатель с изоляционным кожухом.
• Запрещено использовать адаптеры между габаритами - риск некорректного отключения и возгорания.
• При замене всегда проверяйте целостность держателя: окисление контактов снижает эффективность защиты.

Безопасность и стандарты

Плавкая вставка предохранителя ППНИ-39, габарит 3, 315А изготовлена в соответствии с ГОСТ Р 50339.0 и ГОСТ Р 50339.2, которые регламентируют механическую прочность, термическую стойкость и гарантированное отключение при КЗ. Индикация срабатывания обеспечивает быстрое выявление отказа без вскрытия корпуса. Однако из-за степени защиты IP00 использование вне герметичных корпусов запрещено - открытые контакты представляют опасность поражения током.

Преимущества

• Высокая отключающая способность (150 кА) делает её подходящей для мест с большими потенциальными токами КЗ - например, рядом с крупными трансформаторами.
• Передняя индикация срабатывания экономит время диагностики - не нужно открывать шкаф для проверки.
• Срок службы 15 лет указывает на долговечность материалов и технологию производства - меньше необходимости в замене.
• Соответствие ГОСТ Р обеспечивает легализацию в проектах и контролирующих органах РФ.

Ограничения применения

• Не постоянный ток (DC) - только переменный ток до 690 В.
• Не может работать на открытом воздухе или во влажных помещениях без корпуса - IP00 не даёт никакой защиты от воды и пыли.
• Не рекомендовано использовать вместо автоматических выключателей в системах, где нужна многократная коммутация - после срабатывания вставка меняется полностью.
• Не подходит для защиты чувствительной электроники - слишком медленное действие по сравнению с электронными защитами.

Примеры использования

• Защита входного кабеля 380 В от главного автомата в распределительном щите цеха.
• Фазовая защита двигателя 315 А на конвейере в пищевой промышленности.
• Дополнительная защита ввода в ЩО трансформаторной подстанции с питанием 660 В.
• Цепь управления в ШРПНН, где необходима надёжная аварийная отсечка.

Практические советы

• Выбирая вставку, сравнивайте номинальный ток нагрузки с коэффициентом запаса - обычно берут на 10–20 % выше расчетного тока.
• Проверьте тип держателя перед заказом - даже малейшее отличие в форме контактов сделает вставку непригодной.
• При замене всегда используйте новую вставку - восстановление или “ремонт” недопустим.
• Убедитесь, что держатель плотно затянут - плохой контакт вызывает нагрев и преждевременную выход из строя.
• Для сложных объектов заводите запасные вставки ППНИ-39, габарит 3, 315А - они часто используются в критически важных цепях.
