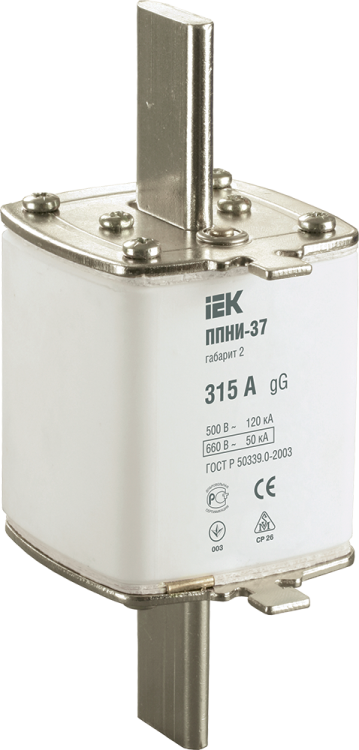

Плавкая вставка предохранителя ППНИ-37, габарит 2, 315А | DPP40-315 IEK

Плавкая вставка предохранителя ППНИ-37, габарит 2, 315А - это однополюсная втычная плавкая вставка серии ППNI, предназначенная для защиты цепей переменного тока от перегрузок и коротких замыканий. Применяется в промышленном оборудовании, распределительных щитах и системах низкого напряжения. Бренд IEK, артикул dpp40-315.

Назначение и область применения

Плавкая вставка предохранителя ППНИ-37, габарит 2, 315А используется для защиты электрических цепей от сверхтоков - как при длительной перегрузке, так и при аварийном коротком замыкании. Относится к категории gL/gG, что означает универсальное применение: защищает кабели, силовые установки и оборудование от повреждений.

Подходит для установки в:

• Вводно-распределительные устройства (ВРУ)
• Распределительные шкафы (ШР, ШРС, ПР)
• Ящики и шкафы управления (ШРПНН)
• Оборудование трансформаторных подстанций (ЩО)

Работает в однофазных и трёхфазных сетях с напряжением до 690 В и частотой 50 Гц.

Технические характеристики

• Номинальный ток: 315 А - максимальный постоянный ток, который вставка выдерживает без срабатывания.
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой рассчитана вставка.
• Отключающая способность: 150 кА - максимальный ток короткого замыкания, который вставка безопасно прерывает.
• Род тока: Переменный (AC) - применяется только в сетях переменного тока, не совместима с постоянным током.
• Габарит: 2 - соответствует стандартизированному размеру для втычных вставок; определяет физические параметры и место установки.
• Количество полюсов: 1 - одна вставка защищает один проводник (фазу или ноль).
• Исполнение: Втычное - устанавливается в специальные держатели/патроны путём введения контактов в зажимы.
• Индикатор сработанного состояния: Передний - позволяет визуально определить, произошло ли сгорание элемента, не вскрывая корпус.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допускает повышенную влажность, подходит для помещений с невысокими требованиями к микroklimatu.
• Степень защиты IP00: Нет внешней защиты - вставка не имеет корпуса, требует обязательной установки в изолированный держатель или щит.
• Срок службы: 15 лет - гарантируемый срок хранения и работы при соблюдении условий эксплуатации.
• Нормативные документы: ГОСТ Р 50339.0–92, ГОСТ Р 50339.2–92 - соответствие российским стандартам на плавкие предохранители.

Совместимость и монтаж

Плавкая вставка предохранителя ППНИ-37, габарит 2, 315А устанавливается исключительно в держатели, соответствующие габариту 2. Монтаж осуществляется на аппарат - то есть встраивается в коммутационные устройства, такие как автоматические выключатели, рубильники или специализированные патроны.

Не используйте её в держателях других габаритов - это опасно! Размеры контактов и механический посадочный контур жестко стандартизированы. Для правильной установки проверьте маркировку держателя: он должен быть помечен как “GB2” или аналогичный.

Монтаж выполняется при отключенном питании. После установки убедитесь, что вставка плотно вошла в контактные площадки - плохой контакт вызывает нагрев и выход из строя.

Безопасность и стандарты

Плавкая вставка предохранителя ППНИ-37, габарит 2, 315А сертифицирована по ГОСТ Р 50339.0 и ГОСТ Р 50339.2 - этим нормативам соответствуют все основные параметры безопасности: надёжность отключения, термическая стойкость, взрывобезопасность при пробое.

Высокая отключающая способность (150 кА) обеспечивает безопасное прекращение даже самых мощных КЗ, характерных для промышленных объектов. Однако, поскольку степень защиты IP00, вставка должна всегда находиться внутри закрытого, доступного только обслуживающему персоналу оборудования.

Преимущества

• Высокая отключающая способность - подходит для сложных промышленных систем с большими токами КЗ.
• Визуальный индикатор - позволяет оперативно диагностировать сработавшую вставку без тестирования.
• Совместимость со стандартными держателями - легко заменяется в существующих щитах.
• Долгий срок службы - 15 лет при правильной эксплуатации снижают затраты на обслуживание.
• Соответствие российским стандартам - гарантированная совместимость с отечественным оборудованием.

Ограничения применения

• Не постоянного тока - только для AC 50 Гц.
• IP00 - нельзя использовать вне герметичного держателя или щита; открытая установка запрещена!
• Не рекомендуется для защиты чувствительной электроники - слишком медленное время срабатывания по сравнению с полупроводниковыми устройствами.
• Не подходит для частых перегрузок - многократные срабатывания снижают надёжность и срок службы.
• Требуется точное соответствие габарита 2 - использование адаптеров или несоответствующих держателей недопустимо.

Примеры использования

• Защита входного автомата в ВРУ торгового центра с нагрузкой около 300 кВт.
• Фазовая защита в шкафу управления насосной станции.
• Автоматический отказ при КЗ в распределительном щите трансформаторной подстанции 6(10)/0,4 кВ.
• Цепь питания крупногабаритного станка с ЧПУ в металлообрабатывающем цехе.

Практические советы

• Выбирая вставку, ориентируйтесь на реальную нагрузку цепи - номинальный ток 315 А должен превышать максимальный рабочий ток минимум на 10–15 %.
• Проверяйте состояние держателя перед установкой новой вставки - окисление или деформация контактов часто становятся причиной повторных отказов.
• Заменяйте вставку только на ту же модель и класс - не меняйте тип gG на другую категорию без перерасчета системы защиты.
• Храните запасные вставки в сухом месте - высокая влажность влияет на работу спирального элемента.
• При срабатывании - найдите причину КЗ или перегрузки прежде чем менять вставку. Без устранения причины она снова перегорит.
