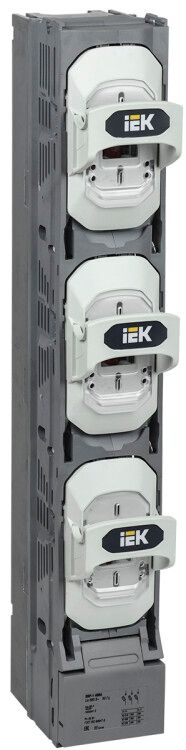

Предохранитель-выключатель-разъединитель ПВР-1 вертикальный 400А 185мм с пофазным отключением - SPR20-3-1-400-185-100 IEK

Выключатель-разъединитель-предохранитель ПВР-1 вертикальный 400А 185мм с пофазным отключением - устройство для ручного отключения и защиты электрических цепей переменного тока до 690 В. Бренд IEK предлагает эту модель как надежное решение для распределительных щитов, где требуется физическое отключение питания и замена предохранителей без демонтажа всего устройства.

Назначение и область применения

Выключатель-разъединитель-предохранитель ПВР-1 вертикальный 400А 185мм с пофазным отключением используется для ручного отключения электроцепей и защиты от перегрузок и коротких замыканий. Подходит для установки в силовых щитах на объектах промышленного и коммерческого назначения: станках, насосных группах, системах вентиляции, конвейерах. Применяется там, где нужна четкая визуальная изоляция цепи и возможность быстрой замены предохранителей.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях с высоким рабочим напряжением, включая трифазные системы 400/690 В.
• Номинальный ток: 400 А - рассчитан на нагрузки средней и большой мощности.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Тип защиты: ножевой предохранитель - использует стандартные плавкие вставки типа gG/gL, которые легко заменить.
• Степень защиты IP30 - защищен от доступа пальцев и твердых предметов размером более 2,5 мм, но не от воды и пыли.
• Тип рукоятки: рычажный - обеспечивает удобное и наглядное управление положением «вкл/выкл».
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или жесткую поверхность через отверстия в основании.
• Материал корпуса: пластик - легкий, устойчивый к химическим воздействиям, не проводит ток.
• Наличие прозрачной крышки - позволяет визуально контролировать состояние плавких вставок без вскрытия корпуса.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном обслуживании.
• Количество НО контактов: 0 - не имеет вспомогательных контактов для сигнализации или автоматизации.

Совместимость и монтаж

Устройство совместимо с плавкими предохранителями стандарта gG/gL номиналом до 400 А. Для монтажа требуются отверстия под крепеж (диаметр и шаг указаны в чертежах производителя). Установка выполняется на горизонтальной поверхности - вертикальное исполнение означает ориентацию механизма, а не способ крепления. Кабельные входы должны соответствовать сечению, допустимому для 400 А (обычно 95–150 мм2 медного провода). Обязательно проверьте соответствие посадочных габаритов 185 мм перед закупкой.

Безопасность и стандарты

Выключатель-разъединитель-предохранитель ПВР-1 вертикальный 400А 185мм с пофазным отключением соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Конструкция исключает случайное включение при открытой крышке благодаря механической блокировке. Прозрачная крышка снижает риск ошибок при осмотре. Однако IP30 не обеспечивает защиту от брызг и пыли - не применяйте в сырых или запыленных помещениях без дополнительной оболочки.

Преимущества

• Пофазное отключение - каждая фаза отключается независимо, что повышает безопасность при ремонте.
• Замена предохранителей без снятия аппарата - экономит время при аварийных ситуациях.
• Четкая визуализация состояния - рычаг и прозрачная крышка позволяют сразу определить, включен ли аппарат и целы ли вставки.
• Долгий срок службы - 15 лет при правильной эксплуатации снижают затраты на замену оборудования.

Ограничения применения

• Не предназначен для частого включения/отключения - не является автоматическим выключателем; рекомендовано не более 10 операций в день.
• IP30 - нельзя использовать во влажных, пыльных или наружных условиях без дополнительной защиты (например, в герметичном шкафу).
• Отсутствие вспомогательных контактов - невозможно подключить сигналы удаленного контроля или блокировки.
• Требуется ручное управление - не подходит для автоматических систем управления.

Примеры использования

• Главный ввод в распределительный щит цеха с тремя фазами и нагрузкой до 400 А.
• Защита и отключение питание крупного станка с ЧПУ перед техобслуживанием.
• Разъединитель на входе в групповой щит насосной станции.
• Комбинированное устройство вместо отдельного разъединителя + предохранителя в компактных щитах.

Практические советы

• Перед заменой предохранителя всегда отключите питание и убедитесь, что рычаг находится в положении «выкл».
• Выбирайте вставки с точно таким же номиналом - превышение тока защиты опасно, занижение вызывает ложные срабатывания.
• Проверяйте плотность контактов между предохранителем и зажимами - окисление или слабый контакт вызывают перегрев.
• Учитывайте габариты 185 мм при проектировании места установки - не забудьте о свободном пространстве вокруг для доступа и теплоотвода.
• Не используйте этот выключатель в качестве единственной защиты в цепях с высокой частотой включения - выбирайте автоматические выключатели для таких задач.
