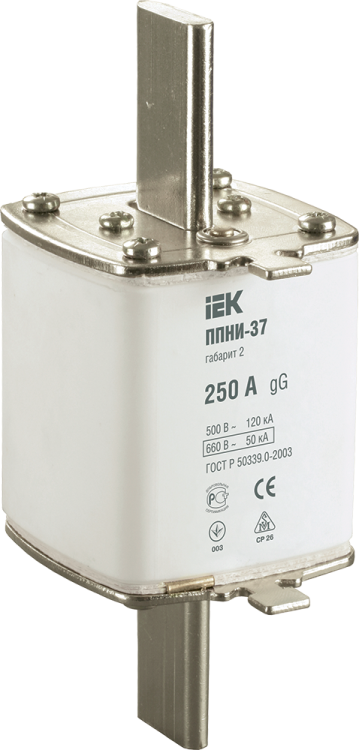

Плавкая вставка предохранителя ППНИ-37, габарит 2, 250А | DPP40-250 IEK

Плавкая вставка предохранителя ППНИ-37, габарит 2, 250А - это однополюсная втычная плавкая вставка серии ППNI, предназначенная для защиты промышленных электросетей от перегрузок и коротких замыканий. Произведена компанией IEK, артикул dpp40-250, рассчитана на работу в сетях переменного тока до 690 В.

Назначение и область применения

Плавкая вставка предохранителя ППНИ-37, габарит 2, 250А используется для защиты кабельных линий и оборудования в промышленных электроустановках. Применяется там, где требуется надёжная защита от сверхтоков - особенно в условиях высоких токов короткого замыкания.

• Вводно-распределительные устройства (ВРУ)
• Распределительные щиты (ШР, ШРС, ПР)
• Щиты освещения (ЩО)
• Шкафы низкого напряжения (ШРПНН)
• Ящики и пульты управления

Подходит для однофазных и трёхфазных сетей с частотой 50 Гц и напряжением до 690 В.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который вставка выдерживает без срабатывания.
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой предназначена вставка.
• Отключающая способность: 150 кА - максимальный ток короткого замыкания, который вставка может безопасно прервать.
• Род тока: Переменный (AC) - работает только в цепях переменного тока.
• Категория применения: gL/gG - универсальная защита от перегрузок и коротких замыканий; совместима с большинством промышленных нагрузок.
• Количество полюсов: 1 - однополюсная вставка, устанавливается в один фазный проводник.
• Габарит: 2 - соответствует стандартному размеру для втычных вставок, совместима с держателями ППНИ-2.
• Исполнение индикатора: передний - наличие визуального индикатора срабатывания (при сгорании вставки видна красная метка спереди).
• Степень защиты: IP00 - вставка не имеет собственной защиты от внешних воздействий; требует установки в корпус с защитой.
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −40C до +40C, повышенной влажностью.
• Срок службы: 15 лет - гарантируемый срок эксплуатации при соблюдении условий монтажа и эксплуатации.
• Нормативные документы: ГОСТ Р 50339.0-92, ГОСТ Р 50339.2-92 - соответствие российским стандартам на плавкие предохранители.

Совместимость и монтаж

Плавкая вставка предохранителя ППНИ-37, габарит 2, 250А устанавливается исключительно в держатели предохранителей серии ППНИ с габаритом 2. Монтаж осуществляется путём втыкания в контактные зажимы аппарата - без инструментов.

• Не используйте держатели других серий - возможны плохой контакт и перегрев.
• Запрещено использовать в держателях с меньшим габаритом (например, габарит 1) - физически не подойдёт.
• Монтаж выполняется при отключенном питании. После замены проверьте плотность посадки в контактах.
• Индикатор срабатывания расположен спереди - позволяет быстро определить состояние вставки без вскрытия корпуса.

Безопасность и стандарты

Плавкая вставка предохранителя ППНИ-37, габарит 2, 250А соответствует требованиям ГОСТ Р 50339.0 и ГОСТ Р 50339.2, что обеспечивает её безопасную работу в промышленных системах. Категория gL/gG гарантирует селективность и быстрое отключение даже при значительных токах КЗ.

IP00 означает, что сама вставка не защищена от пыли и влаги - она должна быть установлена внутри закрытого корпуса с необходимой степенью защиты (не менее IP54 для производственных помещений).

Преимущества

• Высокая отключающая способность (150 кА) - подходит для мощных объектов с высокими токами КЗ.
• Визуальный индикатор срабатывания - ускоряет диагностику отказов.
• Совместимость со стандартными держателями ППНИ-2 - легко заменяема.
• Долгий срок службы (15 лет) - снижает затраты на обслуживание.
• Соответствие российским стандартам - легализация в проектах и госзакупках.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока (AC).
• Не устанавливается вне защитного корпуса - из-за IP00 риск поражения током и повреждения окружающей среды.
• Не рекомендовано применение в условиях температуры ниже −40C или выше +40C - выход за пределы UHL3 может снизить надёжность.
• Не подходит для защиты чувствительной электроники - предназначена для силовой нагрузки, не имеет медленного срабатывания.
• Не заменяется на вставки другого номинала без перерасчёта всей защиты - превышение тока может привести к аварии.

Примеры использования

• Защита входного кабеля 380 В от главного автомата в распределительном щите цеха.
• Фазовая защита двигателя 250 А в пускателе с тепловым реле.
• Резервная защита трансформатора 630 кВА в ЩО на промплощадке.
• Защита группы светильников в ШРПНН при наличии большой суммарной нагрузки.

Практические советы

• Выбирая вставку, всегда сверьте номинальный ток с расчетным током нагрузки - он должен быть на 10–20% выше максимального рабочего тока.
• При замене сгоревшей вставки обязательно найдите причину срабатывания - возможно, есть КЗ, перегрузка или плохой контакт в держателе.
• Проверяйте целостность контактов держателя после каждого срабатывания - окисление или деформация могут вызвать нагрев.
• Для удобства обслуживания храните запасные вставки того же артикула (dpp40-250) рядом с оборудованием.
• Не используйте вставки с другими маркировками - даже если они подходят по размеру, отличаются по характеристикам отключения.
