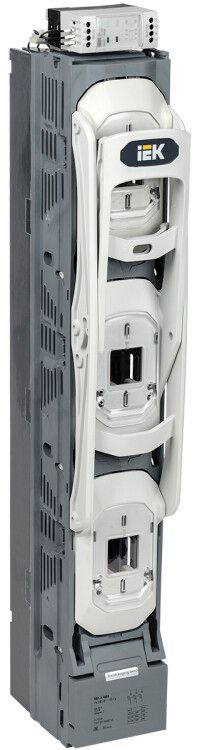

Предохранитель-выключатель-разъединитель ПВР-3 вертикальный 400А 185мм с одновременным отключением c РКСП - SPR20-3-3-400-185-100-R IEK

Выключатель-разъединитель-предохранитель ПВР-3 вертикальный 400А 185мм с одновременным отключением с РКСП от IEK предназначен для ручного отключения и защиты электроцепей от перегрузок и коротких замыканий. Устройство сочетает функции разъединителя, выключателя и предохранителя в одном корпусе, что делает его удобным решением для распределительных щитов на промышленных объектах.

Назначение и область применения

ПВР-3 вертикальный 400А используется для ручного отключения электрической цепи и защиты оборудования от сверхтоков - перегрузок и коротких замыканий. Подходит для установки в силовые щиты, где требуется надёжная изолирующая разрывная точка и визуальный контроль состояния цепи. Применяется в системах с переменным током до 690 В и частотой 50 Гц: на станках, конвейерах, насосных группах, вентиляционных установках и других промышленных нагрузках.

Технические характеристики

• Номинальное напряжение: 690 В - позволяет использовать устройство в высоковольтных сетях промышленного типа
• Номинальный ток: 400 А - рассчитан на работу с мощными потребителями
• Количество полюсов: 3 - обеспечивает трёхфазную коммутацию
• Тип защиты: ножевой предохранитель - защищает цепь путём перегорания плавкой вставки при аварийном токе
• Степень защиты: IP30 - защита от доступа инструментов и крупных частиц, но не от воды и пыли
• Тип рукоятки: рычажный - удобна для ручного управления, легко фиксируется в положении “вкл/выкл”
• Способ монтажа: монтажная плата - крепится на DIN-рейку или жесткую поверхность через отверстия
• Материал корпуса: пластик - легкий, устойчивый к химическим воздействиям, не проводит ток
• Наличие прозрачной крышки: да - позволяет визуально контролировать состояние плавкой вставки без вскрытия устройства
• Срок службы: 15 лет - гарантирует долговременную работоспособность при соблюдении условий эксплуатации
• Количество нормально открытых контактов: 0 - не имеет вспомогательных контактных групп для сигнализации

Совместимость и монтаж

Устройство совместимо с предохранителями типоразмера, соответствующего габаритам 185 мм. Монтаж выполняется на монтажную плату - необходимо закрепить корпус болтами или саморезами через предусмотренные отверстия. Для работы требуются предохранители с номиналом 400 А и подходящими габаритами. Обязательно проверьте соответствие размеров плавких вставок перед установкой. Клеммы рассчитаны на медные шины или кабели сечением до 120 мм2. Отключение происходит одновременно по всем трём полюсам благодаря механической связи - исключается риск частичного отключения.

Безопасность и стандарты

ПВР-3 вертикальный 400А с РКСП соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для разъединителей. Реле контроля состояния предохранителей (РКСП) автоматически сигнализирует о перегорании плавкой вставки, повышая безопасность обслуживания. Однако устройство не имеет защиты от брызг и пыли (IP30), поэтому не рекомендовано для установки во влажных или запылённых средах без дополнительного кожуха.

Преимущества

• Объединяет три функции - разъединитель, выключатель и предохранитель - снижает количество компонентов в щите
• Прозрачная крышка позволяет оперативно определить исправность предохранителя без демонтажа
• Одновременное отключение всех полюсов исключает опасность работы с частично включённой цепью
• РКСП обеспечивает удалённую диагностику отказа предохранителя - минимизирует время простоя
• Долгий срок службы (15 лет) снижает затраты на замену и техобслуживание

Ограничения применения

• Не предназначен для частого включения/отключения - не является автоматическим выключателем; допускаются лишь редкие ручные операции
• IP30 не обеспечивает защиту от влаги - нельзя устанавливать в помещениях с повышенной влажностью, на улице или в зонах с возможным попаданием воды
• Отсутствуют вспомогательные контакты - невозможно подключить сигналы в систему автоматизации без внешних модулей
• Требуется регулярная проверка состояния плавких вставок - при их перегорании необходимо менять весь блок предохранителя

Примеры использования

• Защита двигателя 160–200 кВт на конвейере в цеху
• Распределительный щит насосной станции с трёхфазным питанием
• Линия питания термического оборудования с высокой пусковой нагрузкой
• Щитовая в производстве металлообработки, где нужна визуальная проверка целостности цепи

Практические советы

• Перед заменой предохранителя всегда отключайте питание и используйте средства индивидуальной защиты - даже при отключенном рычаге есть риск наличия остаточного заряда
• Выбирайте предохранители того же класса и номинала - использование более слабых вставок приведёт к ложным срабатываниям, более мощных - к потере защиты
• Проверяйте плотность контакта между плавкой вставкой и клеммами - плохой контакт вызывает нагрев и преждевременный выход из строя
• При монтаже на монтажную плату следите за равномерным усилием затяжки - перетяжка может деформировать корпус
• Для помещений с пылью или влажностью рекомендуется дополнительно поместить ПВР-3 в герметичный бокс с классом защиты IP54+
