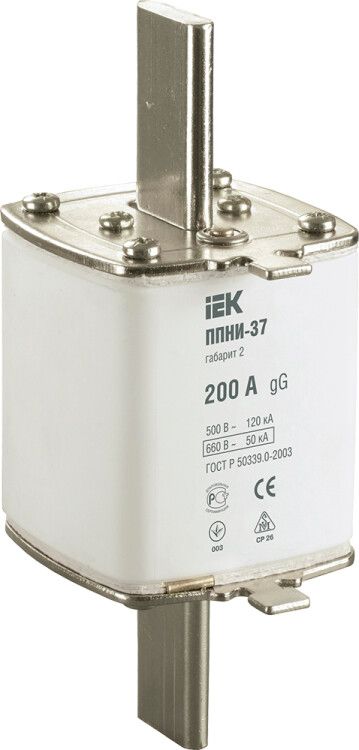

Плавкая вставка предохранителя ППНИ-37, габарит 2, 200А | DPP40-200 IEK

Плавкая вставка предохранителя ППНИ-37, габарит 2, 200А - это однополюсная втычная плавкая вставка серии ППNI, предназначенная для защиты цепей переменного тока от перегрузок и коротких замыканий. Применяется в промышленных распределительных устройствах, совместима с аппаратами, рассчитанными на габарит 2. Бренд IEK, артикул dpp40-200.

Назначение и область применения

Плавкая вставка предохранителя ППНИ-37, габарит 2, 200А используется для защиты электрических цепей от сверхтоков - как при длительной перегрузке, так и при аварийном коротком замыкании. Подходит для установки в устройствах, где требуется надёжная и быстродействующая защита силовых цепей переменного тока.

• Вводно-распределительные устройства (ВРУ)
• Распределительные щиты и шкафы (ШР, ШРС, ПР)
• Щиты освещения и управления (ЩО, ШРПНН)
• Оборудование трансформаторных подстанций
• Цепи с рабочим напряжением до 690 В, частотой 50 Гц

Технические характеристики

• Номинальный ток: 200 А - максимальный постоянный ток, который вставка выдерживает без срабатывания при нормальных условиях.
• Номинальное напряжение: 690 В - максимальное напряжение сети, для которой предназначена вставка.
• Отключающая способность: 150 кА - максимальный ток короткого замыкания, который вставка может безопасно прервать.
• Род тока: Переменный (AC) - работает только в сетях переменного тока 50 Гц.
• Категория применения: gL/gG - универсальная защита для кабельных линий и оборудования, соответствует международным стандартам IEC 60269.
• Количество полюсов: 1 - однополюсная вставка, устанавливается в один фазный проводник.
• Габарит: 2 - стандартизированный размер, определяющий совместимость с держателями и аппаратами.
• Способ монтажа: На аппарат - вставляется в специальный держатель, закреплённый на оборудовании.
• Индикатор срабатывания: Передний - визуальное указание на пробой через окно в корпусе.
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в защищённый корпус или держатель.
• Климатическое исполнение: УХЛ3 - допустимо применение в помещениях с умеренным климатом, температурой от −40C до +40C, повышенной влажностью.
• Срок службы: 15 лет - гарантируемый срок хранения и эксплуатации при соблюдении условий.
• Нормативные документы: ГОСТ Р 50339.0-92, ГОСТ Р 50339.2-92 - соответствие российским стандартам на плавкие вставки.

Совместимость и монтаж

Плавкая вставка предохранителя ППНИ-37, габарит 2, 200А устанавливается исключительно в держатели, соответствующие габариту 2. Не совместима с другими габаритами (например, 1, 3, 4). Монтаж выполняется вручную: вставка вставляется в контактные зажимы держателя до плотного контакта. Для безопасности перед заменой необходимо отключить питание и проверить отсутствие напряжения.

Не используйте вставки с повреждёнными контактами или трещинами в корпусе - даже если индикатор не сработал, внутренняя целостность может быть нарушена.

Безопасность и стандарты

Плавкая вставка предохранителя ППНИ-37, габарит 2, 200А соответствует требованиям ГОСТ Р 50339.0 и ГОСТ Р 50339.2, что обеспечивает её сертифицированную работоспособность в промышленных системах. Категория gG позволяет использовать её в качестве основной защиты, а не только резервной. Индикатор срабатывания даёт наглядное подтверждение пробоя, снижает время диагностики.

Преимущества

• Высокая отключающая способность (150 кА) - надёжно прерывает самые опасные короткие замыкания.
• Стандартный габарит 2 - широкая совместимость с популярными держателями от IEK и других производителей.
• Визуальный индикатор - позволяет быстро определить причину отказа без тестирования.
• Долгий срок службы (15 лет) - минимальный риск преждевременного выхода из строя при правильной эксплуатации.
• Соответствие российским стандартам - легализовано для использования в объектах госзакупок и промышленных проектах.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц.
• IP00 - нельзя устанавливать открыто; обязательно использование в защищённом держателе или корпусе.
• Не рекомендовано для защиты чувствительной электроники - предназначена для мощных нагрузок, не обеспечивает точной селективности для слаботочных устройств.
• Максимальное напряжение 690 В - не подходит для высоковольтных сетей выше этого значения.
• Требуется точное соответствие габарита - неверный размер приведёт к плохому контакту и перегреву.

Примеры использования

• Защита входного автомата в ВРУ на 200 А в производственном цехе.
• Фазовая защита в распределительном шкафу ШРПНН, питающем насосы и компрессоры.
• Замена старой вставки в держателе на трансформаторной подстанции после срабатывания.
• Установка в ящике управления лифтовым механизмом с высокими пусковыми токами.

Практические советы

• Выбирая вставку, всегда сверяйте номинальный ток с расчетным током защиты - не ставьте меньший номинал, чем требуется, чтобы избежать ложных срабатываний.
• При замене используйте только оригинальные вставки того же класса (gG) и габарита - аналоги могут иметь другую временятоковую характеристику.
• Проверяйте состояние держателя перед установкой новой вставки: окисление контактов, трещины или деформация - причина повторных отказов.
• При работе в условиях повышенной влажности (УХЛ3) следите, чтобы корпус держателя был герметичен - сама вставка не защищена от влаги.
• Не ремонтируйте и не восстанавливайте плавкую вставку - она является одноразовым элементом защиты.
