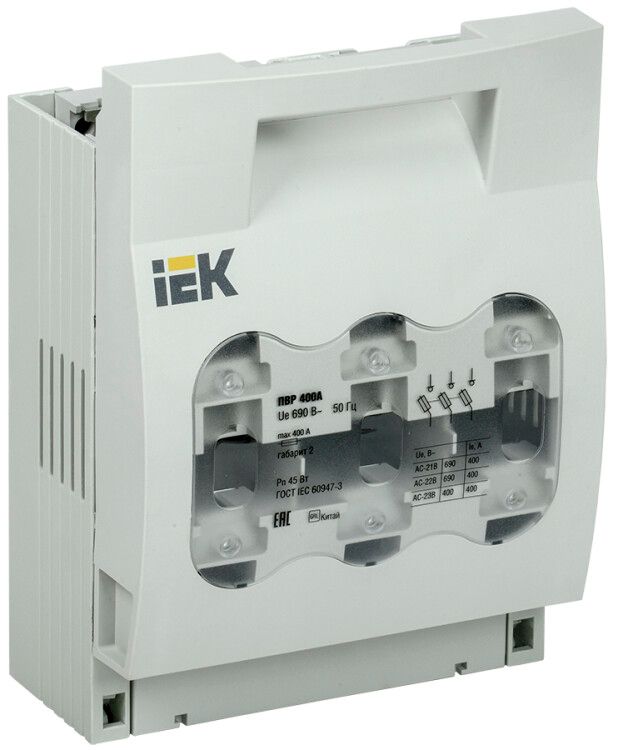

Выключатель-разъединитель-предохранитель 400А KARAT IEK SRP-30-3-400

Предохранитель-выключатель-разъединитель IEK (ИЭК) артикул srp-30-3-400 — устройство для ручного отключения цепей, защиты от перегрузок и коротких замыканий в распределительных щитах с переменным током до 690 В. Подходит для стационарной установки в низковольтные комплектные устройства.

Назначение и область применения

Предохранитель-выключатель-разъединитель IEK (ИЭК) srp-30-3-400 выполняет три функции одновременно: служит выключателем для ручного отключения нагрузки, разъединителем для создания видимого разрыва цепи и предохранителем для защиты от сверхтоков. Применяется в распределительных щитах промышленного оборудования, на участках с высокой нагрузкой — например, у двигателей, конвейеров, нагревательных систем. Устройство рассчитано на работу в условиях постоянной эксплуатации, где требуется надежное механическое отключение и быстрая замена плавкой вставки.

Технические характеристики

• Номинальный ток: 400 А — способен длительно пропускать ток до этого значения без перегрева;
• Номинальное напряжение: 690 В — работает в сетях переменного тока до 690 В, 50 Гц;
• Количество полюсов: 3 — защищает все три фазы одновременно;
• Тип защиты: ножевой предохранитель — используется стандартные плавкие вставки типа NH/NS, совместимые с ГОСТ Р 30011.3;
• Степень защиты IP30 — защита от доступа пальцев и твердых предметов >2,5 мм, но не от воды и пыли;
• Максимальное сечение кабеля: 240 мм² — позволяет подключить мощные медные или алюминиевые проводники;
• Материал корпуса: самозагасающий пластик — не поддерживает горение, повышает безопасность;
• Способ монтажа: на монтажную плату — крепится болтами к жесткой поверхности, не требует DIN-рейки;
• Срок службы: 15 лет — при соблюдении условий эксплуатации и регулярном обслуживании;
• Климатическое исполнение: УХЛ3 — допускается использование в помещениях с температурой от −40°C до +40°C и повышенной влажностью;
• Наличие прозрачной крышки — позволяет визуально контролировать состояние плавкой вставки без вскрытия устройства.

Совместимость и монтаж

Предохранитель-выключатель-разъединитель IEK (ИЭК) srp-30-3-400 совместим со всеми типами ножевых предохранительных вставок класса NH/NS, соответствующих ГОСТ Р 30011.3. Для монтажа требуется подготовленная металлическая или неметаллическая плита с отверстиями под крепеж. Клеммы рассчитаны на зажим медных и алюминиевых проводников сечением до 240 мм² — перед подключением используйте наконечники для алюминия. Прозрачная крышка снимается без инструментов — это ускоряет замену плавкой вставки. Монтаж следует выполнять при отключенном питании; после установки проверьте плотность затяжки кабельных наконечников.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 30011.3, что гарантирует соответствие нормам безопасности для низковольтного оборудования. Корпус из самозагасающего пластика снижает риск распространения огня при аварии. Наличие прозрачной крышки позволяет оператору определить целостность плавкой вставки без вскрытия, что исключает случайное прикосновение к токоведущим частям. IP30 обеспечивает базовую защиту от внешних воздействий, но не предназначен для работы во влажных или запыленных средах вне закрытых шкафов.

Преимущества

• Комбинированная функция — выключатель, разъединитель и предохранитель в одном корпусе экономят место в щите;
• Возможность коммутации под нагрузкой — благодаря встроенным дугогасительным камерам можно отключать цепь даже при рабочем токе;
• Поддержка медных и алюминиевых проводов — гибкость в подборе кабелей;
• Съемная крышка — упрощает замену предохранительных вставок без демонтажа всего устройства;
• Высокая долговечность — срок службы 15 лет при правильной эксплуатации.

Ограничения применения

• Не предназначен для автоматического отключения — не заменяет автоматические выключатели в системах с необходимостью быстрого реагирования;
• IP30 не обеспечивает защиту от брызг, пыли и влаги — нельзя использовать в открытых или сырых местах без дополнительной защиты;
• Требуется ручное управление — не подходит для удаленного управления или автоматизации;
• Запрещено применять в цепях постоянного тока — устройство рассчитано только на переменный ток 50 Гц;
• Не рекомендовано для частых циклов включения/отключения более 10–15 раз в день — это сокращает срок службы контактной группы.

Примеры использования

• Защита главного входа в промышленный станок с трехфазным двигателем 200–300 кВт;
• Распределительный щит на конвейерной линии с несколькими двигателями;
• Щитовая в цехе с печью или термическим оборудованием, где нужна четкая визуальная диагностика состояния цепи;
• Резервный рубильник в системе бесперебойного питания для ручного отключения при плановых работах.

Практические советы

• Выбирайте плавкие вставки с номиналом точно 400 А — меньший ток вызовет ложные срабатывания, больший — потерю защиты;
• Проверяйте герметичность и чистоту клемм при каждом техобслуживании — окисление увеличивает сопротивление и риск перегрева;
• При использовании алюминиевых проводов обязательно применяйте переходные наконечники и смазку против окисления;
• Не открывайте крышку при включенном питании — даже при отключенной нагрузке внутри остаются опасные потенциалы;
• Убедитесь, что монтажная плита имеет достаточную жесткость — вибрации могут ослабить крепления и привести к перегреву контактов.
