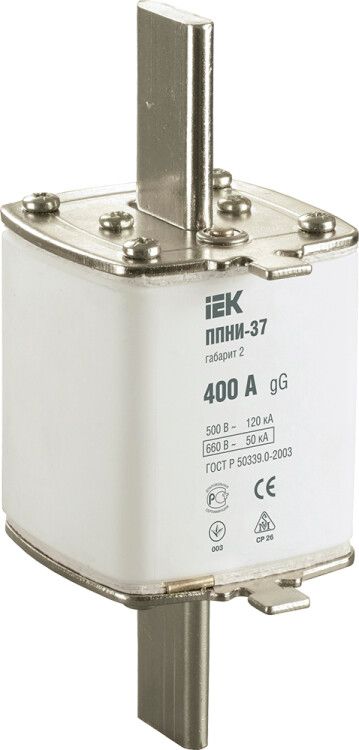

Плавкая вставка предохранителя ППНИ-37, габарит 2, 400А | DPP40-400 IEK

Плавкая вставка предохранителя ППНИ-37, габарит 2, 400А от IEK - это однополюсная втычная плавкая вставка для защиты цепей переменного тока от перегрузок и коротких замыканий. Артикул dpp40-400 рассчитана на работу в промышленных установках с номинальным током 400 А и напряжением до 690 В.

Назначение и область применения

Плавкая вставка предохранителя ППНИ-37, габарит 2, 400А применяется для защиты электрических цепей от сверхтоков - как длительных перегрузок, так и аварийных коротких замыканий. Подходит для использования в системах переменного тока частотой 50 Гц.

• Вводно-распределительные устройства (ВРУ)
• Распределительные щиты и шкафы (ШР, ШРС, ПР)
• Ящики и шкафы управления (ШРПНН)
• Оборудование трансформаторных подстанций (ЩО)
• Цепи питания двигателей, конвейеров, насосов и другого промышленного оборудования

Технические характеристики

• Номинальный ток: 400 А - максимальный постоянный ток, который вставка выдерживает без срабатывания
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети переменного тока
• Отключающая способность: 150 кА - максимальный ток короткого замыкания, который вставка безопасно прерывает
• Категория применения: gL/gG - универсальная защита для широкого спектра нагрузок, включая кабели и двигатели
• Род тока: Переменный (AC) - работает только в сетях переменного тока
• Габарит: 2 - соответствует стандартному размеру для втычных вставок этого класса
• Количество полюсов: 1 - защищает одну фазу; для трёхфазной системы требуется три таких вставки
• Исполнение: Втычное - устанавливается в специальные держатели/патроны через механический контакт
• Индикатор: Передний - наличие сигнализационного окна позволяет визуально определить сработавшую вставку
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −40 C до +40 C, повышенной влажностью
• Степень защиты: IP00 - сама вставка не имеет внешней защиты; требует установки в корпус с защитой минимум IP54
• Нормативные документы: ГОСТ Р 50339.0–92, ГОСТ Р 50339.2–92
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Плавкая вставка предохранителя ППНИ-37, габарит 2, 400А совместима со всеми стандартными держателями и патронами для втычных вставок габарита 2. Монтаж осуществляется путём введения контактов вставки в зажимы аппарата - без инструментов. Для надёжной работы важно соблюдать момент затяжки контактов согласно рекомендациям изготовителя держателя.

Не используйте вставку без корпуса - из-за степени защиты IP00 открытые контакты представляют опасность поражения током и повреждения окружающей среды.

Безопасность и стандарты

Плавкая вставка предохранителя ППНИ-37, габарит 2, 400А соответствует требованиям ГОСТ Р 50339.0 и ГОСТ Р 50339.2, что гарантирует её соответствие европейским аналогам категории gG. Сертифицирована для применения в промышленных электроустановках России и стран ЕАЭС.

Преимущества

• Высокая отключающая способность (150 кА) обеспечивает надёжную защиту даже при серьёзных КЗ
• Визуальный индикатор срабатывания снижает время диагностики отказа
• Стандартный габарит 2 - легко заменяема в существующих установках
• Подтверждённая долговечность - 5 лет гарантии от производителя IEK
• Совместима с большинством зарубежных и отечественных держателей

Ограничения применения

• Не постоянного тока - только для AC 50 Гц
• Не используется вне корпуса - степень защиты IP00 требует обязательной установки в закрытый держатель
• Максимальное напряжение 690 В - нельзя применять в сетях выше этого значения
• Не предназначен для защиты чувствительной электроники - только для силовых цепей
• Не подлежит восстановлению после срабатывания - необходимо замена новой вставкой

Примеры использования

• Защита входного автомата в ВРУ на 400 А
• Фазовая защита частотного преобразователя мощностью более 180 кВт
• Автоматическая защита главного питателя конвейерной линии
• Комплексная защита группы асинхронных двигателей в одном шкафе

Практические советы

• Выбирая вставку, проверьте точное соответствие габарита - неверный размер не войдёт в держатель
• При замене всегда используйте вставку того же номинала и категории - замена на меньший ток вызовет ложные срабатывания, больший - потеряет защиту
• Проверяйте состояние держателя перед установкой - окисление или деформация контактов снижают эффективность защиты
• Для многополюсных систем (например, 3-phase) устанавливаются три одинаковые вставки - одна на каждый полюс
• Храните запасные вставки в сухом месте - высокая влажность может повлиять на контактные поверхности
