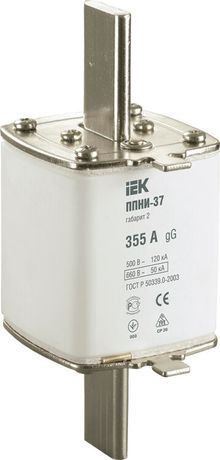

Плавкая вставка предохранителя ППНИ-37, габарит 2, 355А | DPP40-355 IEK

Плавкая вставка предохранителя ППНИ-37, габарит 2, 355А - это однополюсная втычная плавкая вставка серии ППNI, предназначенная для защиты промышленных цепей переменного тока от перегрузок и коротких замыканий. Бренд IEK (ИЭК) обеспечивает соответствие изделию нормам ГОСТ, а артикул dpp40-355 позволяет точно идентифицировать модель при закупках и заменах.

Назначение и область применения

Плавкая вставка предохранителя ППНИ-37, габарит 2, 355А используется для защиты электрических цепей от сверхтоков - как при длительной перегрузке, так и при аварийном коротком замыкании. Применяется в системах с переменным током частотой 50 Гц. Подходит для установки в промышленных распределительных устройствах: вводно-распределительные щиты (ВРУ), шкафы распределительные (ШР, ШРС, ШРПНН), ящики управления, оборудование трансформаторных подстанций (ЩО). Номинальное напряжение 690 В позволяет использовать её в сетях до 660 В, что соответствует большинству промышленных объектов в России.

Технические характеристики

• Номинальный ток: 355 А - максимальный постоянный ток, который вставка выдерживает без срабатывания;
• Номинальное напряжение: 690 В AC - максимальное рабочее напряжение сети;
• Отключающая способность: 150 кА - максимальный ток короткого замыкания, который вставка безопасно прерывает;
• Категория применения: gL/gG - универсальный тип для защиты кабелей и оборудования от перегрузок и КЗ; gG - классический быстродействующий предохранитель общего назначения;
• Габарит: 2 - стандартный размер по ГОСТ, совместимый с держателями предохранителей этого типа;
• Количество полюсов: 1 - однополюсная вставка, требует установки в соответствующую фазную цепь;
• Исполнение: втычное - монтируется путём вставления в контактные держатели;
• Индикатор состояния: передний - визуальное определение сработавшей вставки через прозрачное окно;
• Степень защиты: IP00 - вставка не имеет собственной защиты от внешних воздействий, защищается корпусом аппарата;
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным и холодным климатом, без конденсации воды;
• Срок службы: 15 лет - гарантийный срок эксплуатации при соблюдении условий;
• Нормативные документы: ГОСТ Р 50339.0-92, ГОСТ Р 50339.2-92 - соответствие российским стандартам на предохранители.

Совместимость и монтаж

Плавкая вставка предохранителя ППНИ-37, габарит 2, 355А совместима с держателями предохранителей, выполненными по габариту №2 согласно ГОСТ. Монтаж осуществляется исключительно на аппарат - то есть вставка вставляется в специальные контакты внутри распределительного устройства, шкафа или панели. Для работы требуется наличие изолированного держателя с механическим фиксатором. Не допускается установка вручную без защиты - работа должна проводиться при отключенном питании. Индикатор на лицевой стороне позволяет легко определить сработавшую вставку без вскрытия корпуса.

Безопасность и стандарты

Плавкая вставка предохранителя ППНИ-37, габарит 2, 355А соответствует требованиям ГОСТ Р 50339.0 и ГОСТ Р 50339.2, которые регламентируют безопасность, надёжность и методы испытаний предохранителей. Отключающая способность 150 кА обеспечивает защиту даже при самых серьёзных аварийных режимах. Однако, поскольку степень защиты IP00, вставка не защищена от доступа посторонних предметов и влаги - она обязательно должна находиться в закрытом корпусе с уровнем защиты не ниже IP54.

Преимущества

• Высокая отключающая способность (150 кА) - надёжна в условиях высоких токов КЗ;
• Чёткий визуальный индикатор срабатывания - снижает время диагностики отказа;
• Совместимость со стандартными держателями габарита 2 - упрощает замену и ремонт;
• Долгий срок службы (15 лет) - снижает затраты на обслуживание;
• Подтверждённое соответствие российским стандартам - легализация в проектах и проверках.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц;
• IP00 - нельзя устанавливать вне герметичного корпуса, риск поражения током и повреждения окружающей среды;
• Не рекомендовано использование в местах с повышенной запылённостью или влажностью без дополнительной защиты корпуса;
• Максимальное напряжение 690 В - не подходит для сетей выше 690 В, в том числе некоторых HV-систем;
• Однополюсная конструкция - требует установки трёх вставок для защиты трёхфазной системы, что увеличивает сложность комплектации.

Примеры использования

• Защита входного кабеля в ВРУ промышленного здания с нагрузкой около 350 А;
• Фазовая защита частотного преобразователя в системе автоматизации конвейера;
• Резервная защита силового трансформатора в ЩО с номиналом 630 кВА;
• Цепь питания насосной группы в системе водоснабжения с пусковыми токами до 800 А.

Практические советы

• При замене всегда используйте вставку того же номинала - 355 А. Замена на меньший ток вызовет ложные срабатывания, больший - потерю защиты;
• Проверяйте состояние держателя перед установкой новой вставки - окисление контактов снижает эффективность;
• Убедитесь, что корпус аппарата имеет достаточную степень защиты (не менее IP54), чтобы компенсировать IP00 самой вставки;
• При проектировании учтите, что три таких вставки нужны для трёхфазной системы - планируйте место в шкафу заранее;
• Храните запасные вставки в сухом месте - даже при UHL3 они чувствительны к влаге при хранении.
