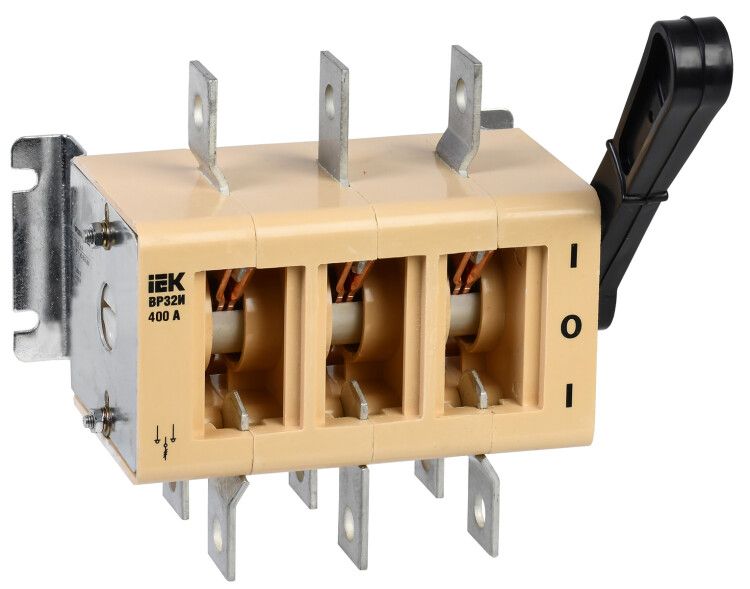

Выключатель-разъединитель ВР32И-37А70220 400А | SRK01-200-400 IEK

Выключатель-разъединитель ВР32И-37А70220 400А от IEK предназначен для ручного отключения и изоляции электрических цепей в низковольтных распределительных устройствах. Этот прибор обеспечивает надёжную механическую изоляцию при обслуживании и ремонте, что делает его ключевым элементом безопасности в промышленных системах. Артикул srk01-200-400 соответствует модели с номинальным током 400 А.

Назначение и область применения

Выключатель-разъединитель ВР32И-37А70220 400А используется для ручного отключения электрической цепи без автоматического срабатывания. Он применяется в составе низковольтных комплектных устройств (НКУ) на предприятиях, в цехах, на объектах ЖКХ и энергообеспечения. Подходит для работы в сетях переменного тока до 690 В и частотой 50 Гц. Может использоваться в качестве главного выключателя, так как имеет функцию полного отключения питания всей системы.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Номинальное напряжение изоляции: 690 В
• Условный ток короткого замыкания: 22 000 кА
• Максимальное сечение кабеля: 120 мм2
• Тип присоединения: болтовое (для медных и алюминиевых проводников и шин)
• Тип рукоятки: рычажный механизм
• Способ монтажа: на монтажную плату (фиксированная установка)
• Степень защиты: IP00 (без внешней защиты от пыли и воды)
• Климатическое исполнение: УХЛ3 (работа при температуре от −40C до +40C, умеренный климат с повышенной влажностью)
• Срок службы: 10 лет
• Нормативные документы: ГОСТ Р 50030.3, ТУ 3424-029-18461115-2009

Совместимость и монтаж

Выключатель-разъединитель ВР32И-37А70220 400А монтируется на специальную монтажную плиту внутри щита. Для подключения используются болты - допускаются медные и алюминиевые жилы сечением до 120 мм2, а также медные и алюминиевые шины. Присоединение выполняется с соблюдением усилия затяжки, указанного в руководстве производителя. Клеммы рассчитаны на двукратное использование - можно отсоединять и переустанавливать провода без повреждения контактной группы. Устройство не требует дополнительных креплений, так как фиксируется через отверстия в корпусе.

Безопасность и стандарты

Выключатель-разъединитель ВР32И-37А70220 400А соответствует ГОСТ Р 50030.3 и обеспечивает двойной видимый разрыв цепи - это значит, что при отключенном состоянии все три полюса физически разомкнуты, и зазор между контактами хорошо заметен. Это обязательное требование для работ по техобслуживанию. Рукоятка снимается после отключения - предотвращает случайное включение. Цветовая индикация (зелёный/красный) показывает текущее состояние: “Включено” / “Отключено”. Эти функции снижают риск травм при работе с оборудованием.

Преимущества

• Двойной видимый разрыв - гарантия безопасности при ремонтных работах
• Съёмная рукоятка - исключает неквалифицированное включение
• Цветовая индикация - быстрое определение состояния без тестирования
• Поддержка медных и алюминиевых проводников - гибкость при подключении
• Низкие тепловые потери благодаря качественным материалам контактов
• Высокая коммутационная стойкость - способен выдерживать токи КЗ до 22 000 кА

Ограничения применения

Выключатель-разъединитель ВР32И-37А70220 400А не предназначен для частых операций включения/выключения под нагрузкой - он не имеет дугогашения и не рассчитан на автономную коммутацию. Его нельзя использовать вместо автоматического выключателя. Также из-за степени защиты IP00 устройство необходимо устанавливать только во внутренних помещениях, в закрытых щитах, без доступа влаги, пыли и посторонних предметов. Не рекомендуется применять в условиях высокой запылённости, сырости или на открытых площадках.

Примеры использования

• Главный входной выключатель в распределительном щите цеха
• Отключающее устройство перед преобразователем частоты
• Разъединитель в системе бесперебойного питания (UPS)
• Отсечка питания для обслуживания насосных станций
• Функция изоляции в системах освещения крупных объектов

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (не более 120 мм2) и тип материала (медь/алюминий) - используйте переходные наконечники при необходимости
• Обязательно используйте съёмную рукоятку и храните её в специально отведённом месте - это правило безопасности
• Не забудьте про вентиляцию вокруг устройства: даже при IP00 перегрев возможен при плотной компоновке в щите
• Проверяйте целостность контактов и степень окисления каждые 6–12 месяцев при активной эксплуатации
• Для удобства обслуживания устанавливайте выключатель-разъединитель ВР32И-37А70220 400А на уровне глаз - это улучшает видимость индикации
