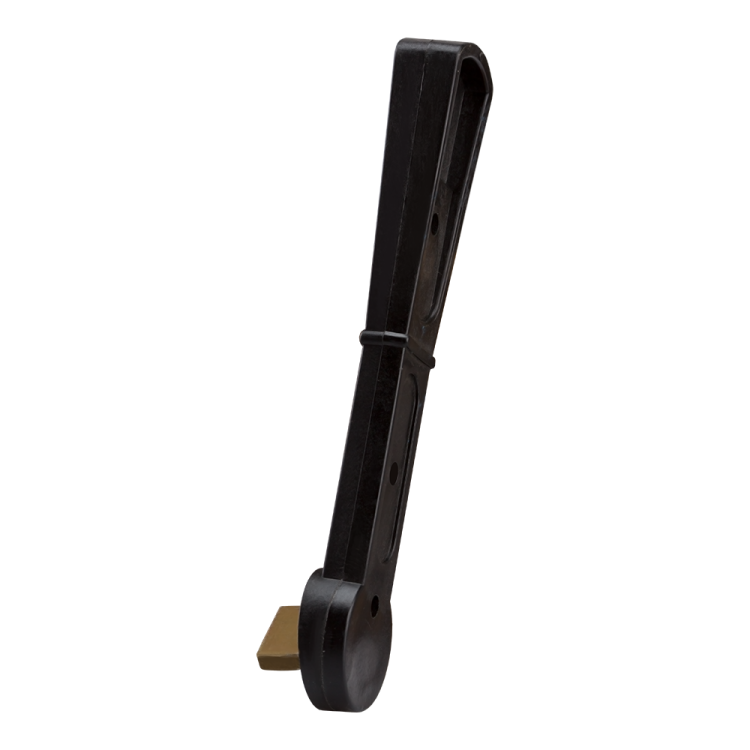

Рукоятка боковая смещенная ВР32-35/37-УХЛ3 | 110455 КЭАЗ

Рукоятка боковая смещенная ВР32-35/37 УХЛ3 - элемент управления для выключателей-разъединителей КЭАЗ, обеспечивающий удобное и безопасное механическое переключение в цепях переменного и постоянного тока. Применяется совместно с аппаратурой серий ВР32, ВА04, ВА51, ВА57.

Назначение и область применения

Рукоятка боковая смещенная ВР32-35/37 УХЛ3 используется для ручного оперирования выключателями-разъединителями габарита 35/37. Она позволяет включать, отключать и переводить контакты между положениями без необходимости доступа к внутренним механизмам аппарата. Подходит для установки на щитах распределения энергии в условиях промышленных объектов, энергетических узлов и производственных линий, где требуется надежное и наглядное управление силовыми цепями.

Технические характеристики

• Тип изделия: рычажная рукоятка
• Место установки: на аппарат (монтаж непосредственно на корпус выключателя)
• Подключение: винтовое - фиксируется болтами через отверстия в механизме
• Наличие оси: да - обеспечивает поворот вокруг собственной оси
• Цвет: черный
• Климатическое исполнение: УХЛ3 - рассчитана на работу при температурах от −40 C до +40 C, повышенной влажности и наличии агрессивных сред

Совместимость и монтаж

Рукоятка боковая смещенная ВР32-35/37 УХЛ3 совместима исключительно с выключателями-разъединителями ВР32 габарита 35/37. Монтировать её можно только на оригинальные модели КЭАЗ, соответствующие этим габаритам. Для установки необходимо:

• Обесточить оборудование;
• Снять старую рукоятку (при замене);
• Закрепить новую с помощью двух винтов, входящих в комплект или имеющихся на устройстве;
• Убедиться, что ось рукоятки точно совпадает с валом привода - иначе возможна некорректная работа контактов.

Не применяйте рукоятку с другими типами выключателей - даже если они кажутся внешне похожими. Несоответствие габаритов приведёт к пробуксовке или поломке механизма.

Преимущества

• Смещённая форма - снижает риск случайного задевания рукой во время работы рядом с другим оборудованием
• Жесткая конструкция - передаёт усилие без люфта, гарантируя точное положение контактов
• Изготовлена из прочного материала, устойчивого к механическим нагрузкам и химическим воздействиям
• Стандартный винтовой крепёж - не требует специальных инструментов для замены

Ограничения применения

• Не предназначен для автоматического управления - только ручное оперирование
• Не работает с выключателями других габаритов (например, 32 или 40)
• Не рекомендовано применение вне пределов климатического исполнения УХЛ3 - особенно при температурах ниже −40 C или выше +40 C
• Не следует использовать в качестве опоры или точки захвата при перемещении самого выключателя - это может вызвать деформацию штока

Примеры использования

• Переключение питания на участках технологической линии в пищевой промышленности
• Отключение секций распределительных щитов на заводе для проведения планового обслуживания
• Работа с силовыми цепями в холодильных установках, насосных станциях и системах вентиляции
• Интеграция в системы АСУ ТП, где необходима возможность ручного override режима

Практические советы

• Проверьте соответствие номера габарита на корпусе выключателя - он должен быть помечен как “35/37”. Только тогда рукоятка ВР32-35/37 УХЛ3 будет работать правильно.
• При первом запуске после монтажа сделайте несколько тестовых переключений - убедитесь, что рукоятка движется свободно и не имеет заеданий.
• Если рукоятка стала трудно двигаться - проверьте состояние вала внутри аппарата. Возможно, потребуется смазка или ремонт механизма.
• Храните запасную рукоятку в сухом месте - хотя она УХЛ3, длительное воздействие влаги может спровоцировать окисление контактных поверхностей.
• Помните: этот элемент - часть безопасности. Не модифицируйте его, не сверлите отверстия и не используйте удлинители - это нарушает целостность защиты.
