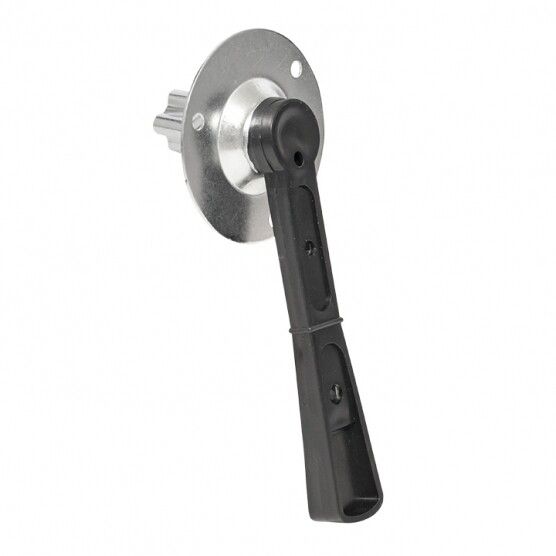

Рукоятка боковая смещённая для ВР32У-37 MAXima EKF | uvr32-h-400-250

Рукоятка боковая смещённая для разъединителя ВР32У-37 MAXima EKF - компонент для удалённого управления силовым разъединителем, позволяющий безопасно переключать цепи на расстоянии. Применяется совместно с выключателями-разъединителями серии ВР32У-37 MAXima EKF, обеспечивая удобство обслуживания в условиях ограниченного доступа.

Назначение и область применения

Рукоятка боковая смещённая для разъединителя ВР32У-37 MAXima EKF используется для вынесенного управления силовыми разъединителями типа ВР32У-37. Она позволяет оператору выполнять коммутацию издалека - например, когда сам аппарат установлен за щитом, в шкафу или в труднодоступном месте. Подходит для систем с двумя направлениями включения/отключения, где требуется физическое отделение цепи для ремонта или техобслуживания.

Технические характеристики

• Тип: рукоятка боковая смещённая
• Цвет: черный
• Оснащена осью-переходником - позволяет соединить рукоятку с валом разъединителя без доработок
• Имеет собственную ось - обеспечивает жесткую передачу крутящего момента
• Гарантийный срок: 3 года (36 месяцев)
• Совместима с разъединителями ВР32У-37B31250 и ВР32У-37B71250 (400 А, 690 В, 50 Гц)

Совместимость и монтаж

Рукоятка боковая смещённая для разъединителя ВР32У-37 MAXima EKF устанавливается исключительно на модели ВР32У-37 с номиналом 400 А. Для монтажа необходимо:

• Подготовить место на корпусе разъединителя - там, где предусмотрено крепление бокового рычага;
• Закрепить переходную ось на выходном валу аппарата;
• Надеть рукоятку на ось и зафиксировать её механически (без инструментов);
• Провернуть рукоятку - она должна свободно поворачиваться на 90° в каждую сторону без люфтов.

Не используйте рукоятку с другими сериями разъединителей - даже если они кажутся внешне похожими. Несовпадение габаритов и положения оси может привести к некорректному открыванию контактов.

Преимущества

• Смещенное расположение рукоятки снижает риск случайного задевания во время работы рядом с оборудованием
• Встроенная ось-переходник исключает необходимость заказывать отдельные адаптеры
• Максимальная надежность механической связи между рукояткой и контактами благодаря жесткой осевой передаче
• Стандартный цвет - черный - соответствует промышленной эргономике и легко сочетается с большинством щитов

Ограничения применения

• Не предназначен для автоматических или дистанционных систем управления - только ручное управление
• Не работает с разъединителями других номиналов (например, 630 А или 800 А)
• Не рекомендовано применение в средах с постоянными вибрациями выше нормы - возможен износ механизма
• Не следует использовать в качестве основного замка - требует внешнего запирания (замок, пломба) для безопасности

Примеры использования

• Электрошкафы на производстве, где разъединитель расположен внутри, а оператор стоит снаружи
• Линии конвейеров, где нужен быстрый отвод питания для профилактики
• Оборудование с высоким уровнем защиты IP54–IP65, где доступ к кнопкам затруднён
• Системы с несколькими источниками питания - чтобы точно определить, какой контур отключен

Практические советы

• Перед первым использованием проверьте ход рукоятки - он должен быть четким, без заклиниваний. Люфт более 2 мм указывает на неверную сборку
• При монтаже в сыром помещении - после установки смажьте ось силиконовой смазкой, подходящей для электрооборудования
• Не допускайте попадания воды внутрь механизма через зазоры - хотя рукоятка герметична, ее не рассчитана на длительное воздействие жидкости
• При необходимости замены - всегда используйте оригинальную рукоятку VUR32-H-400-250 от EKF. Аналоги могут иметь другую длину или угол поворота, что опасно!
