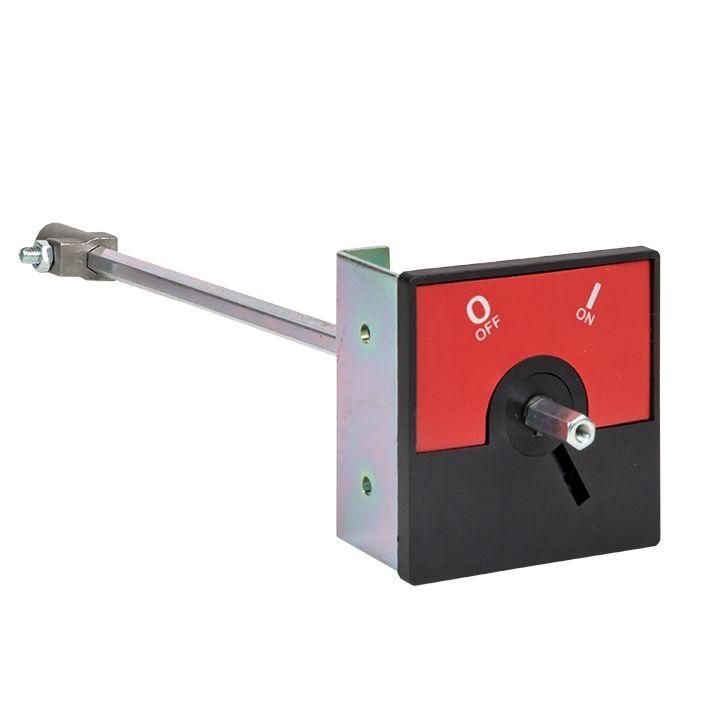

Комплект для управления через дверь рубильниками-выключателями (без рукоятки) PowerSwitch 63-100А EKF psds-ls-63-100

Рукоятка для управления через дверь рубильниками-выключателями PowerSwitch 63–100А от EKF позволяет безопасно управлять устройством извне, не открывая щит. Артикул PSDS-LS-63-100 совместим с силовыми выключателями серии PROxima и рассчитана на длительную эксплуатацию в промышленных условиях.

Назначение и область применения

Рукоятка для управления через дверь рубильниками-выключателями PowerSwitch 63–100А используется для удалённого включения и отключения питания в распределительных щитах. Подходит для установки на шкафах, где требуется доступ к рубильнику без вскрытия корпуса - например, на производствах, в цехах, на насосных станциях или в системах автоматизации. Применяется исключительно с выключателями-разъединителями PowerSwitch серии PROxima номиналом 63–100 А.

Технические характеристики

• Тип изделия: рукоятка для управления через дверь
• Совместимость: выключатели-разъединители PowerSwitch 63–100 А серии PROxima
• Наличие замка: да - возможность запирания в положении «выкл» для безопасности обслуживания
• Наличие оси: да - встроенный вал для передачи движения
• Наличие оси-переходника: да - обеспечивает соединение с механизмом рубильника без дополнительных компонентов
• Цвет: черный
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Рукоятка для управления через дверь рубильниками-выключателями PowerSwitch 63–100А устанавливается только на модели PowerSwitch серии PROxima с номинальным током 63–100 А. Для монтажа необходимо:

• Убедиться, что установленный рубильник имеет соответствующий фланец для крепления рукоятки;
• Закрепить рукоятку на внешней стороне двери щита, совместив ось с входным отверстием механизма;
• Подсоединить ось-переходник - она уже встроена, не требует дополнительных деталей;
• Зафиксировать замок в нужном положении для предотвращения случайного включения.

Не используйте рукоятку с другими сериями или моделями - несовместимость может повредить механизм или нарушить работу защиты.

Безопасность и стандарты

Рукоятка для управления через дверь рубильниками-выключателями PowerSwitch 63–100А соответствует требованиям безопасности, предусмотренным для оборудования класса IP65 и выше. Комплектация с замком позволяет применять её в соответствии с нормами LOTO (Lock Out Tag Out) для работ по техобслуживанию. Устройство работает в паре с рубильниками, имеющими быстрое размыкание контактов (13,8 мс), что снижает риск возникновения дуги при отключении.

Преимущества

• Интегрированная ось и переходник - не нужны дополнительные адаптеры или доработки;
• Механизм замка надёжно фиксирует рукоятку в положении «выключено» - минимизирует риск ошибочного включения;
• Чёрный цвет обеспечивает высокую контрастность и удобство визуального определения состояния;
• Долгий гарантийный срок (84 месяца) указывает на прочность материалов и качество сборки;
• Совместимость с конструкцией рубильников PowerSwitch - точная механическая согласованность без люфтов.

Ограничения применения

• Не применяйте рукоятку с рубильниками других брендов или серий - даже если они имеют аналогичный токовый номинал;
• Не используйте в средах с постоянным воздействием открытого пламени или химически активных растворителей - хотя материал устойчив к CO₂, он не предназначен для агрессивных сред;
• Не допускайте механических ударов по рукоятке - хоть конструкция ударопрочна, чрезмерные усилия могут деформировать внутреннюю ось;
• Не эксплуатируйте при температуре ниже –25 C или выше +60 C - указаны рабочие условия самого рубильника, которые распространяются и на рукоятку.

Примеры использования

• Щитовая на производстве с несколькими станками - управление питанием каждого участка через закрытый шкаф;
• Автоматическая линия с необходимостью блокировки питания во время ремонта - замок рукоятки позволяет применять процедуры LOTO;
• Жилищно-коммунальные объекты - управление питанием лифтов, насосов или тепловых пунктов без доступа внутрь щита;
• Объекты с повышенными требованиями к безопасности - больницы, школы, лаборатории, где важно исключить случайное включение.

Практические советы

• Перед установкой проверьте глубину посадочного отверстия на рубильнике - ось-переходник должна войти полностью без зазора;
• При использовании нескольких рукояток в одном щите помечайте каждую - чтобы избежать путаницы при аварийном отключении;
• Не затягивайте крепёж слишком сильно - пластиковые элементы внутри рукоятки чувствительны к перегрузкам;
• Проверяйте состояние замка ежеквартально - особенно в помещениях с высокой влажностью или пылью;
• Если рукоятка стала трудно двигаться - не используйте силу; проверьте соответствие оси и наличие загрязнений в механизме рубильника.
