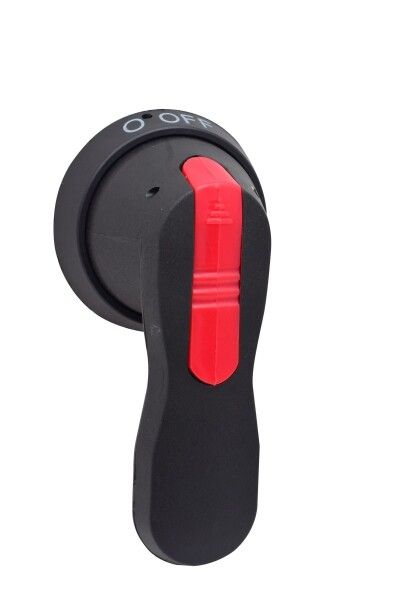

Рукоятка для управления через дверь рубильниками TwinBlock 80-100А PROxima EKF tb-80-100-dh

Рукоятка для управления через дверь рубильниками TwinBlock 40-125А от EKF позволяет управлять выключателями-разъединителями из-за закрытой двери щита, обеспечивая безопасную и удобную операцию без необходимости открывать корпус. Артикул tb-80-100-dh совместим с моделями 40–125 А серии TwinBlock и оснащена встроенным замком для фиксации положения.

Назначение и область применения

Рукоятка для управления через дверь рубильниками TwinBlock 40-125А используется для дистанционного включения и отключения силового оборудования через закрытую дверцу распределительного шкафа. Применяется в системах распределения электроэнергии на объектах промышленного, коммерческого и жилищного назначения - например, в щитовых автоматизации производственных линий, насосных станциях, HVAC-системах.

Технические характеристики

• Тип изделия: рукоятка с ручкой
• Способ монтажа: крепится непосредственно на аппарат
• Совместимость: выключатели-разъединители TwinBlock 40–125 А
• Наличие замка: да - фиксирует рукоятку в положении «выкл» для предотвращения случайного включения
• Степень защиты: IP20 - защищает от доступа пальцев и предметов более 12 мм, не защищает от воды и пыли
• Цвет: черный
• Климатическое исполнение: УХЛ3 - рассчитана на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запыленности
• Гарантийный срок: 84 месяца
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)

Совместимость и монтаж

Рукоятка TwinBlock 40-125А совместима только с выключателями-разъединителями серии TwinBlock мощностью 40–125 А. Она **не подходит** для моделей 160 А и выше - для них требуются другие типы рукояток. Обратите внимание: рубильники на 80 А и 100 А уже поставляются с рукояткой в комплекте; данная модель нужна только при замене или при сборке щита с другими моделями (40, 63, 125 А).

Монтаж выполняется путём вставки рукоятки в специальный паз на лицевой части аппарата. Для надёжной работы необходимо точно совместить шлицы рукоятки с валом механизма. После установки проверьте свободное перемещение и плотность фиксации замка.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008), что гарантирует соответствие международным нормам безопасности для устройств коммутации. Встроенная система замка соответствует правилам LOTO (Lock Out Tag Out) - позволяет заблокировать рубильник в отключенном состоянии для проведения обслуживания.

Преимущества

• Замок исключает случайное включение - повышает безопасность персонала при техобслуживании
• Чёрный цвет и эргономичная форма обеспечивают хорошую видимость и комфортное управление даже в плохо освещённых местах
• Поддерживает работу в широком диапазоне температур - подходит для холодных помещений и неотапливаемых зданий
• Не требует дополнительных инструментов для установки - монтаж занимает менее минуты

Ограничения применения

• Не применяется в условиях постоянного воздействия воды, брызг или высокой запылённости - степень защиты IP20 недостаточна для открытых площадок или сырых помещений
• Несовместима с выключателями других серий и брендов - только с TwinBlock 40–125 А
• Не предназначен для частой коммутации под нагрузкой - предназначен только для отключения/включения при отсутствии тока (функция разъединителя)
• Не работает с моделями 160 А и выше - требуется другая рукоятка

Примеры использования

• Щитовая автоматизации на заводе: рукоятка смонтирована на двери шкафа управления, оператор включает/отключает питание станка без вскрытия корпуса
• Жилой дом: рукоятка на главном рубильнике в этажном щите позволяет отключить питание всей квартиры при аварии, не входя в щитовую
• Объект с ограниченным доступом: рукоятка с замком используется в помещениях, где доступ к оборудованию контролируется - например, в серверных или медицинских учреждениях

Практические советы

• Перед установкой убедитесь, что рубильник полностью отключён и обесточен - даже при наличии замка соблюдайте правила электробезопасности
• Проверьте посадочный диаметр вала аппарата - он должен точно соответствовать внутреннему контуру рукоятки (стандартный для TwinBlock 40–125 А)
• Если рукоятка теряет плавность хода - не используйте усилие. Возможно, внутри механизма скопилась пыль - продувка сухим воздухом решит проблему
• Для долговечности замка периодически проверяйте его работоспособность - особенно перед плановым техобслуживанием
• При замене старой рукоятки сохраняйте оригинальный ключ - он не всегда поставляется дополнительно
