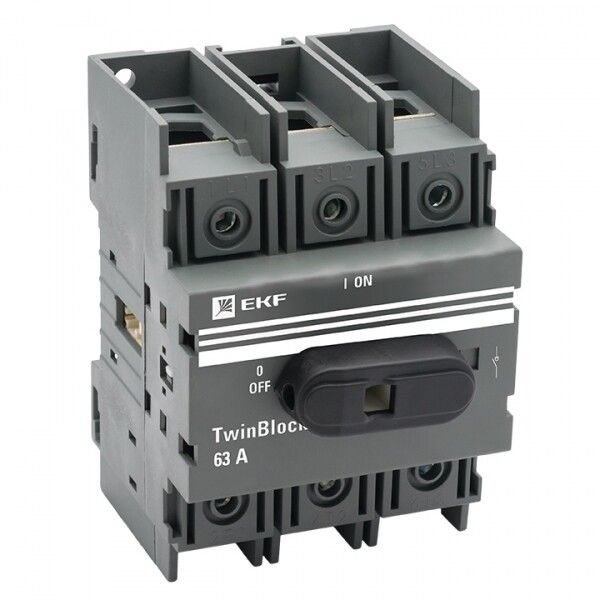

Рубильник 63A 3P c рукояткой управления для прямой установки TwinBlock EKF | tb-63-3p-f

Рубильник 63 ампер 3 полюса с рукояткой управления для прямой установки TwinBlock - это надёжный выключатель-разъединитель нагрузки от EKF, предназначенный для безопасного отключения трёхфазных цепей до 690 В в распределительных щитах. Артикул tb-63-3p-f обеспечивает прямую механическую управляемость и соответствует требованиям промышленной автоматизации.

Назначение и область применения

Рубильник 63 ампер 3 полюса с рукояткой управления для прямой установки TwinBlock используется для ручного отключения и включения трёхфазных электрических цепей. Он выполняет функции главного выключателя, сервисного выключателя и устройства аварийной остановки. Подходит для установки в распределительные щиты на DIN-рейку. Применяется в системах питания станков, конвейеров, насосов, компрессоров и других промышленных потребителей с активной или слабоиндуктивной нагрузкой.

Технические характеристики

• Номинальный ток: 63 А
• Количество полюсов: 3
• Номинальное напряжение: 400–690 В переменного тока, 50/60 Гц
• Номинальная мощность при 400 В (AC-23): 39 кВт
• Условный номинальный ток короткого замыкания (Icu): 13 кА
• Номинальный кратковременно выдерживаемый ток: 1 кА
• Степень защиты: IP30 - защищён от доступа к опасным частям, но не от пыли и воды
• Способ монтажа: крепление на DIN-рейку 35 мм
• Тип присоединения: винтовые зажимы для проводов
• Рукоятка: рычаг поворотный, установлен прямо на корпусе
• Цвет элементов управления: чёрный
• Количество вспомогательных контактов: 0

Совместимость и монтаж

Рубильник 63 ампер 3 полюса с рукояткой управления для прямой установки TwinBlock совместим с любыми стандартными DIN-рейками шириной 35 мм. Монтаж осуществляется фиксацией на рейку с помощью защёлок на задней части корпуса. Для подключения используйте одножильные или многожильные провода сечением до 25 мм2 - зажимы рассчитаны на этот диапазон. Нельзя устанавливать устройство в условиях повышенной запылённости или влажности - степень защиты IP30 не обеспечивает защиту от внешних воздействий. Кабели подключаются к верхним и нижним клеммам - полярность не важна, так как это разъединитель, а не коммутационное устройство с защитой.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-3 для выключателей-разъединителей. Обеспечивает видимый разрыв цепи при отключении - обязательное требование для сервисного и аварийного отключения. Конструкция исключает случайное включение при открытых дверях шкафа. Отсутствие вспомогательных контактов означает, что нельзя использовать его для дистанционной сигнализации состояния - для этого требуется модель с контактами.

Преимущества

• Жесткая конструкция в одном корпусе - снижает риск некорректного монтажа
• Поворотная рукоятка удобна для быстрого ручного отключения даже в темноте
• Высокая коммутационная способность (13 кА) позволяет применять в сетях с высокими токами КЗ
• Совместимость с другими изделиями серии TwinBlock - можно собирать комплексные решения
• Не требует дополнительных комплектующих - рукоятка уже установлена

Ограничения применения

• Не предназначен для частого включения/выключения - не имеет дугогашения, как автоматический выключатель
• IP30 не допускает использование во влажных помещениях, на улице или в пыльных средах
• Нет вспомогательных контактов - невозможно подключить сигналы состояния к контроллеру
• Максимальный ток 63 А - не подходит для нагрузок выше 39 кВт при 400 В
• Не работает как защитное устройство - не отключает при перегрузках или КЗ, только вручную

Примеры использования

• Главная точка отключения трёхфазного станка с двигателем 30 кВт перед техобслуживанием
• Автоматическая остановка конвейера при аварийном срабатывании кнопки экстренного отключения
• Разъединение группы освещения или нагревательных приборов в распределительном щите
• Обеспечение изоляции участка сети при ремонте другого оборудования

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - максимальное 25 мм2, минимальное - 1,5 мм2
• При сборке щита оставьте свободное место вокруг рубильника - он требует пространства для поворота рукоятки
• Не используйте этот рубильник вместо автомата - он не защищает от перегрузок, только создаёт видимый разрыв
• Если нужна сигнализация состояния (вкл/выкл), выбирайте модель с вспомогательными контактами - например, TB-63-3P-F-A
• Для работы в пыльных или влажных местах применяйте модели с более высокой степенью защиты - IP54 и выше
