Выключатель нагрузки 3П 63А 230В ВН-32-363-УХЛ3-КЭАЗ - 141640

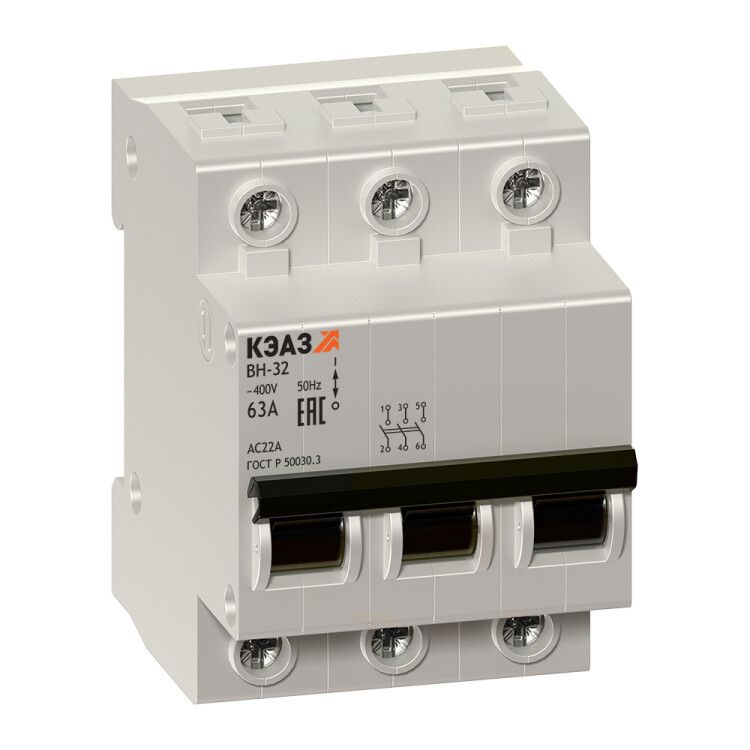

Выключатель нагрузки модульный ВН-32-363-УХЛ3 3П 63А 230В от КЭАЗ - компактный трёхполюсный аппарат для безопасного отключения нагрузки в распределительных щитах. Он сочетает надёжность классического выключателя с удобством модульной установки на DIN-рейку и предназначен для частых операций включения и отключения. Артикул 141640 соответствует сериям ВН-32 и Бюджетный модуль.

Назначение и область применения

Выключатель нагрузки модульный ВН-32-363-УХЛ3 3П 63А 230В используется для ручного отключения и включения электрической цепи под нагрузкой. Он не предназначен для автоматической защиты от перегрузок или коротких замыканий - это функция автоматических выключателей. Устройство применяется в качестве разъединителя перед обслуживанием оборудования или для управления нагрузкой вручную.

• Подходит для вводно-распределительных устройств (ВРУ) и групповых щитов
• Идеален для станков, насосов, вентиляторов, нагревательных элементов
• Часто устанавливается перед автоматическими выключателями для изоляции участка сети

Технические характеристики

• Номинальный ток: 63 А - способен длительно проводить ток до этого значения без перегрева
• Номинальное напряжение: 400 В - рассчитан на работу в сетях 380–400 В переменного тока
• Количество полюсов: 3 - управляет всеми фазами одновременно
• Род тока: Переменный (AC) - работает только в сетях 50/60 Гц
• Способ монтажа: На DIN-рейку шириной 17,5 мм - совместим со стандартными щитами
• Модульная ширина: 3 модуля (54 мм) - занимает мало места в щите
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные медные жилы
• Тип подключения: Винтовые зажимы - надёжное соединение, требует периодической проверки затяжки
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, допустима повышенная влажность
• Исполнение рукоятки: Тумблер - удобный переключатель в положении “вкл/выкл”

Совместимость и монтаж

Выключатель нагрузки модульный ВН-32-363-УХЛ3 3П 63А 230В легко устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно зафиксировать его на рейке и подключить кабель через винтовые зажимы. Подключение выполняется с соблюдением полярности - вход и выход помечены на корпусе. Монтаж возможен в любую сторону, но рекомендуется располагать рукоятку так, чтобы её перемещение вверх соответствовало включению.

Обязательно используйте клеммы с подходящим сечением - не более 35 мм2. Для многожильных проводов примените наконечники. После монтажа проверьте плотность затяжки винтов - ослабление вызывает перегрев.

Безопасность и стандарты

Выключатель нагрузки ВН-32-363-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и ТУ3424-073-05758109-2013. Это гарантирует соответствие механической прочности, тепловой стойкости и электрической целостности. Однако он не имеет функции автоматического отключения - поэтому обязательно устанавливайте его в паре с автоматическим выключателем для защиты от аварийных ситуаций.

Преимущества

• Компактность - всего 3 модуля, экономит место в щите
• Надёжность - проверенная конструкция от КЭАЗ, известного производителя
• Простота эксплуатации - тумблер обеспечивает чёткое позиционирование состояния
• Совместимость с бюджетным оборудованием - идеально для систем, где важна цена и базовая функциональность
• Широкий диапазон рабочих температур - подходит для холодных помещений и неотапливаемых объектов

Ограничения применения

• Не предназначена для работы в условиях высокой запылённости, сырости или внешнего воздействия - IP20 не защищает от воды и пыли
• Не может использоваться как средство защиты от КЗ или перегрузки - требуется обязательная установка автомата
• Не поддерживает дистанционное управление - только ручное включение/отключение
• Не имеет сигнализирующих контактов - нельзя подключить удалённый контроль состояния
• Не рекомендуется для частого включения-отключения свыше 10 раз в час - риск износа контактной группы

Примеры использования

• Разъединитель перед частотным преобразователем на промышленном станке
• Главный рубильник в щите насосной станции
• Ручной выключатель для питания системы отопления в административном здании
• Отключающее устройство перед группой освещения в гараже или складе

Практические советы

• Выбирайте этот выключатель только тогда, когда нужна ручная коммутация под нагрузкой - для защиты используйте автоматический выключатель рядом
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частом использовании
• Не устанавливайте в местах с вероятностью попадания брызг, конденсата или пыли - IP20 недостаточно
• При замене старого аппарата убедитесь, что новый также имеет 3 модуля и 63 А - иначе потребуется изменение планировки щита
• Для больших сечений кабеля (25–35 мм2) используйте наконечники - это предотвращает повреждение жил при затяжке
