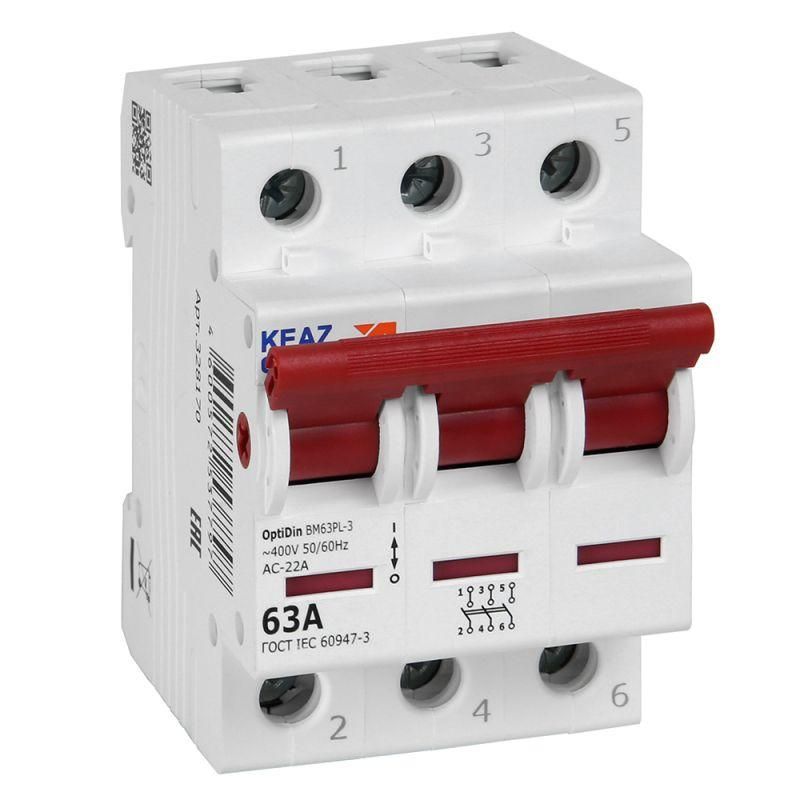

Выключатель нагрузки модульный OptiDin BM63PL-363-УХЛ3 (BM63PL) | 328170 КЭАЗ

Выключатель нагрузки модульный 3П 63А 400В BM63PL-363-УХЛ3 (ВМ63PL) от КЭАЗ предназначен для безопасного отключения электрической цепи в распределительных щитах. Это надёжный разъединитель, который обеспечивает механический разрыв цепи без автоматического срабатывания по току - идеально подходит для управления питанием всего помещения или участка сети.

Назначение и область применения

Выключатель нагрузки модульный 3П 63А 400В BM63PL-363-УХЛ3 (ВМ63PL) используется исключительно как ручной разъединитель - он не защищает от перегрузок или коротких замыканий. Его задача - физически от disconnectить цепь для обслуживания, ремонта или аварийного отключения. Применяется в качестве главного рубильника в вводно-распределительных шкафах (ВРЩ), щитах многоквартирных домов, офисов, производственных помещений. Подходит для управления всеми потребителями одного этажа, квартиры или группы оборудования.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 63 А
• Количество полюсов: 3
• Тип устройства: Выключатель-разъединитель нагрузки
• Способ монтажа: На DIN-рейку шириной 17,5 мм
• Занимаемая ширина: 3 модуля (54 мм)
• Тип рукоятки: Поворотный рычаг - удобно включать/выключать даже в плотном щите
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и влаги
• Исполнение: УХЛ3 - рассчитан на работу в условиях умеренного и холодного климата, в закрытых помещениях

Совместимость и монтаж

Выключатель нагрузки модульный 3П 63А 400В BM63PL-363-УХЛ3 (ВМ63PL) совместим со всеми стандартными DIN-рейками типа TS35. Устанавливается в щитах с достаточным свободным местом - занимает три модуля. Для подключения используйте провода сечением до 25 мм2 (медные). Надёжная фиксация достигается за счёт зажимов на задней части корпуса. После установки проверьте, что рычаг легко перемещается между положениями «ON» и «OFF» без усилий. Не допускается монтаж в открытых, сырых или запылённых средах из-за низкой степени защиты IP20.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Конструкция гарантирует четкий визуальный контроль состояния контактов - при отключенном положении виден разрыв всех трёх полюсов. Отключение выполняется вручную, без автоматических механизмов - это снижает риск случайного срабатывания, но требует ответственного подхода к операциям. Не применяйте устройство для частого включения/отключения под нагрузкой более 63 А - это сокращает срок службы контактов.

Преимущества

• Чёткая визуальная индикация состояния - рычаг явно показывает, включено или отключено
• Надёжный механический разрыв цепи - выше, чем у автоматических выключателей
• Устойчивость к высоким импульсным токам - подходит для цепей с мощными двигателями
• Компактность - занимает всего 3 модуля, экономит место в щите
• Произведён в России (КЭАЗ) - гарантированное качество сборки и долгий срок службы

Ограничения применения

• Не является автоматическим выключателем - не отключает при перегрузке или КЗ
• Не предназначена для частого включения/отключения под нагрузкой - рекомендовано не более 1–2 раз в день
• IP20 - нельзя использовать во влажных, пыльных или наружных условиях
• Не поддерживает дистанционное управление - только ручное воздействие
• Не совместим с системами автоматизации без внешних приводов

Примеры использования

• Главный выключатель в щите квартиры - отключает всю электропроводку перед ремонтными работами
• Общий разъединитель на входе в производственный участок с несколькими станками
• Рубильник для отключения питания системы освещения торгового зала после рабочего дня
• Резервный отключающий элемент в щите насосной станции - для безопасности при техобслуживании

Практические советы

• Перед монтажом убедитесь, что номинальный ток нагрузки не превышает 63 А - иначе возможен перегрев контактов
• Подключайте провода строго под зажимы, не затягивайте слишком сильно - можно повредить контактную группу
• Используйте этот выключатель только в паре с автоматическими выключателями - они будут выполнять функцию защиты
• Проверяйте состояние контактов раз в год - особенно если устройство часто использовалось под нагрузкой
• Выбираете аналог? Обратите внимание на серию OptiDin BM63 - все модели этой линейки имеют одинаковые габариты и принцип работы
