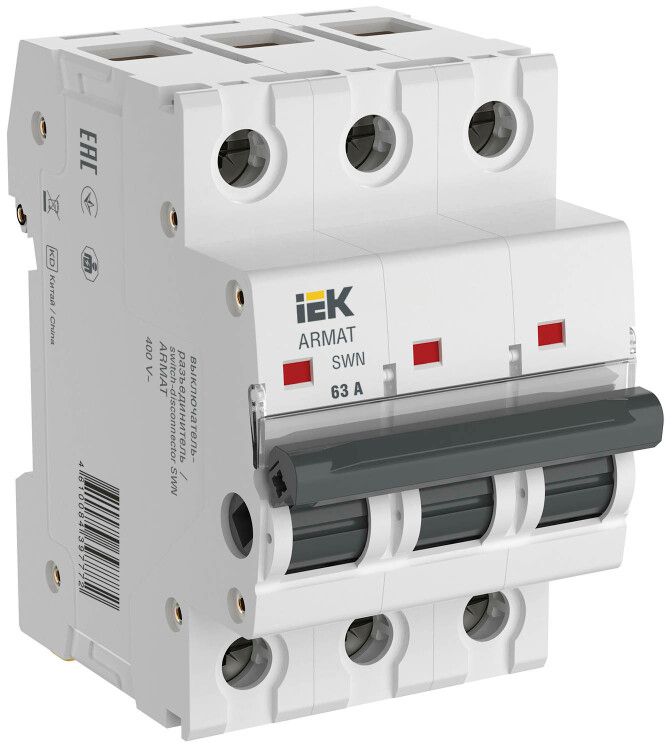

Выключатель нагрузки SWN 3P 63А | AR-SWN-3-063 IEK ARMAT

Выключатель нагрузки 3-полюсный 63А от IEK (ИЭК), артикул ar-swn-3-063, предназначен для безопасного отключения электрических цепей под нагрузкой. Этот аппарат из серии ARMAT сочетает надёжность механического размыкания и долгий срок службы, что делает его подходящим решением для распределительных щитов на объектах с высокими требованиями к управляемости.

Назначение и область применения

Выключатель нагрузки 3-полюсный 63А используется для ручного включения и отключения электрических цепей, когда через них проходит рабочий ток. Он не защищает от перегрузок или коротких замыканий - эти функции возложены на автоматические выключатели. Применяется в качестве коммутационного аппарата перед УЗО, автоматами или группой оборудования. Подходит для установки в силовые щиты на производстве, в торговых центрах, на складах и других объектах с постоянной нагрузкой до 63 А.

Технические характеристики

• Номинальный ток: 63 А - способен длительно проводить ток до этого значения без перегрева;
• Номинальное напряжение: 400 В переменного тока (AC) - рассчитан на трёхфазную сеть 380–400 В;
• Количество полюсов: 3 - одновременно размыкает все три фазы;
• Степень защиты IP20 - защищён от прикосновений к токоведущим частям, но не герметичен, требует установки внутри закрытого щита;
• Модульная ширина: 3 модуля (54 мм) - совместим со стандартными DIN-рейками и щитами;
• Срок службы: 15 лет - при условии соблюдения режимов эксплуатации и отсутствия сверхтоков;
• Функция переключения: выключатель-разъединитель нагрузки - обеспечивает видимый разрыв цепи, необходимый для обслуживания;
• Контакты: нет НЗ-контактов, нет переключающих контактов - работает только как двухпозиционный выключатель “вкл/выкл”;
• Цвет колпачка: прочее - индикация состояния не предусмотрена.

Совместимость и монтаж

Выключатель нагрузки 3-полюсный 63А устанавливается на DIN-рейку шириной 3 модуля. Клеммы предназначены для подключения медных жил сечением до 25 мм2. Для правильного монтажа важно соблюдать порядок подвода питания: входные кабели подключаются к верхним клеммам, выходные - к нижним. Монтаж допускается только в сухих помещениях, где температура не опускается ниже -25 C и не превышает +40 C. Не рекомендуется использовать вне щитового корпуса из-за низкой степени защиты IP20.

Безопасность и стандарты

Выключатель нагрузки 3-полюсный 63А соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60947-3. Конструкция обеспечивает двойной разрыв каждого полюса - это гарантирует полное отключение цепи и исключает возможность случайного включения при ремонте. Обеспечивает видимый разрыв, что является обязательным требованием для работ по техобслуживанию согласно ПУЭ.

Преимущества

• Усиленные контактные группы - выдерживают многократные операции включения/отключения под нагрузкой, в отличие от обычных автоматов;
• Долгий срок службы - до 15 лет при регулярном использовании, снижает затраты на замену;
• Чёткий механический ход рычага - позволяет легко определить состояние устройства (“вкл” / “выкл”) даже в условиях плохой освещённости;
• Совместимость с другими компонентами серии ARMAT - можно собирать единый щит с автоматами, УЗО и рубильниками одного бренда.

Ограничения применения

• Не предназначен для защиты от коротких замыканий - обязательно требуется установка автомата или предохранителя в цепи;
• Не имеет защиты от перегрузок - нельзя применять вместо автоматического выключателя;
• IP20 - запрещено использование во влажных, пыльных или наружных условиях;
• Не поддерживает дистанционное управление - только ручное включение/отключение;
• Отсутствие индикации - невозможно визуально определить наличие напряжения на выходе.

Примеры использования

• Разъединение трёхфазного двигателя перед техническим обслуживанием;
• Отключение питание конвейера или насосной станции для планового ремонта;
• Коммутирование группы светильников в административном здании;
• Подключение автономного генератора в системе резервного питания (в паре с автоматом).

Практические советы

• Выбирая выключатель нагрузки 3-полюсный 63А, проверьте соответствие номинала вашей нагрузке - не превышайте 63 А, особенно при частых включениях;
• Обязательно используйте его вместе с автоматическим выключателем - он лишь разъединяет, но не защищает;
• При сборке щита следите за плотностью затяжки клемм - слабый контакт вызывает нагрев и преждевременный износ;
• Для удобства обслуживания устанавливайте его на уровне глаз - так легче контролировать положение рычага;
• Не применяйте в местах с возможностью попадания воды, пыли или агрессивных сред - IP20 недостаточно для таких условий.
