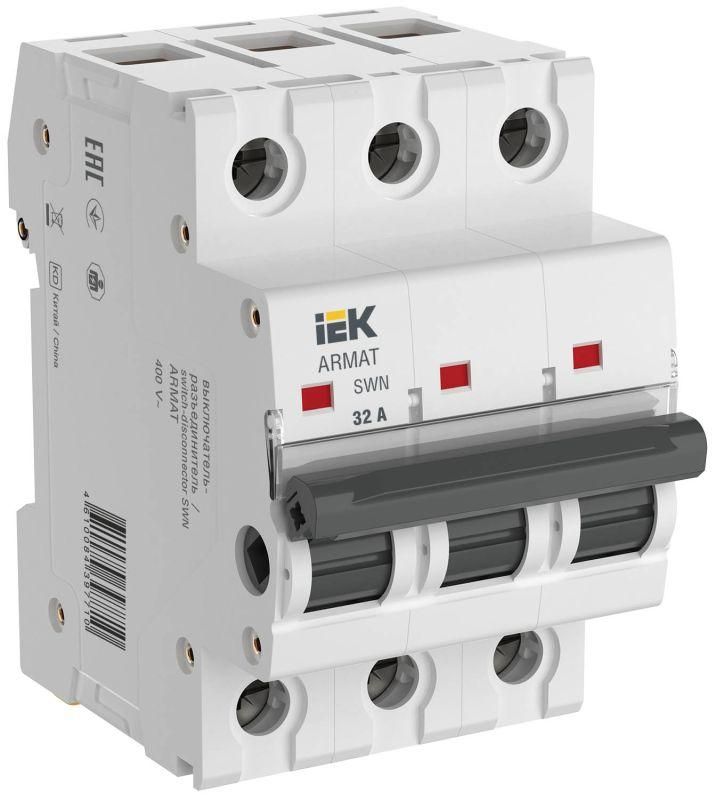

Выключатель нагрузки SWN 3P 32А | AR-SWN-3-032 IEK ARMAT

Выключатель нагрузки 3 полюса 32 А от бренда IEK (ИЭК), артикул ar-swn-3-032, предназначен для безопасного коммутации силовых цепей под нагрузкой. Отличается повышенной долговечностью контактов и надежным двойным размыканием, что делает его оптимальным решением для распределительных щитов на объектах промышленного и коммерческого назначения.

Назначение и область применения

Выключатель нагрузки 3 полюса 32 А используется для ручного включения и отключения электрических цепей, когда через них проходит рабочий ток. Он не защищает от перегрузок или КЗ - эти функции выполняют автоматы. Его задача - обеспечить четкий физический разрыв цепи для обслуживания, ремонта или аварийного отключения.

Подходит для установки в распределительных щитах на предприятиях, в производственных помещениях, на насосных станциях, в системах вентиляции и других местах, где требуется частое управление мощными нагрузками без необходимости защиты от сверхтоков.

Технические характеристики

• Номинальный ток: 32 А - способен длительно проводить ток до этого значения без перегрева;
• Номинальное напряжение: 400 В переменного тока - рассчитан на использование в трехфазных сетях 380–400 В;
• Количество полюсов: 3 - одновременно размыкает все три фазы;
• Тип напряжения: AC - работает только с переменным током;
• Степень защиты IP20 - защищен от доступа пальцами и крупными предметами, но не герметичен - устанавливается внутри закрытых щитов;
• Модульная ширина: 3 модуля - занимает 54 мм по стандарту DIN 43880, легко помещается в типовые щиты;
• Срок службы: 15 лет - расчетный срок работы при соблюдении условий эксплуатации;
• Функция переключения: Выключатель-разъединитель нагрузки - сочетает функции управления и изоляции цепи;
• Количество контактов: 0 - не имеет встроенной сигнализации или доп. контактных групп;
• Тип лампы: не применимо - не предназначено для управления освещением.

Совместимость и монтаж

Выключатель нагрузки 3 полюса 32 А монтируется на DIN-рейку шириной 35 мм. Установка осуществляется путём защёлкивания - никаких болтов или дополнительных креплений не требует. Подключение проводов происходит через зажимы с винтовым креплением - рекомендуется использовать жилы сечением до 16 мм2 медных проводов.

Убедитесь, что входящие и выходящие кабели соответствуют номинальному току 32 А. Для многожильных проводов используйте наконечники. Перед заменой обязательно отключите питание всей цепи - даже при выключенном положении устройства возможна опасность при наличии напряжения со стороны питания.

Безопасность и стандарты

Выключатель нагрузки 3 полюса 32 А соответствует требованиям ГОСТ Р МЭК 60947-3 и сертифицирован для использования в России. Конструкция предусматривает механическую блокировку между положениями “Вкл”/“Откл”, предотвращающую случайную активацию во время обслуживания. Наличие двойного разрыва контактов исключает риск возникновения дуги между полюсами после отключения.

Преимущества

• Усиленные контакты обеспечивают более высокую износостойкость по сравнению с обычными автоматическими выключателями - особенно важно при частых операциях включения/выключения;
• Двойной разрыв каждого полюса гарантирует полное обесточивание цепи - повышает безопасность при работах на оборудовании;
• Компактная форма (3 модуля) экономит место в щите;
• Работает совместно с другими устройствами серии ARMAT - позволяет собирать унифицированные щиты;
• Отсутствие сложной электроники снижает вероятность отказа и упрощает диагностику.

Ограничения применения

• Не является защитным аппаратом - нельзя применять вместо автомата для защиты от перегрузок и коротких замыканий;
• IP20 не допускает установку вне закрытых щитов - запрещена эксплуатация на открытых площадках, в сырых или пыльных условиях;
• Не поддерживает дистанционное управление - только ручное переключение рычагом;
• Не предназначен для управления емкостными или индуктивными нагрузками выше классической мощности - например, большие двигатели требуют специальных контакторов;
• Не имеет световой индикации состояния - необходимо внешнее решение для контроля положения.

Примеры использования

• Отключение трёхфазного станка перед плановым техобслуживанием;
• Разъединение группы нагревательных элементов в термокамере;
• Автоматическое отключение насосной группы при аварийной ситуации;
• Обеспечение видимого разрыва цепи согласно правилам безопасности при работе на энергоустановках;
• Комбинирование с автоматическим выключателем в одном ряду щита - автомат защищает, выключатель обеспечивает удобство отключения.

Практические советы

• Выбирая выключатель нагрузки 3 полюса 32 А, проверьте соответствие посадочных габаритов вашего щита - ширина 3 модуля должна точно подходить под имеющееся свободное место;
• Перед первым включением убедитесь, что все провода плотно затянуты - плохой контакт вызывает нагрев и преждевременный износ;
• Не применяйте этот выключатель для регулярного пуска двигателей - он не рассчитан на ударные токи стартера. Для таких целей нужен контактор;
• Частые операции включения/отключения увеличивают износ - если потребуется больше 1000 циклов в год, рассмотрите вариант с контактором + рубильник;
• Артикул ar-swn-3-032 совместим с комплектующими серии ARMAT от IEK - можно заказывать аналогичные устройства для единого стандарта сборки щитов.
