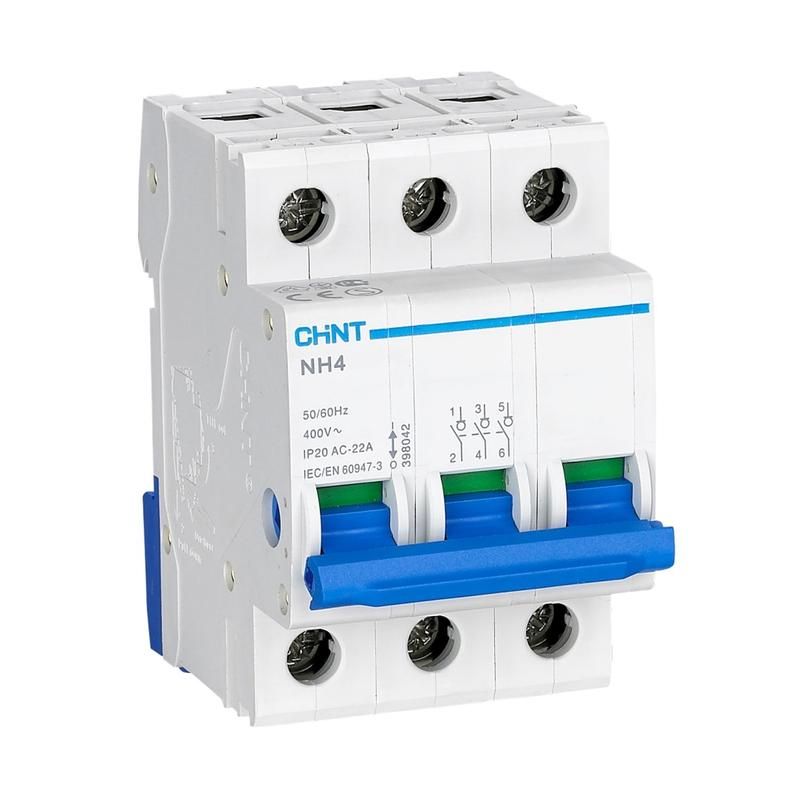

Выключатель нагрузки NH4 3P 32A (DB) (R) | 398043 CHINT

Выключатель нагрузки 3-полюсный 32А NH4 (R) от CHINT - устройство для безопасного ручного отключения и включения электрической нагрузки в распределительных щитах. Артикул 398043 предназначен для работы в бытовых и промышленных системах с током до 32 А, обеспечивает надёжное механическое размыкание цепи и соответствует требованиям серии NH4.

Назначение и область применения

Выключатель нагрузки 3-полюсный 32А NH4 (R) используется для ручного отключения и включения трёхфазных электрических нагрузок. Он применяется в качестве коммутирующего аппарата в конце линии - например, для питания двигателей, нагревателей, конвейеров или другого оборудования в распределительных щитах. Устройство не рассчитано на автоматическое отключение при перегрузке или КЗ, поэтому его устанавливают совместно с предохранителями или автоматическими выключателями.

Технические характеристики

• Номинальный рабочий ток: 32 А при AC-3, 400 В
• Номинальная мощность: 12,8 кВт (при 400 В, AC-3)
• Количество полюсов: 3
• Тип управления: рычаг с положениями «ВКЛ» / «ОТКЛ»
• Присоединение проводов: винтовые зажимы
• Материал корпуса: пластик
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Монтаж: на DIN-рейку 35 мм
• Ширина одного полюса: 18 мм
• Механическая износостойкость: 8500 циклов включения/отключения
• Электрическая износостойкость: 1500 циклов при номинальной нагрузке
• Категория применения: AC22A - для включения и отключения активных и слабоиндуктивных нагрузок

Совместимость и монтаж

Выключатель нагрузки 3-полюсный 32А NH4 (R) совместим с любыми распределительными щитами, оснащёнными стандартной DIN-рейкой 35 мм. Для подключения используются медные кабели с площадью сечения до 16 мм2 (по рекомендациям производителя серии NH4). Подключение осуществляется через винтовые зажимы - необходимо плотно затянуть контакты, чтобы избежать перегрева. Устройство занимает три модуля (3 × 18 мм = 54 мм) на рейке. Совместим с шинами типа PIN и FORK, что позволяет использовать его в сборках с распределительными шинами.

Безопасность и стандарты

Выключатель соответствует требованиям серии NH4 и проектируется в соответствии с международными нормами для аппаратов управления нагрузкой. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не защищает от внешних воздействий - установка допускается только внутри закрытых щитов. Применение в помещениях с уровнем загрязнения 2 (обычные условия: сухо, без пылевых выбросов) является оптимальным.

Преимущества

• Чёткий визуальный индикация состояния - рычаг легко отличить в положении «ВКЛ» и «ОТКЛ»
• Устойчивость к механическому износу - 8500 циклов обеспечивают долгую службу даже при частом использовании
• Простота монтажа - фиксация на DIN-рейке и универсальные винтовые зажимы снижают время установки
• Совместимость с другими компонентами серии NH4 - можно собирать комплексные решения с предохранителями и автоматами того же бренда

Ограничения применения

• Не предназначен для отключения токов короткого замыкания - обязательно использование в паре с предохранителем или автоматическим выключателем
• IP20 не допускает установку во влажных, пыльных или наружных условиях
• Номинальный ток 32 А ограничен - для нагрузок выше 32 А требуется другой тип (например, 63–125 А из серии NH4)
• Не имеет функций автоматического отключения - требует ручного вмешательства

Примеры использования

• Отключение трёхфазного двигателя насоса в промышленном щите перед техобслуживанием
• Ручное управление питанием конвейера в пищевой линии
• Вводной выключатель для группы светильников или обогревателей в административном здании
• Компонент в распределительном щите с предохранителями для защиты от перегрузок

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - максимальное сечение 16 мм2, меньшие значения также подходят
• При установке в щит используйте пломбировочные устройства - это обязательное условие для безопасности при обслуживании
• Не используйте этот выключатель как основной защитный аппарат - он лишь разъединяет цепь, но не отключает аварийные токи
• Убедитесь, что в вашем щите есть место под 3 модуля (54 мм) - другие модели серии NH4 имеют большую ширину
• При работе с высокой нагрузкой регулярно проверяйте температуру зажимов - перегрев указывает на плохой контакт
