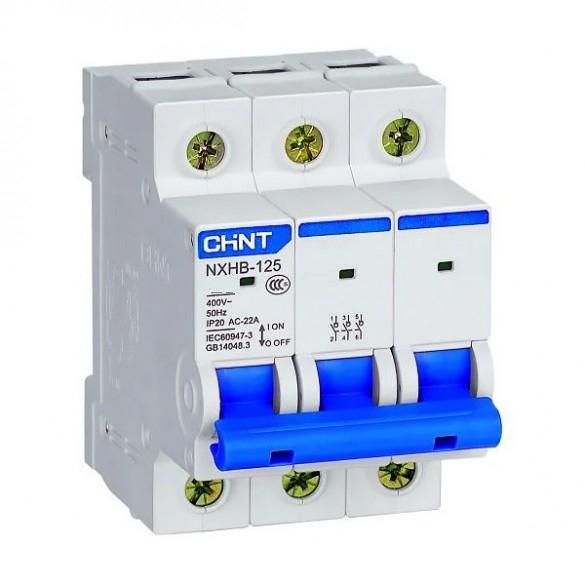

Выключатель нагрузки NXHB-125 3P 32A(R) | 193181 CHINT

Выключатель нагрузки 3 полюса 32 А NXHB-125 (R) - устройство для безопасного включения и отключения электрической нагрузки в трёхфазных сетях. Применяется в распределительных щитах промышленных и коммерческих объектов, обеспечивает механическое отсоединение цепи для проведения работ. Произведён бренда CHINT, артикул 193181.

Назначение и область применения

Выключатель нагрузки NXHB-125 (R) предназначен для ручного включения и отключения трёхфазной нагрузки при рабочих токах до 32 А. Он не рассчитан на автоматическое отключение при перегрузке или КЗ - это функция автоматических выключателей. Устройство используется как разъединитель: чтобы физически отделить участок сети от питания перед обслуживанием, ремонтом или заменой оборудования. Подходит для установки в конце линии - например, в щите на входе к станку, насосу, конвейеру или группе освещения.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который можно безопасно коммутировать;
• Количество полюсов: 3 - управление всеми тремя фазами одновременно;
• Напряжение: до 415 В переменного тока, 50/60 Гц - совместим с промышленными сетями 380–400 В;
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и влаги; требует установки внутри закрытого щита;
• Механическая износостойкость: 8500 циклов включения/отключения - срок службы при частом ручном управлении;
• Электрическая износостойкость: 1500 циклов - количество операций при нагрузке до 32 А;
• Ширина одного полюса: 18 мм - позволяет компактно устанавливать в щитах с DIN-рейкой;
• Монтаж: на стандартную DIN-рейку 35 мм;
• Подключение: гибкий кабель, шины типа PIN и FORK - подходят как для медных проводов, так и для сборных шин;
• Категория применения: AC21B, AC22A - определяет тип нагрузки (резистивная, индуктивная, двигательная);
• Кратковременный ток: 12×Ie / 1 сек - способен выдерживать кратковременные перегрузки, например, при пуске двигателя.

Совместимость и монтаж

Выключатель NXHB-125 (R) совместим со всеми стандартными щитами, где установлены DIN-рейки 35 мм. Для монтажа достаточно зафиксировать корпус на рейке - никаких дополнительных креплений не требуется. Подключение осуществляется через верхние и нижние зажимы: кабель зажимается винтовым контактным болтом. Шины типа PIN и FORK позволяют легко подключить распределительные шины без резки проводов. Обратите внимание: все три полюса должны быть подключены последовательно - нельзя использовать только один или два полюса, если остальные остаются под напряжением.

Безопасность и стандарты

Устройство соответствует международным требованиям к выключателям нагрузки: категории AC21B и AC22A, степень загрязнения 2. Серия NXHB-125 прошла испытания на механическую и электрическую долговечность. Однако IP20 не допускает использование вне закрытых щитов - даже капли воды или пыль могут повредить механизм. Нельзя применять в условиях повышенной влажности, сырых помещениях или на улице.

Преимущества

• Чёткое визуальное положение контактов - видно, открыт ли circuit;
• Фиксация в обоих положениях - предотвращает случайное открытие или закрытие;
• Компактная конструкция - занимает всего 54 мм по ширине (3 × 18 мм), экономит место в щите;
• Работает с различными типами подключений - удобен как для кабелей, так и для шинных систем;
• Высокая надёжность механики - 8500 циклов гарантируют длительную службу даже при активном использовании.

Ограничения применения

• Не является автоматическим выключателем - не отключает при перегрузке или коротком замыкании;
• Не подходит для частого коммутирования под нагрузкой более 1500 циклов - после этого возможен износ контактов;
• IP20 запрещает установку в открытом виде - обязательно помещать внутрь металлического или пластикового щита;
• Не применяется в цепях с высокими импульсными токами без согласования с проектом - например, мощные преобразователи частоты;
• Не рекомендуется для управления светодиодными источниками света с высоким пусковым током без учёта специфики нагрузки.

Примеры использования

• Вводной выключатель в распределительном щите станка - позволяет полностью отключить питание перед техобслуживанием;
• Отдельный разъединитель для группы конвейеров - даёт возможность отключить всю линию без демонтажа автоматов;
• Щит освещения торгового зала - обеспечивает безопасное отключение всех фаз при замене светильников;
• Распределительный щит офисного здания - используется как основной рубильник перед счетчиком или УЗО.

Практические советы

• Выбирая выключатель нагрузки NXHB-125 (R), проверьте, что ваша нагрузка не превышает 32 А - превышение снижает срок службы контактов;
• При подключении шин используйте только типы PIN и FORK, указанные в документации - другие формы могут не плотно прилегать;
• Перед первым включением убедитесь, что все полюсы подключены - работа с одним или двумя полюсами опасна;
• Не используйте устройство для частого включения/отключения двигателей - лучше сочетать с магнитным пускателем;
• Обязательно пометьте выключатель этикеткой: “Отключено - ремонт” - это требование правил безопасности.
