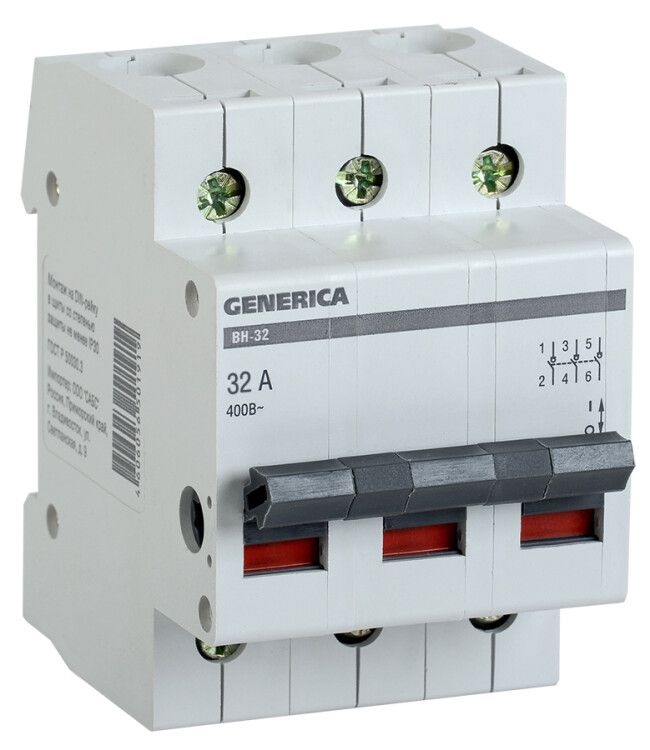

Выключатель нагрузки модульный (мини-рубильник) ВН-32 3Р 32А | MNV15-3-032 GENERICA IEK

Выключатель нагрузки (мини-рубильник) модульный ВН-32 3Р 32А от GENERICA и IEK - это компактное устройство для безопасного включения, отключения и разъединения трёхфазной цепи до 32 А. Применяется в распределительных щитах на DIN-рейке, особенно там, где требуется явное физическое размыкание цепи.

Назначение и область применения

Выключатель нагрузки (мини-рубильник) модульный ВН-32 3Р 32А предназначен для ручного управления трёхфазными цепями переменного тока. Он обеспечивает надёжное включение и отключение нагрузки при номинальном токе, а также выполняет функцию разъединителя - создаёт видимый воздушный зазор для безопасности при обслуживании. Устройство не предназначено для автоматического отключения при КЗ, но выдерживает кратковременные токи короткого замыкания за счёт механической прочности. Подходит для установки в силовые щиты промышленного и коммерческого оборудования: станки, насосы, системы вентиляции, конвейеры.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который устройство может проводить без перегрева
• Номинальное напряжение: 400 В AC - рассчитано на трёхфазную сеть 380–400 В
• Количество полюсов: 3 - размыкает все три фазы одновременно
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Модульная ширина: 3 М - занимает 3 модуля на DIN-рейке (54 мм)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Срок службы: 15 лет - при соблюдении условий эксплуатации и не более 10 000 операций включения/отключения
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Материал корпуса: пластик - устойчив к воздействию окружающей среды, не проводит ток
• Цвет: серый - соответствует стандартному цвету электрооборудования
• Рукоятка: рычаг перекидной - удобен для быстрого визуального определения состояния (вкл/выкл)
• Нормально разомкнутые контакты: 3 - каждый полюс имеет один контакт, размыкающий цепь при отключении

Совместимость и монтаж

Выключатель нагрузки (мини-рубильник) модульный ВН-32 3Р 32А монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть заднюю часть устройства на рейке. Подключение проводов осуществляется через винтовые зажимы - рекомендуется использовать жилы сечением 0,5–16 мм2 (медные). Обязательно отключите питание перед работой. Нельзя устанавливать устройство вне электрического щита из-за низкой степени защиты IP20. Совместим со всеми типами автоматических выключателей и УЗО, установленными рядом на той же рейке.

Безопасность и стандарты

Выключатель нагрузки (мини-рубильник) модульный ВН-32 3Р 32А соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Обеспечивает физическое разъединение цепи - обязательное условие для работы по правилам безопасности (ПУЭ). Отличается от автомата тем, что не имеет теплового и электромагнитного расцепителей - не отключится при перегрузке или КЗ самостоятельно. Его задача - ручное управление и разъединение, а не защита.

Преимущества

• Явное положение «вкл/выкл» - легко проверить состояние цепи визуально
• Компактность - занимает всего 3 модуля, экономит место в щите
• Надёжная механика - рычаг с фиксацией не проскальзывает и не самопроизвольно переключается
• Совместимость с серией ВН-32 - можно использовать в комплексе с другими элементами этой линейки
• Долгий срок службы - 15 лет при регулярном использовании

Ограничения применения

• Не применяется как самостоятельное защитное устройство - нельзя заменять им автоматический выключатель
• Не предназначен для частого включения/отключения - свыше 10 000 циклов снижают долговечность
• Не используется во внешних установках - IP20 не защищает от воды и пыли
• Не подходит для цепей с высокими пусковыми токами (например, мощные двигатели) без предварительного выбора подходящего автоматического выключателя
• Не имеет дугогашения - не отключает большие токи КЗ, только разъединяет уже отключённую цепь

Примеры использования

• Главный рубильник в распределительном щите станка с трёхфазным двигателем
• Разъединитель перед группой УЗО в щите торгового центра
• Ручной отключающий элемент для системы вентиляции в производственном помещении
• Изолирующее устройство для планового техобслуживания электрощита

Практические советы

• Выбирая выключатель нагрузки (мини-рубильник) модульный ВН-32 3Р 32А, убедитесь, что ваша нагрузка не превышает 32 А - лучше иметь запас 10–20%
• Подключайте провода плотно - слабый контакт вызывает нагрев и выход из строя
• Не используйте устройство для управления освещением - для этого есть обычные выключатели
• Обязательно сочетайте с автоматическим выключателем: он будет защищать от перегрузок и КЗ, а ВН-32 - обеспечивать разъединение
• Проверяйте положение рычага перед каждым обслуживанием - это гарантия от случайного включения
• При замене старого рубильника - учтите ширину 3 модуля (54 мм) и наличие места на DIN-рейке
