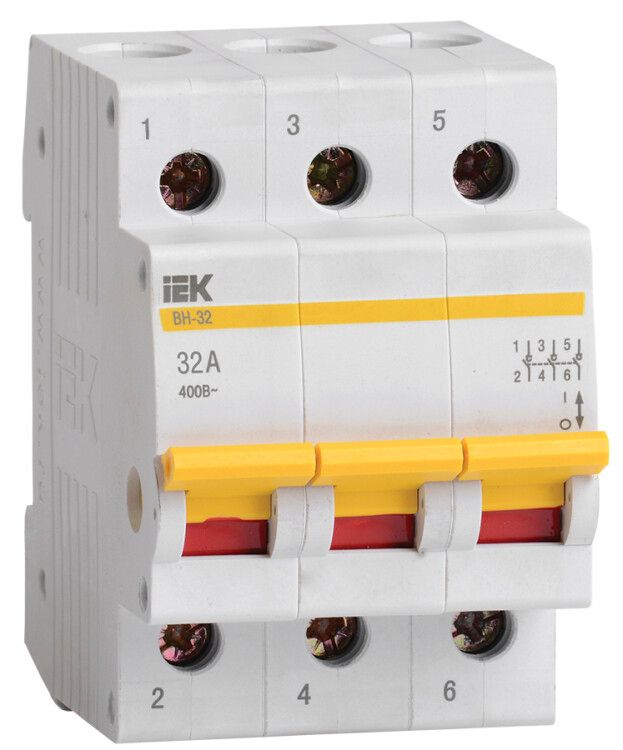

Выключатель нагрузки модульный (мини-рубильник) ВН-32 3Р 32А | MNV10-3-032 IEK

Выключатель нагрузки модульный (мини-рубильник) ВН-32 3Р 32А от IEK - устройство для безопасного включения, отключения и разъединения электрической цепи в распределительных щитах. Применяется в промышленных и коммерческих системах с переменным током, обеспечивает надёжную работу в условиях частых операций. Артикул mnv10-3-032 соответствует серии KARAT.

Назначение и область применения

Выключатель нагрузки модульный (мини-рубильник) ВН-32 3Р 32А предназначен для ручного управления электрической цепью: включения, отключения и разъединения нагрузки в нормальных условиях, а также для передачи тока при аварийных ситуациях, таких как короткое замыкание. Он не является автоматическим выключателем - не защищает от перегрузок и КЗ, но выполняет роль разъединителя. Подходит для установки в силовые щиты, на станках, конвейерах, насосных станциях и других объектах, где требуется явное визуальное размыкание цепи.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который устройство может проводить длительно без перегрева;
• Номинальное напряжение: 400 В AC - рассчитан на трёхфазные сети с напряжением до 400 В переменного тока;
• Количество полюсов: 3 - управляет всеми тремя фазами одновременно;
• Способ монтажа: DIN-рейка 35 мм - легко устанавливается в стандартные щиты;
• Модульная ширина: 3 модуля - занимает 54 мм по стандарту DIN;
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные медные жилы;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от пыли и воды;
• Климатическое исполнение: УХЛ4 - работает при температурах от -40C до +50C, подходит для неотапливаемых помещений;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и частоты включений/выключений;
• Тип рукоятки: тумблер - удобный рычаг для ручного переключения;
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008) - соответствие международному стандарту на устройства нагрузки.

Совместимость и монтаж

Выключатель нагрузки модульный (мини-рубильник) ВН-32 3Р 32А совместим с любыми стандартными DIN-рейками 35 мм. Монтаж осуществляется путём защёлкивания на рейку - механизм имеет двойное фиксирующее положение, что исключает случайное выпадение. Для подключения используйте кабель с сечением до 35 мм2. Зажимы имеют насечки - они обеспечивают прочное и долговечное соединение, снижая риск нагрева из-за плохого контакта. Перед монтажом убедитесь, что питание отключено и проверена целостность изоляции.

Безопасность и стандарты

Выключатель нагрузки модульный (мини-рубильник) ВН-32 3Р 32А соответствует требованиям ГОСТ Р 50030.3-2012 и МЭК 60947.3-2008, которые регламентируют безопасность и надёжность устройств нагрузки. IP20 не обеспечивает защиту от внешних воздействий - устройство следует устанавливать внутри закрытых щитов. Отсутствие автоматической защиты требует обязательной установки предохранителей или автоматических выключателей в цепи для защиты от перегрузок и КЗ.

Преимущества

• Увеличенная рукоятка тумблера - обеспечивает комфортное и точное переключение даже в перчатках;
• Насечки на зажимах - повышают механическую устойчивость соединения и снижают тепловые потери;
• Широкий диапазон температур (-40…+50 C) - позволяет использовать в холодных и жарких помещениях;
• Двойная фиксация на DIN-рейке - гарантирует устойчивость при вибрациях и ударах;
• Чёткая визуальная индикация состояния - положение рукоятки показывает, включена ли цепь.

Ограничения применения

• Не предназначены для защиты от сверхтоков - обязательно использование в паре с автоматическими выключателями или предохранителями;
• IP20 - нельзя применять во влажных, пыльных или открытых местах без корпуса;
• Не рекомендуется для частого включения/отключения более 10–15 раз в час - это сокращает срок службы контактов;
• Не используется в сетях постоянного тока - только для переменного тока 400 В AC.

Примеры использования

• Главный разъединитель в распределительном щите производственного участка;
• Ручное отключение питания станка для обслуживания;
• Разъединение цепи конвейера перед ремонтом;
• Подключение группы освещения в неотапливаемом складском помещении;
• Автономные системы с ручным управлением - например, насосные станции.

Практические советы

• Выбирайте этот выключатель, когда нужна чёткая визуальная изоляция цепи - он лучше обычного автомата для этих задач;
• При монтаже в щит с несколькими устройствами - учтите, что ширина 3 модуля (54 мм) влияет на компактность сборки;
• Проверьте сечение кабеля перед подключением - превышение 35 мм2 может вызвать перегрев и выход из строя;
• Для работы в условиях высокой вибрации (например, на заводах) дополнительно закрепите щит и проверьте плотность защёлки;
• Обязательно пометьте выключатель - так будет проще определить, какая цепь отключена, особенно при работе в группе оборудования.
