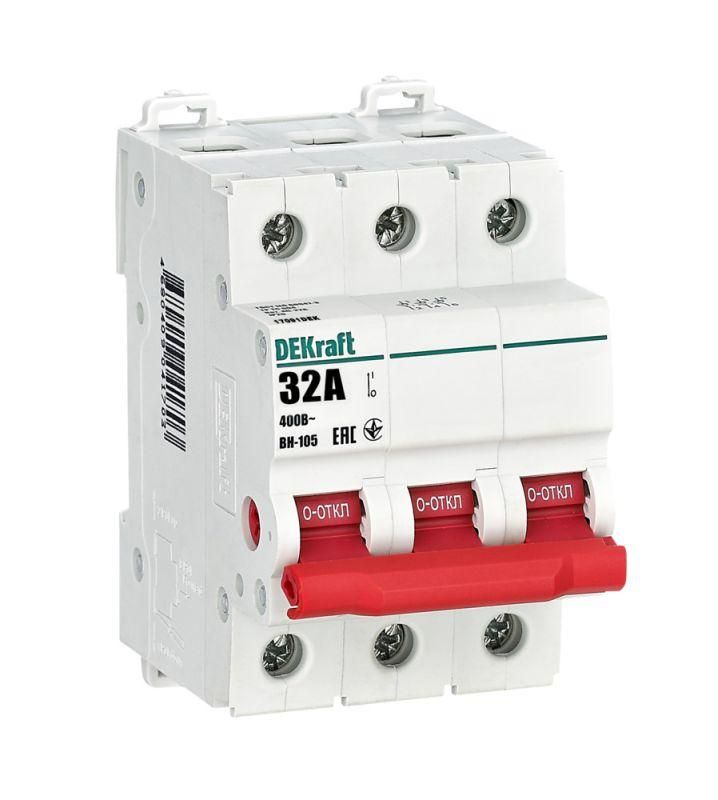

Выключатель-разъединитель ВН-105 ВН105-3P-032A DEKraft 17091DEK APC

Выключатель-разъединитель 3-полюсный 32А ВН-105 от DEKraft предназначен для ручного отключения и включения трёхфазных электросетей до 400 В. Устройство устанавливается на DIN-рейку в распределительных щитах и обеспечивает безопасную изоляцию нагрузки при обслуживании. Артикул 17091dek соответствует серийному решению DEKraft ВН-105.

Назначение и область применения

Выключатель-разъединитель 3-полюсный 32А ВН-105 используется для ручного отключения электрической цепи перед техобслуживанием, ремонтом или аварийным отключением. Он не предназначен для частых коммутаций под нагрузкой, но гарантирует надёжную физическую изоляцию цепи после отключения. Подходит для установки в силовых щитах промышленного оборудования, конвейеров, насосных станций и других систем с трёхфазным питанием 400 В.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока
• Номинальный ток: 32 А
• Количество полюсов: 3
• Условный ток короткого замыкания: 28,1 кА
• Кратковременно выдерживаемый ток: 20 кА (до 1 сек)
• Тип рукоятки: рычажная, красного цвета
• Метод монтажа: крепление на DIN-рейку 35 мм
• Присоединение проводов: винтовые зажимы
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Конструкция: предназначена для внутренней установки в распределительный шкаф
• Количество нормально открытых контактов: 0
• Гарантия: 5 лет (60 месяцев)
• Категория применения: AC-22A - для ручного отключения двигателей и аналогичных нагрузок

Совместимость и монтаж

Выключатель-разъединитель 3-полюсный 32А ВН-105 совместим со всеми стандартными DIN-рейками 35 мм. Монтаж выполняется путём защёлкивания на рейку - никаких дополнительных креплений не требуется. Для подключения используйте провода сечением до 16 мм2. Винтовые зажимы затягиваются отверткой, рекомендуется проверить контакт после первого включения. Установка возможна в любом положении - вертикальном, горизонтальном или наклонном. Обязательно соблюдайте свободный доступ к рукоятке для оперативного отключения.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Конструкция с мостиковыми контактами предотвращает пробой дуги через изоляционные поверхности, снижая риск возгорания. Красная рукоятка визуально отличает устройство от обычных автоматических выключателей - это сигнал для персонала, что данный аппарат служит для изоляции, а не для защиты от перегрузок. IP20 не обеспечивает защиту от внешних факторов - устройство обязательно должно быть установлено внутри закрытого щита.

Преимущества

• Высокая механическая и электрическая износостойкость - рассчитан на длительную эксплуатацию даже при периодических коммутациях
• Надёжный разрыв цепи благодаря специальным мостиковым контактам - минимизирован риск дугового пробоя
• Чёткий визуальный индикация состояния: рукоятка вверх - включено, вниз - отключено
• Долгий срок службы: 5 лет гарантии подтверждают качество сборки и материалов
• Лёгкий монтаж на DIN-рейку - экономия времени при комплектации щитов

Ограничения применения

• Не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий
• Не допускается частое включение/выключение под нагрузкой - это сокращает срок службы контактов
• IP20 требует обязательной установки в герметичный или закрытый щит - нельзя использовать во влажных или запылённых помещениях без дополнительной защиты
• Не имеет вспомогательных контактов - невозможно подключить сигнализацию или блокировки
• Подходит только для переменного тока (AC) - не работает в цепях постоянного тока

Примеры использования

• Отключение питания трёхфазного двигателя перед плановым техобслуживанием
• Физическое отсоединение станка от сети при ремонтных работах
• Разделение участка цепи в распределительном щите для безопасности персонала
• Изоляция группы потребителей в производственной линии

Практические советы

• Перед монтажом проверьте соответствие сечения проводов и максимального тока нагрузки - превышение 32 А недопустимо
• Обязательно пометьте выключатель-разъединитель 3-полюсный 32А ВН-105 биркой: “Отключение для ремонта” - это требование правил техники безопасности
• При использовании в условиях высокой влажности или температурных колебаний выбирайте щит с классом защиты IP54 и выше
• Не используйте этот аппарат вместо автомата - он не спасёт от перегрева или КЗ
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых отключениях
