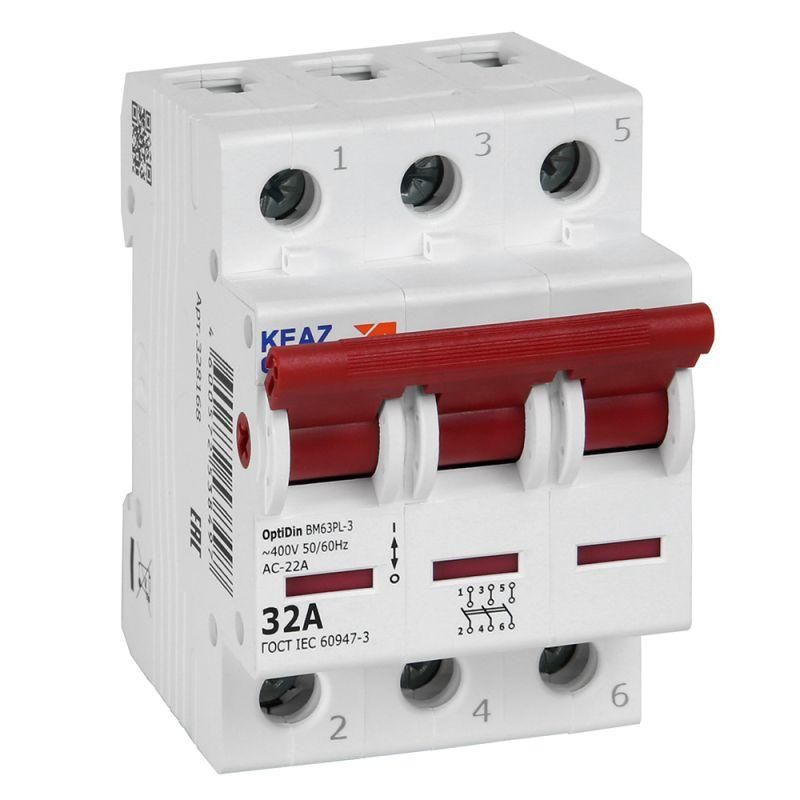

Выключатель нагрузки модульный OptiDin BM63PL-332-УХЛ3 (BM63PL) | 328168 КЭАЗ

Выключатель нагрузки модульный 3П 32А 400В OptiDin BM63PL-332-УХЛ3 (BM63PL) от КЭАЗ предназначен для безопасного отключения электрической цепи в распределительных щитах. Это надёжный разъединитель, который работает как общий выключатель для всего помещения, обеспечивая механический разрыв цепи без автоматической защиты от перегрузок или коротких замыканий.

Назначение и область применения

Выключатель нагрузки модульный 3П 32А 400В OptiDin BM63PL-332-УХЛ3 (BM63PL) используется исключительно для ручного отключения электропитания в вводно-распределительных щитах. Он не защищает от перегрузок или коротких замыканий - это задача автоматических выключателей. Применяется как главный рубильник для квартиры, дома, офиса или оборудования, где требуется физическое отключение всех трёх фаз одновременно. Подходит для установки в жилых, административных и промышленных щитах, где важна видимость разрыва цепи.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 32 А
• Количество полюсов: 3
• Тип переключения: Выключатель-разъединитель (не имеет тепловой или электромагнитной защиты)
• Способ монтажа: На DIN-рейку шириной 17,5 мм
• Габаритная ширина: 3 модуля (54 мм)
• Тип рукоятки: Поворотный рычаг - позволяет легко определить положение «ВКЛ» / «ВЫКЛ»
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и влаги

Совместимость и монтаж

Выключатель нагрузки модульный 3П 32А 400В OptiDin BM63PL-332-УХЛ3 (BM63PL) устанавливается на стандартную DIN-рейку типа C или TS35. Для монтажа достаточно зафиксировать устройство на рейке до характерного щелчка. Подключение проводов осуществляется через зажимы сверху и снизу - допускаются медные провода сечением до 16 мм2. Устройство совместимо со всеми компонентами серии OptiDin BM63 и BM125. Обязательно соблюдайте порядок подключения: вход - верхние клеммы, выход - нижние. Нельзя использовать в качестве замены автоматического выключателя!

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Конструкция обеспечивает четкий визуальный контроль состояния контактов - при переводе рычага в положение «выкл» между контактами образуется видимый воздушный зазор. Это требование безопасности для работ по обслуживанию и ремонту. IP20 не предусматривает защиту от воды или пыли - применение возможно только внутри закрытых щитов.

Преимущества

• Чёткая визуальная индикация состояния - рычаг показывает, включен ли ток
• Надёжный механический разрыв цепи - идеально для изоляции участка перед ремонтными работами
• Компактный формат - занимает всего 3 модуля, экономит место в щите
• Произведён в России - высокая долговечность и соответствие отечественным нормам
• Поддерживается серийным рядом OptiDin - легко заменить или дополнить другими элементами

Ограничения применения

• Не предназначена для защиты от перегрузок и коротких замыканий - обязательно используйте вместе с автоматическим выключателем
• Запрещено применять во влажных, пыльных или открытых помещениях - степень защиты IP20 недостаточна
• Не рекомендуется частое включение/выключение под нагрузкой более 32 А - возможен износ контактов
• Не подходит для управления двигателями или мощной индуктивной нагрузкой без предварительного снижения тока

Примеры использования

• Главный выключатель в этажном щите многоквартирного дома
• Общий отключающий аппарат для всей системы освещения и розеток в частном доме
• Изолирующее устройство перед техобслуживанием станка или группы оборудования
• Рубильник в распределительном щите промышленного объекта, где нужен явный разрыв цепи

Практические советы

• Перед монтажом проверьте, что все потребители отключены - даже малые токи могут вызвать дугу при отключении под нагрузкой
• Выбирайте этот выключатель только тогда, когда уже установлен автоматический выключатель на ту же цепь
• При использовании в холодных условиях (УХЛ3) убедитесь, что щит герметичен и не подвергается конденсации
• Не затягивайте клеммы слишком сильно - это может повредить пластиковые корпуса и привести к перегреву
• Проверяйте состояние контактов раз в год - особенно если устройство часто включают под нагрузкой
