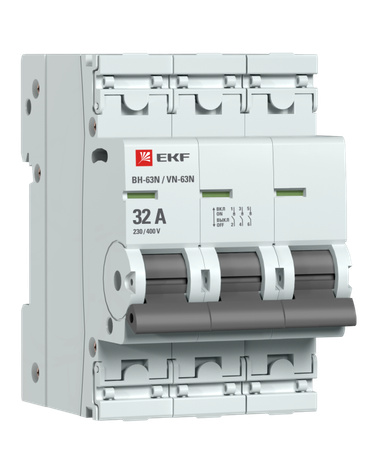

Выключатель нагрузки 3P 32А ВН-63N PROxima| S63332 | EKF

Выключатель нагрузки 3 полюса 32 А ВН-63N от EKF PROxima - это механический коммутационный аппарат для безопасного включения и отключения электрических цепей переменного тока. Подходит для управления двигателями, нагревательными элементами и другими активными и индуктивными нагрузками, когда основная защита обеспечена автоматическими выключателями или предохранителями.

Назначение и область применения

Выключатель нагрузки 3 полюса 32 А ВН-63N предназначен для частых ручных операций: включения и отключения электрических цепей под нагрузкой. Он не заменяет автоматический выключатель - его задача - обеспечить видимый разрыв цепи и удобную ручную коммутацию. Применяется в распределительных щитах промышленного оборудования, на станках, конвейерах, насосных станциях, системах вентиляции и других объектах, где требуется управление нагрузкой без аварийного отключения.

Технические характеристики

• Номинальный ток: 32 А - способен длительно работать с током до этого значения;
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети переменного тока 380–400 В;
• Количество полюсов: 3 - коммутирует все три фазы одновременно;
• Род тока: переменный (AC) - не постоянным током;
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и воды; подходит только для внутренней установки в закрытые щиты;
• Модульная ширина: 3 модуля (54 мм) - занимает 3 места на DIN-рейке;
• Глубина монтажа: 50 мм - требует минимального свободного пространства за рейкой;
• Количество нормально открытых (НО) контактов: 3 - каждый полюс имеет один контакт, который замыкается при включении;
• Количество переключающих контактов: 0 - устройство не имеет вспомогательных контактов для сигнализации или управления;
• Цветовой индикатор: красный/зелёный - показывает текущее положение контактов (вкл./выкл.) визуально.

Совместимость и монтаж

Выключатель нагрузки 3 полюса 32 А ВН-63N легко монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно зацепить заднюю часть корпуса за край рейки и зафиксировать её передним защёлкивающим механизмом. Клеммы выполнены в виде двухпозиционного зажима - можно вставлять провода как снизу, так и сверху, что упрощает сборку в плотном щите. Максимальный сечения проводника - до 25 мм2 (по типичному применению аналогов, точные данные в документации производителя). Установка возможна только вертикально - горизонтальная ориентация не рекомендуется из-за особенностей механизма.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для выключателей нагрузки. Отличается повышенной степенью безопасности благодаря пластиковым крышкам, которые полностью закрывают винтовые зажимы после монтажа. Это позволяет запечатывать устройство пломбой - предотвращает несанкционированное вмешательство. Усиленный корпус с дополнительными заклёпками снижает риск деформации при внешнем воздействии.

Преимущества

• Чёткая визуализация состояния: цветной индикатор сразу показывает, включен или отключен выключатель - минимизирует ошибки при обслуживании;
• Удобная рукоятка: обеспечивает плавное и надёжное переключение даже при высоких температурах окружающей среды;
• Защита клемм: крышка препятствует случайным прикосновениям и попаданию сторонних предметов;
• Жёсткий корпус: увеличенная прочность снижает риск повреждения при транспортировке и монтаже;
• Закладывается в проекты как надёжный компонент: серия ВН-63N - эволюция проверенной модели ВН-63, известной на рынке более 10 лет.

Ограничения применения

• Не предназначен для работы с токами выше 32 А - превышение вызовет перегрев и выход из строя;
• Имеет IP20 - нельзя использовать во влажных помещениях, на улице или в местах с пылевой нагрузкой;
• Не выполняет функции защиты от перегрузок и коротких замыканий - обязательно нужен совмещённый автомат или предохранитель;
• Нет вспомогательных контактов - невозможно подключить сигналы удалённого контроля или блокировки;
• Поддерживает только переменный ток - не работает в DC-сетях.

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения - после автомата защиты используется ВН-63N для ручного старта/останова;
• Отключение тепловых завес в торговых залах - быстрое отключение при плановом обслуживании;
• Коммутация группы светильников в производственных цехах - когда необходимо вручную отключить участок без срабатывания всей системы;
• Обслуживание испытательных стендов - визуальный разрыв цепи обязателен для соблюдения правил техники безопасности.

Практические советы

• Выбирая место установки, учтите глубину монтажа - 50 мм. Обеспечьте хотя бы 10 мм свободного пространства за щитом для прохода проводов;
• При подключении используйте гибкие многожильные провода - они лучше подходят для двухпозиционных зажимов;
• Проверяйте состояние индикатора перед каждым обслуживанием - он единственный источник информации о фактическом состоянии контактов;
• После монтажа всегда закрывайте пластиковую крышку и опломбируйте её - это обязательное условие для соответствия требованиям ПУЭ;
• Не используйте этот выключатель вместо рубильника в условиях частых включений под большой ток - срок службы ограничен количеством операций (обычно 10 000+);
• Артикул s63332 - это именно модель ВН-63N, а не старый ВН-63. Они внешне похожи, но новая версия имеет улучшенные материалы и герметичность.
