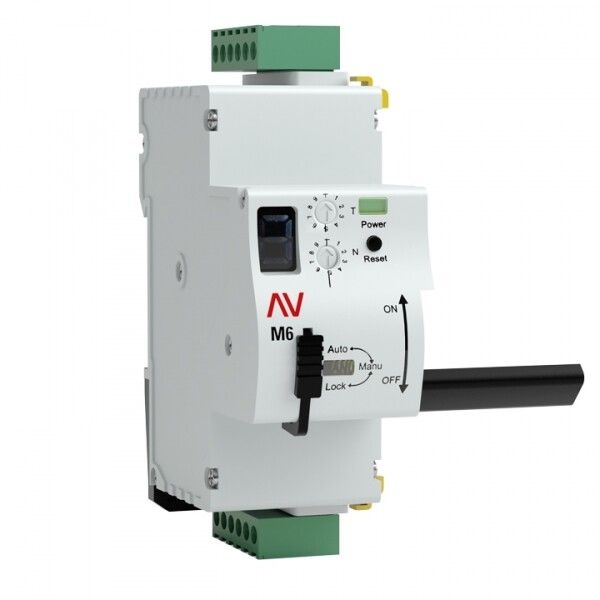

Привод моторный с режимом автовзвода AV-M6 EKF AVERES | av-m6-averes

Привод моторный с режимом автоматического взвода AV-M6 от EKF AVERES - это устройство для дистанционного и автоматического переключения модульных аппаратов защиты, таких как автоматические выключатели и выключатели нагрузки. Привод AV-M6 обеспечивает надёжное управление в условиях, где требуется минимизация ручного вмешательства, особенно в распределительных щитах промышленных объектов.

Назначение и область применения

Привод AV-M6 предназначен для удалённого включения и отключения модульных коммутационных аппаратов. Он работает в двух режимах: ручном - когда оператор активирует привод вручную, и автоматическом - когда привод самостоятельно восстанавливает питание после срабатывания защиты, если причина отключения устранена.

Подходит для установки на следующие устройства:

• Автоматические выключатели AV-6, AV-10, AV-6 DC;
• Выключатели нагрузки AVN до 63 А, ВН-63N;
• Выключатели дифференциального тока ВДТ DV, АВДТ DVA-6;
• Автоматы серии ВА 47-63N.

Используется в системах автоматизации зданий, на производстве, в энергообъектах, где важно быстро восстановить питание после кратковременных перегрузок или КЗ - например, на конвейерах, насосных станциях, системах вентиляции.

Технические характеристики

• Тип: моторный привод с функцией автоматического взвода
• Количество полюсов: 1 (управляет одним полюсом аппарата)
• Напряжение управления: 230 В переменного тока
• Количество модулей DIN: 2
• Способ монтажа: втычной - фиксируется прямо на корпусе автомата без дополнительных креплений
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, не предназначен для работы во влажной среде
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C, в помещениях с нормальной влажностью
• Гарантийный срок: 120 месяцев (10 лет)
• Соответствие стандартам: ГОСТ IEC 60947-1-2014, ГОСТ IEC 60947-5-1

Совместимость и монтаж

Привод AV-M6 совместим только с аппаратами, имеющими подходящую форму и расположение рычага включения. Для правильного монтажа необходимо:

• Выбирать между AV-M6 (рычаг 36 мм) и AV-M6S (рычаг 18 мм): первый - для трёх- и четырёхполюсных автоматов, второй - для однополюсных и двухполюсных.
• Убедиться, что шток автомата находится в положении «выкл» перед установкой привода.
• Фиксировать привод плотно до характерного щелчка - он должен жестко соединиться с механизмом автомата.
• Не использовать с автоматами, у которых рычаг расположен слишком глубоко или имеет нестандартную форму.

Монтаж выполняется без инструментов - достаточно вставить привод в пазы на корпусе автомата. После установки проверьте свободное движение рычага.

Безопасность и стандарты

Привод AV-M6 соответствует требованиям ГОСТ IEC 60947-1 и ГОСТ IEC 60947-5-1, которые гарантируют безопасность и надёжность в цепях управления. Устройство не создаёт помех и не влияет на работу других компонентов щита. Автоматический режим исключает повторное включение при сохраняющейся аварии - это предотвращает повреждение оборудования и снижает риск возгорания.

Преимущества

• Автоматический режим позволяет восстанавливать питание без участия персонала - экономит время и снижает простои.
• Режим блокировки - можно заблокировать привод механически для безопасного обслуживания линии.
• Настройка количества попыток включения и интервалов между ними - гибкая адаптация под конкретные условия эксплуатации.
• Низкий профиль (2 модуля DIN) - не занимает лишнего места в щите.
• Долгий срок службы - 10 лет гарантии указывает на высокую надёжность компонентов.

Ограничения применения

• Не применяется в условиях повышенной влажности, запылённости или на улице - степень защиты IP20 не допускает воздействия воды и пыли.
• Не поддерживает управление по сети (Modbus, Ethernet); работает только по сигналу на 230 В.
• Не совместим с автоматами, не входящими в список рекомендованных производителем - даже если внешне похожи.
• Не используется для частых циклических включений - привод не предназначен для постоянного переключения, только для восстановления после аварийного отключения.

Примеры использования

• На производственном конвейере: после срабатывания теплового реле из-за перегрева двигатель автоматически включится через 3 минуты, если температура вернётся в норму.
• В системе водоснабжения: насос отключился из-за скачка напряжения - привод AV-M6 выполнит два попытки включения с интервалом 5 минут, затем остановится, чтобы не повредить мотор.
• В распределительном щите офисного здания: освещение на этаже отключилось из-за КЗ - после устранения неисправности свет включается сам, без вызова электрика.

Практические советы

• Перед установкой сверьте модель автомата с таблицей совместимости - используйте длину рычага (18 мм или 36 мм) как главный ориентир.
• Если привод не включает автомат - проверьте, не сработала ли блокировка. Снимите её, потянув за специальный язычок.
• При настройке автоматического режима начинайте с одного повторного включения и интервала 2–5 минут - увеличивайте параметры только при необходимости.
• Не закрывайте привод крышкой щита полностью - нужен доступ для ручного сброса и диагностики.
• Проверяйте состояние контактов привода каждые 6–12 месяцев - окисление может нарушить подачу питания на мотор.
