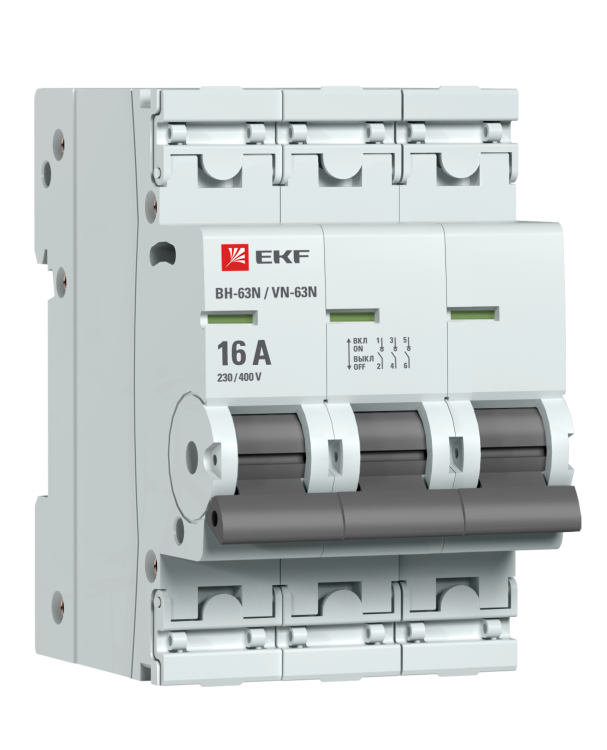

Выключатель нагрузки трехполюсный 3P 16А S63316 PROXIMA EKF

Выключатель нагрузки 3-полюсный 16А ВН-63N от EKF PROxima - это механический коммутационный аппарат для безопасного включения и отключения электрических цепей переменного тока. Подходит для управления активными и индуктивными нагрузками, такими как двигатели, насосы и нагреватели, при условии наличия внешней защиты от КЗ. Артикул s63316 соответствует обновлённой версии популярной серии ВН-63.

Назначение и область применения

Выключатель нагрузки 3-полюсный 16А ВН-63N предназначен для частых ручных операций включения и отключения электрических цепей. Он не заменяет автоматический выключатель - его задача - обеспечить видимый разрыв цепи и управление нагрузкой после того, как защита от короткого замыкания уже установлена. Применяется в распределительных щитах промышленного и бытового назначения: на входе в оборудование, для управления двигателями, конвейерами, системами вентиляции и освещением.

Технические характеристики

• Номинальный ток: 16 А - допустимая постоянная нагрузка без перегрузки
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока (AC)
• Количество полюсов: 3 - размыкает все три фазы одновременно
• Тип коммутации: выключатель-разъединитель - обеспечивает явный разрыв цепи при отключении
• Количество НО контактов: 3 - нормально открытые контакты, которые замыкаются при включении
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; подходит только для внутреннего монтажа в закрытых щитах
• Модульная ширина: 3 модуля - занимает 54 мм по стандарту DIN
• Глубина монтажа: 50 мм - требует минимального свободного пространства за DIN-рейкой
• Цветовой индикатор: зелёный - включено, красный - отключено

Совместимость и монтаж

Выключатель нагрузки 3-полюсный 16А ВН-63N монтируется на стандартную DIN-рейку шириной 35 мм. Устройство имеет двухпозиционный зажим, который позволяет легко зафиксировать его на рейке без дополнительных креплений. Для подключения используются винтовые зажимы, расположенные сзади. После монтажа доступ к зажимам закрывается пластиковой крышкой - её можно запечатать пломбой для предотвращения несанкционированного вмешательства. Максимальное сечение провода: рекомендуется использовать медные провода сечением до 2,5 мм2 (по данным производителя).

Безопасность и стандарты

Выключатель нагрузки 3-полюсный 16А ВН-63N соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для устройств типа „выключатель-разъединитель“. Отличительная черта безопасности - наличие визуального индикатора положения контактов: когда рычаг находится внизу - контакты разомкнуты, вверху - замкнуты. Это исключает риск работы с токоведущими элементами при неверном восприятии состояния аппарата. Пластиковая крышка поверх зажимов дополнительно снижает риск случайного прикосновения к оголённым проводам.

Преимущества

• Усиленный корпус с дополнительными заклёпками - повышает жёсткость и долговечность при частых операциях
• Индикация состояния контактов - сразу видно, включен или отключен аппарат
• Защитная крышка на зажимах - предотвращает доступ к проводам и позволяет опломбировать устройство
• Удобная рукоятка - обеспечивает чёткое и надёжное переключение даже в условиях ограниченного пространства
• Обновлённая конструкция - улучшена надёжность по сравнению со старой серией ВН-63

Ограничения применения

• Не предназначен для защиты от короткого замыкания - обязательно требуется установка автомата или предохранителя перед этим выключателем
• IP20 - нельзя использовать во влажных помещениях, на улице или в местах с высокой запылённостью
• Не рассчитан на частое включение-отключение под нагрузкой выше 16 А - возможен износ контактов
• Подходит только для переменного тока (AC); не используется в цепях постоянного тока
• Не имеет функции автоматического отключения при перегрузке - только ручное управление

Примеры использования

• Управление трёхфазным двигателем насоса в системе водоснабжения
• Отключение питания конвейера на производстве для обслуживания
• Ручное отключение группы светильников в цеху перед ремонтом
• Коммутирование тепловых завес или индукционных печей, где нужен видимый разрыв цепи

Практические советы

• Выбирая место установки, учтите глубину монтажа - 50 мм. Убедитесь, что за DIN-рейкой достаточно места для проводов и других компонентов
• При подключении используйте качественные медные провода. Не затягивайте винты слишком сильно - это может повредить контактные площадки
• После монтажа всегда проверяйте работу индикатора: при включении он должен показывать зелёный цвет, при отключении - красный
• Если выключатель будет использоваться в режиме частых включений (более 10 раз в день), регулярно проверяйте состояние контактов - они могут окисляться или подгорать
• Для учета и контроля доступа - используйте пломбу на крышке зажимов. Это обязательная практика на промышленных объектах
