Рубильник модульный MS-16A 3P на DIN-рейку | ms-16d EKF

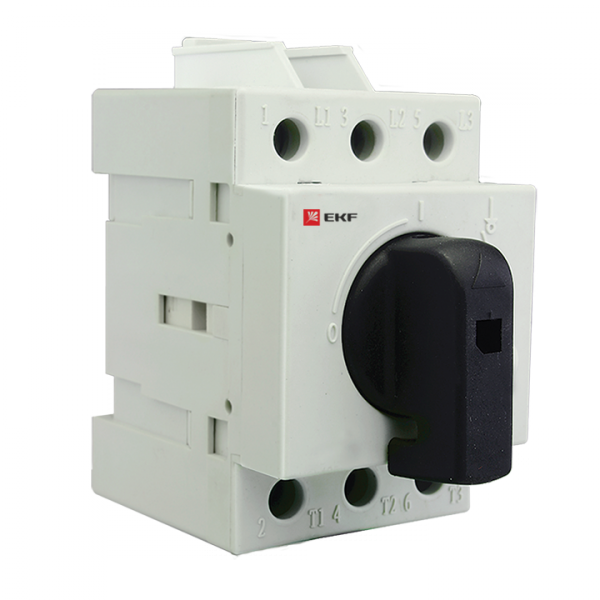

Рубильник модульный MS-16A 3P на DIN-рейку от EKF предназначен для ручного отключения и включения трёхфазных цепей до 380 В и 16 А. Устройство применяется в распределительных щитах как основной разъединитель, обеспечивает безопасную изоляцию цепи при обслуживании. Артикул ms-16d входит в серию рубильников модульные MS.

Назначение и область применения

Рубильник модульный MS-16A 3P на DIN-рейку используется для ручного отключения электрической цепи в режиме нагрузки. Подходит для установки в вводно-распределительных устройствах жилых, административных и промышленных зданий. Может служить главным выключателем или устройством аварийной остановки. Применяется там, где требуется физическая изоляция цепи перед ремонтом или проверкой - например, у станков, насосов, систем вентиляции.

Технические характеристики

• Количество полюсов: 3 - перекрывает все три фазы одновременно
• Номинальный ток: 16 А - максимальный постоянный ток, который может проходить через контакт
• Номинальное напряжение: 380 В - работает в сетях переменного тока 380 В, 50 Гц
• Номинальная мощность: 18,2 кВт - эквивалентная нагрузка при 380 В и 16 А
• Условный номинальный ток короткого замыкания: 1 кА - способен выдерживать кратковременный ток КЗ до 1000 А без разрушения
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды; подходит только для внутренней установки
• Максимальное сечение кабеля: 16 мм2 - можно подключать медные провода до этого сечения
• Количество модулей DIN: 2 - занимает два стандартных модуля (35 мм каждый) на рейке
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, в том числе с повышенной влажностью
• Тип присоединения: винтовые зажимы - надёжное механическое соединение, требует затяжки отверткой
• Тип управления: рычаг поворотный - удобный для ручного переключения, видна позиция “ВКЛ” / “ОТКЛ”
• Вспомогательные контакты: отсутствуют - нельзя использовать для сигнализации состояния
• Нормативный документ: ГОСТ Р 50030.3-99 (МЭК 60947.3-99)

Совместимость и монтаж

Рубильник модульный MS-16A 3P на DIN-рейку монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть заднюю часть корпуса на рейку. После фиксации подключаются фазные провода к верхним и нижним винтовым клеммам - важно соблюдать полярность: вход сверху, выход снизу. Напряжение питания подаётся на верхние клеммы, нагрузка - на нижние. Обязательно отключите питание перед работой. Размер 2 модуля позволяет легко разместить в типовых шкафах.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-99 (МЭК 60947.3-99), что гарантирует соответствие международным нормам безопасности для коммутационных аппаратов. Конструкция исключает случайное включение при открытой крышке. Возможна установка навесного замка в положении “ОТКЛ”, что обеспечивает блокировку от несанкционированного включения во время техобслуживания. IP20 не допускает использование вне закрытых щитов - не устанавливайте в сырых, пыльных или наружных условиях.

Преимущества

• Модульное исполнение - компактно, легко интегрируется в сборку щита
• Механизм быстрого включения и отключения - снижает риск дугового замыкания при операциях
• Физический разрыв цепи - полностью изолирует оборудование от сети, необходим для работы по ТБ
• Поддержка установки замка - обеспечивает безопасность при плановых работах
• Совместим с другими изделиями серии MS - одинаковый шаг монтажа, единый стиль

Ограничения применения

• Не предназначен для автоматического отключения - не заменяет автоматический выключатель
• Не имеет вспомогательных контактов - нельзя подключить сигналы состояния к контроллеру
• IP20 - запрещено использовать в местах с доступом пыли, влаги, брызг
• Не рассчитан на частое включение/выключение под нагрузкой - рекомендовано не более 1–2 раз в день
• Не подходит для цепей постоянного тока - только переменный ток 50 Гц

Примеры использования

• Главный выключатель в этажном распределительном щите многоквартирного дома
• Разъединитель перед станком ЧПУ для безопасного техобслуживания
• Автономный отключающий элемент в системе кондиционирования
• Разъединитель на вводе в малый промышленный объект с одной трёхфазной нагрузкой

Практические советы

• Перед монтажом проверьте сечение кабеля - не используйте провода больше 16 мм2, иначе возможен нагрев и оплавление клемм
• Обязательно затяните винты усилием рук - не переусердствуйте, чтобы не повредить резьбу
• При использовании в качестве аварийного отключения - пометьте рубильник яркой меткой и расположите в доступном месте
• Для долговечности не переключайте при большой нагрузке - лучше предварительно отключить автоматы или контакторы
• Проверяйте состояние контактов раз в год - особенно при частых включениях или высоких температурах в щите
• Убедитесь, что в вашем щите есть место под 2 модуля - другие устройства серии MS также занимают 2 модуля, планируйте плотность сборки
