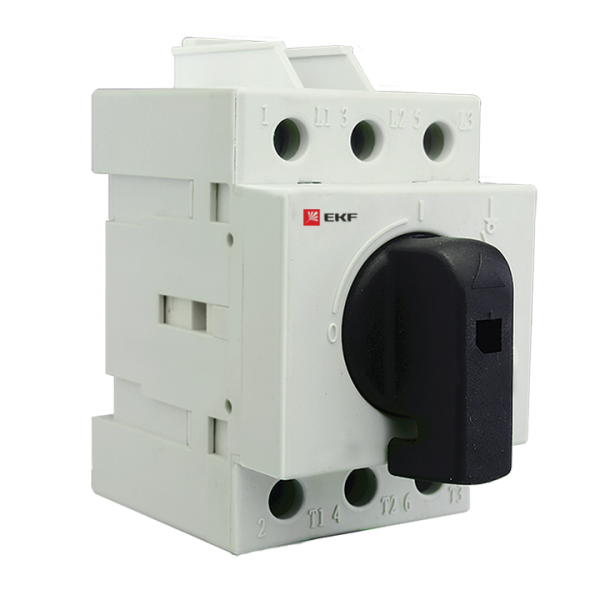

Рубильник модульный MS-40A 3P на DIN-рейку PROxima - ms-40d EKF

Рубильник модульный MS-40A 3P на DIN-рейку от EKF предназначен для ручного отключения и включения трёхфазных цепей до 40 А в распределительных щитах. Этот рубильник MS-40A 3P обеспечивает безопасное обслуживание электрооборудования и может использоваться как главный выключатель в системах питания.

Назначение и область применения

Рубильник модульный MS-40A 3P применяется для ручного коммутирования трёхфазных сетей переменного тока 50 Гц с напряжением до 400 В. Он подходит для установки в вводно-распределительных устройствах (ВРУ) жилых, административных и общественных зданий. Может служить главным выключателем, позволяющим полностью отключить питание участка сети для ремонта или аварийной ситуации. Устройство рассчитано на работу под нагрузкой - его можно включать и отключать даже при протекании тока.

Технические характеристики

• Количество полюсов: 3 - управление всеми фазами одновременно
• Номинальный ток: 40 А - максимальный постоянный рабочий ток
• Номинальное напряжение: 400 В - для трёхфазных сетей 380/220 В
• Номинальная мощность (AC-23): 45,6 кВт - допустимая нагрузка при активном характере
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на DIN-рейку шириной 35 мм - совместим с типовыми щитами
• Количество модулей DIN: 2 - занимает минимальное место в шкафе
• Максимальное сечение кабеля: 16 мм2 - подходит для медных проводов до этого размера
• Тип присоединения: винтовые зажимы - надёжное и проверенное соединение
• Условный ток короткого замыкания: 1 кА - способен выдерживать КЗ до этой величины
• Кратковременно выдерживаемый ток: 0,5 кА - термическая устойчивость при КЗ
• Тип рукоятки: поворотный рычаг - удобное включение/отключение одним движением
• Цвет элементов управления: чёрный - контрастный, легко заметен
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в помещениях с нормальной влажностью
• Нормативный документ: ГОСТ Р 50030.3-99 (МЭК 60947.3-99)

Совместимость и монтаж

Рубильник MS-40A 3P монтируется на стандартную DIN-рейку типа TS35. Для установки требуется свободное пространство 2 модуля (35 мм × 2 = 70 мм). Подключение осуществляется через винтовые зажимы - предварительно зачистите изоляцию кабеля на 8–10 мм. Напряжение подаётся сверху, выход - снизу; соблюдайте полярность при подключении. Работает с кабелями из меди сечением до 16 мм2. Алюминиевые провода не рекомендованы - возможна потеря контакта из-за окисления.

Безопасность и стандарты

Рубильник MS-40A 3P соответствует требованиям ГОСТ Р 50030.3-99 и МЭК 60947-3, что гарантирует соответствие международным нормам безопасности. Конструкция исключает случайное включение при открытой крышке щита. IP20 обеспечивает защиту от прикосновения к токоведущим частям, но не защищает от внешних воздействий - устройство устанавливается только внутри закрытых щитов. Есть возможность установки навесного замка в положении «ОТКЛ» - позволяет заблокировать доступ к оборудованию при проведении работ.

Преимущества

• Модульная компактная форма - экономит место в щите
• Механизм быстрого включения/отключения - снижает риск дугового замыкания
• Поддержка функции главного выключателя - удобен для аварийного отключения всей системы
• Фиксация в двух крайних положениях - чёткая визуальная индикация состояния
• Совместимость с другими изделиями серии MS - легко формировать комплексные решения

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - не является автоматическим выключателем
• IP20 требует обязательной установки в закрытом металлическом или пластиковом щите - нельзя использовать на открытом воздухе или во влажных средах
• Не имеет встроенной защиты от перегрузки или КЗ - обязательно нужна дополнительная аппаратура (автоматические выключатели, предохранители)
• Не подходит для цепей постоянного тока - только переменный ток 50 Гц
• Не рекомендуется для установки в местах с высокой запылённостью или химически агрессивной средой

Примеры использования

• Главный рубильник в ВРУ многоквартирного дома
• Отключающее устройство перед группой силовых розеток на производстве
• Ручной разъединитель для обслуживания насосной группы или кондиционера
• Выключатель в распределительном щите торгового центра для планового отключения секций

Практические советы

• Перед монтажом убедитесь, что сечение кабеля не превышает 16 мм2 - иначе контакт будет плохим
• При затяжке винтов используйте отвертку с регулируемым моментом - переусиливать нельзя, чтобы не повредить корпус
• Обязательно пометьте рубильник MS-40A 3P этикеткой: «Главная отключающая точка» - это требование правил безопасности
• Проверьте, что в щите есть достаточное пространство для открывания крышки - механизм рычага требует свободного движения
• Для длительного хранения или работы в условиях повышенной влажности выбирайте модели с более высокой степенью защиты - этот рубильник MS-40A 3P не предназначен для таких условий
