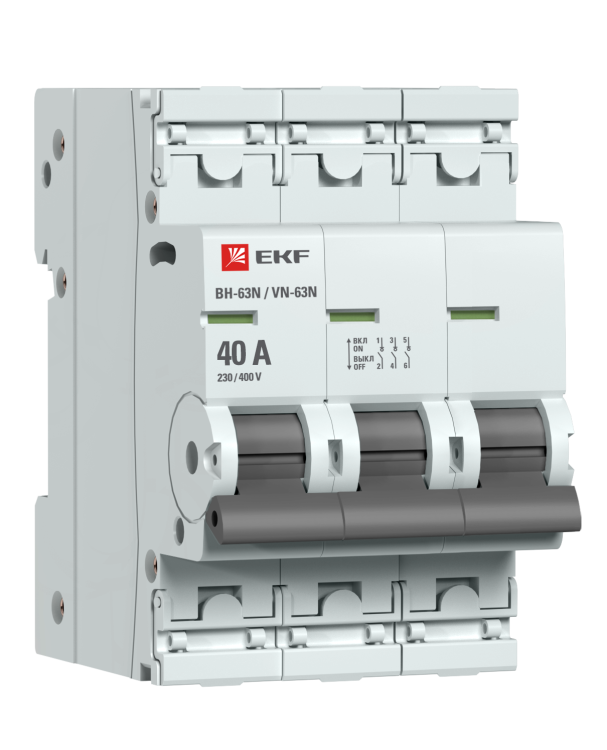

Выключатель нагрузки ВН-63N PROxima 3P 40А 400В EKF S63340

Выключатель нагрузки 3 полюса 40 А ВН-63N от EKF PROxima - это механический коммутационный аппарат для безопасного включения и отключения электрических цепей переменного тока до 40 А. Подходит для управления двигателями, нагревательными элементами и другими активными и индуктивными нагрузками, уже защищенными автоматическими выключателями или предохранителями.

Назначение и область применения

Выключатель нагрузки 3 полюса 40 А ВН-63N используется для ручного отключения и включения электрических цепей в условиях, где требуется частое управление нагрузкой, но не нужна защита от перегрузок или КЗ - эти функции выполняют другие устройства (например, автоматы или тепловые реле).

• Управление электродвигателями малой и средней мощности
• Отключение нагревательных элементов, насосов, компрессоров
• Использование в распределительных щитах как разъединитель перед обслуживанием
• Применение в промышленном оборудовании, конвейерах, системах вентиляции

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток AC)
• Номинальный ток: 40 А
• Количество полюсов: 3
• Тип аппарата: выключатель-разъединитель нагрузки
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и воды
• Ширина по модулю: 3 М (стандартная установка на DIN-рейку)
• Глубина монтажа: 50 мм
• Количество нормально открытых контактов: 3 - каждый полюс имеет один размыкающий контакт
• Количество переключающих контактов: 0 - устройство не имеет вспомогательных контактов для сигнализации

Совместимость и монтаж

Выключатель нагрузки 3 полюса 40 А ВН-63N устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации используются два положения зажимов - они позволяют легко защелкнуть корпус на рейке без инструментов.

Подключение проводов осуществляется через винтовые зажимы, расположенные сзади. После монтажа доступ к зажимам закрывается пластиковыми крышками - их можно опломбировать для предотвращения несанкционированного вмешательства.

Не требует специальных инструментов для установки. Убедитесь, что свободное место в щите соответствует глубине 50 мм.

Безопасность и стандарты

Выключатель нагрузки 3 полюса 40 А ВН-63N соответствует требованиям к механической прочности и изоляции для оборудования класса IP20. Открытые токоведущие части недоступны при установленных крышках. Цветовой индикатор на лицевой панели показывает реальное состояние контактов - «включен» (зеленый) или «выключен» (красный).

Аппарат не предназначен для работы в качестве основной защиты от перегрузок или коротких замыканий - обязательно используйте совместно с автоматическим выключателем или предохранителем.

Преимущества

• Усиленный корпус с дополнительными заклепками - повышена жесткость и долговечность
• Пластиковые крышки на зажимах - обеспечивают безопасность и возможность пломбировки
• Цветовая индикация состояния контактов - позволяет визуально контролировать положение аппарата без вскрытия щита
• Удобная рукоятка управления - обеспечивает четкое и надежное переключение даже при высоких нагрузках
• Обновленная конструкция серии PROxima - улучшено качество сборки по сравнению со старой версией ВН-63

Ограничения применения

• Не допускается использование в помещениях с повышенной влажностью, пылью или агрессивной средой - степень защиты IP20 не обеспечивает защиту от внешних воздействий
• Не предназначен для частого включения/отключения при высоких импульсных токах (например, при запуске крупных двигателей без пускателя)
• Не имеет встроенной защиты - всегда должен применяться в паре с автоматическим выключателем
• Не работает в цепях постоянного тока - только переменный ток (AC)
• Не поддерживает удаленную или автоматическую коммутацию - только ручное управление

Примеры использования

• На станке: отключение питания двигателя перед техобслуживанием
• В системе вентиляции: ручное отключение вентилятора ночью
• В распределительном щите: разъединитель между входным автоматом и группой розеток
• На конвейере: управление питанием привода после аварийной остановки

Практические советы

• Выбирайте этот выключатель только тогда, когда вам нужен разъединитель с видимым разрывом цепи - он не заменяет автоматический выключатель
• Проверьте посадочный диаметр проводов - зажимы рассчитаны на медные провода до 16 мм2
• При установке в щит с ограниченной глубиной учтите, что ВН-63N занимает 50 мм - проверьте наличие места за DIN-рейкой
• Для безопасности рекомендуется использовать пломбы на крышках зажимов, особенно в общественных или производственных объектах
• Если требуется сигнал о состоянии аппарата - выбирайте модель с вспомогательными контактами; ВН-63N таких не имеет
