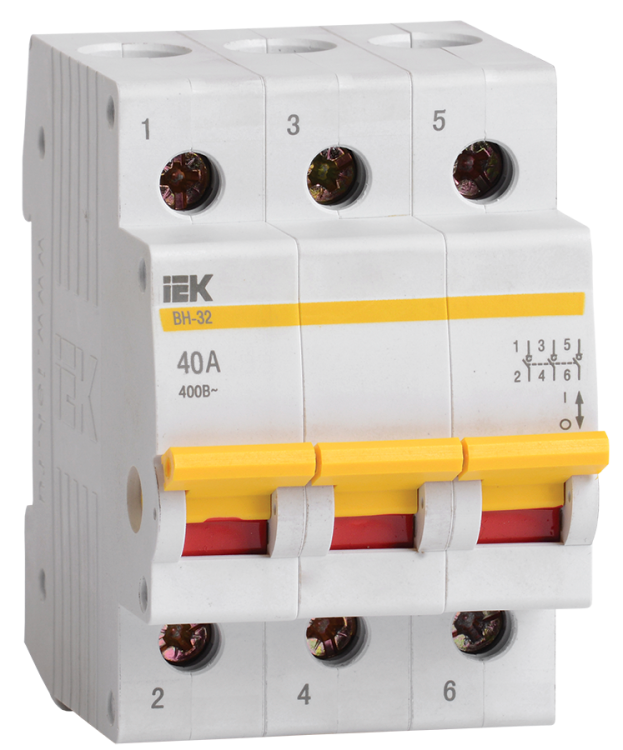

Выключатель нагрузки модульный (мини-рубильник) ВН-32 3Р 40А | MNV10-3-040 IEK

Выключатель нагрузки мини-рубильник ВН-32 3Р 40А от IEK (ИЭК) - компактное устройство для безопасного включения, отключения и разъединения цепей переменного тока в распределительных щитах. Артикул mnv10-3-040 подходит для монтажа на DIN-рейку и используется в промышленных и бытовых системах с током до 40 А.

Назначение и область применения

Выключатель нагрузки мини-рубильник ВН-32 3Р 40А предназначен для ручного управления электрической цепью: включения, отключения и разъединения нагрузки в штатном режиме работы. Он не рассчитан на автоматическое отключение при КЗ - для этого требуется установка автомата или предохранителя. Применяется в качестве коммутирующего элемента перед оборудованием, требующим частого обслуживания или ремонта: станках, насосах, конвейерах, освещении, группах розеток. Подходит для щитов в помещениях с умеренным климатом - согласно исполнению УХЛ4.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может проводить без перегрева;
• Количество полюсов: 3 - управление трёхфазной сетью 380 В;
• Номинальное напряжение: 400 В - допустимое рабочее напряжение переменного тока;
• Способ монтажа: на DIN-рейку (3 модуля) - совместим с типовыми щитами;
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать медные жилы до указанного размера;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги - применяется только внутри закрытых щитов;
• Тип рукоятки: тумблер - удобное ручное переключение вверх/вниз;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и номинальных нагрузок;
• Цвет: серый - соответствует стандартному оформлению оборудования IEK.

Совместимость и монтаж

Выключатель нагрузки мини-рубильник ВН-32 3Р 40А легко устанавливается на стандартную DIN-рейку типа TS35. Защелка обеспечивает надёжное фиксирование в двух положениях - при установке и демонтаже. Для подключения используйте кабель с сечением до 35 мм2. Зажимы имеют насечки, что повышает прочность соединения и снижает нагрев. Монтаж выполняется без инструментов - просто зафиксируйте устройство на рейке до характерного щелчка. После подключения проверьте плотность затяжки винтов - избыточный момент может повредить корпус.

Безопасность и стандарты

Выключатель нагрузки мини-рубильник ВН-32 3Р 40А соответствует ГОСТ Р 50030.3-2012 (эквивалент МЭК 60947.3-2008) - международному стандарту для аппаратов управления нагрузкой. Обеспечивает базовую защиту от случайного прикосновения (IP20), но не является средством защиты от КЗ. Для полноценной безопасности необходимо использовать в паре с автоматическим выключателем или предохранителем.

Преимущества

• Увеличенная рукоятка - удобнее для операций в перчатках и снижает риск травмы;
• Насечки на зажимах - уменьшают переходное сопротивление, снижают нагрев и усиливают контакт;
• Двойная защелка - гарантирует надёжную фиксацию на DIN-рейке даже при вибрациях;
• Широкий температурный диапазон (-40C…+50C) - работает в неотапливаемых щитовых и на объектах с перепадами температур;
• Совместимость с рекомендованным проектным ассортиментом IEK - легко интегрируется в системы сборки щитов.

Ограничения применения

• Не предназначена для отключения токов короткого замыкания - обязательно использование в сочетании с защитным автоматом;
• IP20 - нельзя применять во влажных, пыльных или открытых местах; только внутри закрытых щитов;
• Не имеет сигнализирующих контактов - не поддерживает удалённый контроль состояния;
• Не регулируется - не подходит для частотного или плавного управления нагрузкой.

Примеры использования

• Разъединение питания станка перед техобслуживанием;
• Отключение группы мощных светильников в цеху;
• Коммутация насосов в системах водоснабжения;
• Ручное отключение цепи в распределительном щите на производстве;
• Подключение временных нагрузок на стройплощадке через щит с DIN-рейкой.

Практические советы

• Выбирайте выключатель нагрузки мини-рубильник ВН-32 3Р 40А только для цепей с током ≤40 А - превышение вызывает перегрев и выход из строя;
• Обязательно используйте его вместе с автоматом - он лишь разъединяет, но не защищает;
• Проверяйте соответствие сечения кабеля - 35 мм2 максимум; меньшие жилы можно подключать, но не больше;
• При монтаже в щитах с высокой вибрацией дополнительно контролируйте состояние защелки;
• Для многократного отключения - следите за состоянием контактов: при появлении запаха гари или трудного переключения - замените устройство.
