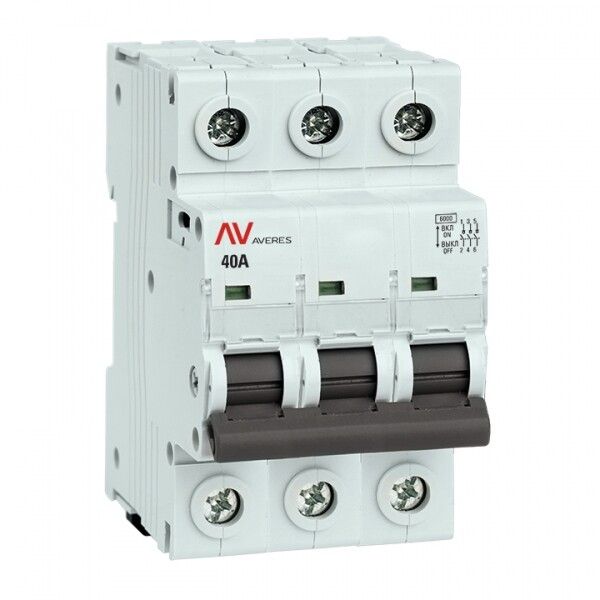

Выключатель нагрузки AVN 3P 40A AVERES | avn-3-40-av EKF

Выключатель нагрузки 3-полюсный 40A AVN от EKF (артикул avn-3-40-av) предназначен для безопасного ручного включения и отключения электрических цепей переменного тока с нагрузкой до 40 А. Устройство устанавливается на DIN-рейку и подходит для управления двигателями, нагревательными элементами и другим оборудованием, уже защищённым автоматическими выключателями.

Назначение и область применения

Выключатель нагрузки 3-полюсный 40A AVN используется для частого ручного отключения и включения электрических цепей, где требуется надёжная механическая коммутация. Он не предназначен для защиты от коротких замыканий - эту функцию выполняют автоматические выключатели или предохранители. Подходит для работы с активными (например, нагреватели) и индуктивными нагрузками (электродвигатели, трансформаторы), если они уже защищены устройствами сверхтоковой защиты.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Номинальное напряжение: 400 В AC - рабочее напряжение сети переменного тока.
• Отключающая способность при КЗ: 6 кА - способность выдерживать кратковременный ток короткого замыкания без разрушения, но не отключать его самостоятельно.
• Количество полюсов: 3 - управление трёхфазной сетью, все полюса переключаются одновременно.
• Способ монтажа: DIN-рейка - установка на стандартную рейку шириной 35 мм.
• Модульная ширина: 3 модуля - занимает 54 мм по ширине (стандарт 18 мм на модуль).
• Глубина монтажа: 50 мм - требует свободного пространства за щитом.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды.
• Контакты: 1 нормально разомкнутый контакт (NO), 0 нормально замкнутых - позволяет использовать только для включения цепи, не для сигнализации состояния.
• Макс. мощность лампы: 400 Вт - ограничение для коммутации осветительных нагрузок, хотя основное применение - не светильники.

Совместимость и монтаж

Выключатель нагрузки 3-полюсный 40A AVN совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно вставить устройство в рейку и зафиксировать фиксатором сзади. Монтаж возможен только в закрытом распределительном щите из-за степени защиты IP20. Обязательно соблюдайте рекомендованную глубину 50 мм - недостаток места может затруднить работу рычага. Подключение проводов осуществляется зажимами на входе и выходе каждого полюса - сечением до 16 мм2 медных жил.

Безопасность и стандарты

Выключатель нагрузки 3-полюсный 40A AVN соответствует требованиям ГОСТ Р 50030.3-2012 (эквивалент МЭК 60947-3:2008). Это гарантирует соответствие международным нормам безопасности, испытаний на долговечность и термическую стойкость. Устройство не имеет функции автоматического отключения при перегрузке - обязательна установка защитного автомата перед ним.

Преимущества

• Механическая надёжность - простая конструкция без электроники снижает риск отказа.
• Чёткий визуальный индикационный положение - рычаг легко определяет состояние “ON/OFF”.
• Удобная компоновка - три модуля позволяют размещать несколько устройств в одном ряду.
• Совместимость с продукцией EKF Averes - можно собирать единые системы управления с автоматами, контакторами и реле этой же серии.

Ограничения применения

• Не предназначен для отключения токов короткого замыкания - обязательно используйте с автоматическим выключателем.
• IP20 не допускает использование во влажных, пыльных или открытых помещениях - только внутри щитов.
• Нет вспомогательных контактов - нельзя подключить сигналы состояния (например, для панели управления).
• Ограниченная мощность для ламп - не следует использовать для управления освещением выше 400 Вт.

Примеры использования

• Ручное отключение трёхфазного электродвигателя насоса после завершения цикла.
• Изоляция участка конвейера для обслуживания - быстрое отключение питания без демонтажа проводов.
• Коммутация группы тепловых пушек в производственном помещении.
• Локальное управление питанием станка в рамках системы, где основная защита обеспечена автоматом в главном щите.

Практические советы

• Выбирайте этот выключатель только тогда, когда нужна простая ручная коммутация, а не автоматическая защита.
• Перед монтажом проверьте, что автоматический выключатель установлен перед AVN - он будет выполнять роль защиты от перегрузок и КЗ.
• Не используйте для управления нагрузками с высоким пусковым током (например, большие асинхронные двигатели) без учёта времени задержки защиты - лучше сочетать с тепловым реле.
• При сборке щита оставляйте минимум 10–15 мм свободного пространства вокруг устройства для лучшей вентиляции и удобства доступа к рычагу.
• AVN - это часть серии Averes от EKF; если вы выбираете другие элементы из этой серии, вы получите согласованную систему по габаритам, цвету и качеству.
