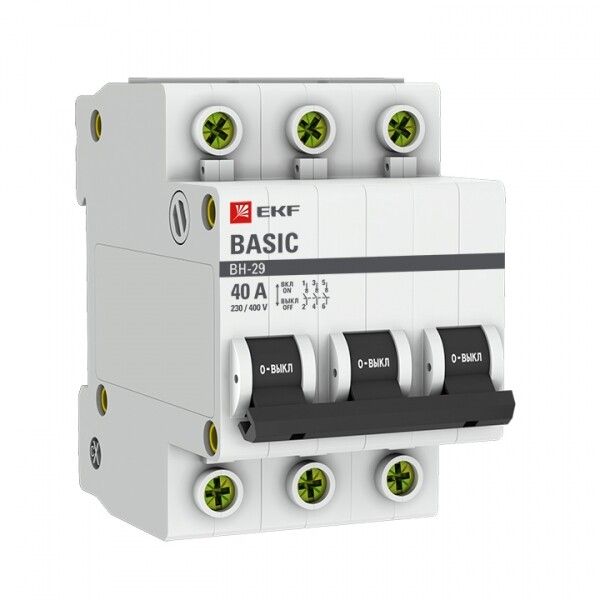

Выключатель нагрузки модульный ВН-29 3P 40А EKF Basic | SL29-3-40-bas

Выключатель нагрузки модульный 3 полюса 40 А ВН-29 от EKF Basic предназначен для безопасного ручного включения и отключения электрических цепей переменного тока в распределительных щитах. Этот выключатель используется там, где требуется надёжное управление нагрузкой без автоматической защиты от КЗ.

Назначение и область применения

Выключатель нагрузки модульный 3 полюса 40 А ВН-29 применяется для ручного коммутирования трёхфазных цепей переменного тока. Он не защищает от коротких замыканий - для этого нужны автоматы. Его задача - обеспечить удобное и видимое отключение питания при обслуживании, ремонте или плановой остановке оборудования. Подходит для установки в щитах на объектах с умеренной нагрузкой: станках, насосах, системах вентиляции, освещении производственных помещений.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может проводить без повреждений
• Номинальное напряжение: 400 В - рабочее напряжение для трёхфазной сети 380–400 В
• Количество полюсов: 3 - переключаются все три фазы одновременно
• Отключающая способность при КЗ: 2 кА - выдерживает кратковременные токи короткого замыкания до этой величины, но не отключает их автоматически
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах
• Способ монтажа: на DIN-рейку шириной 35 мм
• Ширина: 3 модуля (54 мм) - занимает место в щите, эквивалентное трём стандартным автоматам
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать медные жилы до этого размера
• Глубина монтажа: 50 мм - требует достаточного пространства внутри шкафа
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40C до +40C и повышенной влажности, подходит для неотапливаемых помещений в средней полосе России
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)
• Цвет корпуса: светло-серый

Совместимость и монтаж

Выключатель нагрузки модульный 3 полюса 40 А ВН-29 совместим со всеми стандартными DIN-рейками типа C (EN 60715). Монтаж выполняется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Для подключения используйте кабель сечением до 35 мм2. Обязательно соблюдайте полярность: входные и выходные клеммы помечены. После монтажа проверьте плотность фиксации и отсутствие люфта в механизме. Выключатель не имеет заземления - он не предназначен для работы в качестве устройства защитного отключения (УЗО).

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.3-2012 и международному стандарту IEC 60947-3. Это гарантирует соответствие механической прочности, изоляционным свойствам и сроку службы. IP20 исключает доступ к токоведущим частям при нормальной эксплуатации, но не защищает от внешних воздействий - устройство нельзя использовать вне электрошкафа. Отключающая способность 2 кА позволяет выдерживать кратковременные скачки тока, возникающие при авариях, пока срабатывает основной автоматический выключатель.

Преимущества

• Чёткая визуальная индикация положения: рычаг вверх - включено, вниз - отключено
• Простая и надёжная конструкция без сложной электроники - меньше точек отказа
• Подходит для частого ручного переключения - механизм рассчитан на долгую службу
• Интеграция в серию EKF Basic - совместим с другими элементами этой линейки по габаритам и цвету
• Фиксированная рукоятка снижает риск случайного отключения

Ограничения применения

• Не является автоматическим выключателем - не отключает цепь при перегрузке или КЗ
• Не допускается использование в условиях высокой запылённости, сырости или на улице - IP20 недостаточно
• Не подходит для частого включения-выключения двигателей с высокими пусковыми токами - возможен быстрый износ контактов
• Максимальная мощность ламп - 400 Вт - ограничивает применение в цепях с мощными источниками света
• Отсутствуют вспомогательные контакты - невозможно удалённое управление или сигнализация состояния

Примеры использования

• Отключение трёхфазного станка перед техобслуживанием
• Ручное управление питанием системы вентиляции в цеху
• Коммутирование группы светодиодных светильников (до 400 Вт суммарно)
• Обеспечение видимого разрыва цепи при работах по технике безопасности
• Использование в составе щита управления с автоматическими выключателями - как дополнительный рубильник

Практические советы

• Выбирайте этот выключатель только тогда, когда нужен именно ручной разрыв цепи, а не защита - для защиты используйте автоматические выключатели
• При проектировании учтите глубину монтажа (50 мм): убедитесь, что в щите достаточно места за DIN-рейкой
• Не подключайте к нему кабели сечением более 35 мм2 - это может вызвать нагрев и оплавление клемм
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - особенно в цепях с частыми включениями
• Серия EKF Basic хорошо сочетается с другими изделиями бренда - можно комплектовать щит единым стилем
• Если вам нужна возможность дистанционного управления или сигнализации - выбирайте модели с вспомогательными контактами, такие как ВН-29 с индексом “+1НО”
