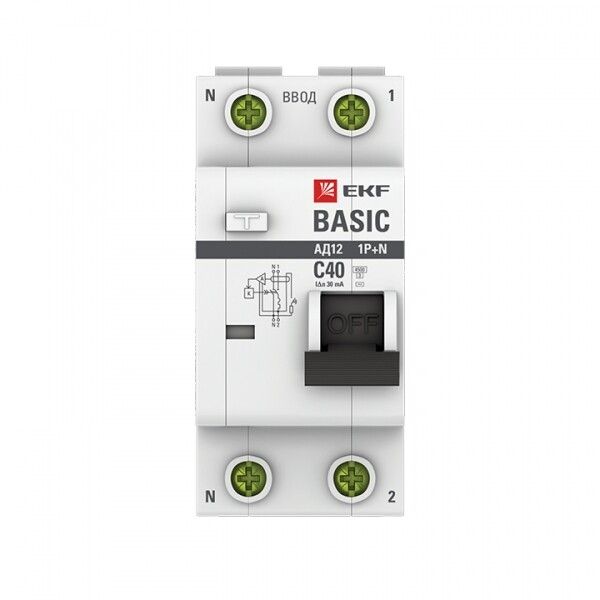

Выключатель автоматический дифференциального тока 1P+N 40А 30мА тип АС характеристика C электронный 4,5кА АД-12 EKF Basic | DA12-40-30-bas

Автоматический выключатель дифференциального тока АД-12 Basic от EKF - это комбинированный защитный аппарат, объединяющий функции обычного автомата и УЗО. Он предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока или перегрузок в однофазной сети 230 В. Подходит для установки в бытовых щитках и промышленных распределительных устройствах.

Назначение и область применения

АД-12 Basic используется для защиты электрических цепей от двух видов опасностей: утечки тока на землю (например, при повреждении изоляции или контакте человека с токоведущими частями) и сверхтоков (перегрузка или короткое замыкание). Применяется в жилых домах, офисах, мастерских, на производстве - там, где требуется одновременная защита от поражения током и аварийных режимов сети. Особенно актуален для групп розеток, ванных комнат, кухонь, оборудования с металлическим корпусом.

Технические характеристики

• Номинальный ток: 40 А - позволяет подключать нагрузку до 9,2 кВт при 230 В
• Тип дифференциального тока: AC - реагирует на переменный ток утечки (стандартный вариант для большинства бытовых приборов)
• Ток утечки: 30 мА - чувствителен даже к слабым утечкам, обеспечивающим безопасность человека
• Характеристика срабатывания: C - оптимальна для нагрузок с высоким пусковым током (электродвигатели, насосы, компрессоры)
• Номинальное напряжение: 230 В - для однофазных сетей
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при крупном КЗ
• Количество полюсов: 1+N - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе
• Сечение провода: 0–25 мм2 - совместим с медными проводами всех распространённых сечений
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Монтаж: DIN-рейка 35 мм - стандартная система для распределительных щитов
• Ширина: 2 модуля - занимает место одного стандартного автомата + один модуль УЗО
• Рабочая температура: от –40C до +50C - работает в холодных и жарких условиях
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ, снижая тепловую нагрузку на проводку
• Импульсное напряжение: 6 кВ - выдерживает кратковременные скачки напряжения (молнии, коммутационные броски)

Совместимость и монтаж

АД-12 Basic легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы на верхней и нижней части аппарата - входные провода подключаются сверху, выходные - снизу. Обязательно соблюдайте полярность: фаза подводится к клемме L, ноль - к N. Монтаж допускается только в сухих помещениях внутри электрошкафа. Глубина установки - 50 мм, учтите свободное пространство за щитом. Не рекомендуется использовать в открытых местах или на улице из-за низкой степени защиты IP20.

Безопасность и стандарты

АД-12 Basic соответствует требованиям ГОСТ Р 51327-1-2010 (эквивалент МЭК 60898-2-2006), что гарантирует соответствие международным нормам безопасности. Сертифицирован для применения в системах TN-S и TN-C-S. Категория перенапряжения III указывает на возможность использования в распределительных щитах вторичного уровня. Климатическое исполнение УХЛ4 позволяет применять устройство в регионах с умеренным и холодным климатом, в том числе в неотапливаемых помещениях.

Преимущества

• Объединяет два устройства (автомат + УЗО) в одном корпусе - экономит место в щите
• Электронный тип срабатывания - работает даже при отсутствии напряжения питания (не зависит от внешнего источника)
• Фиксация положения рычага после срабатывания - наглядно показывает причину отключения (утечка или перегрузка)
• Цена ниже европейских аналогов на 10–50%, без потери надёжности
• Подтверждённая долговечность конструкции - серия Basic имеет многолетнюю историю применения

Ограничения применения

• Не подходит для цепей постоянного тока - только переменный ток (AC)
• Не реагирует на постоянные утечки тока (тип DC) - если есть оборудование с выпрямителями (LED-драйверы, ИБП), нужен тип A
• IP20 не защищает от влаги - нельзя устанавливать во влажных зонах вне щита (бани, улица, подвалы без герметизации)
• Не предназначено для управления нагрузкой - только защита, не является выключателем для регулярного включения/выключения
• Не рекомендуется для цепей с высоким уровнем помех (частотные преобразователи, мощные инверторы) - возможны ложные срабатывания

Примеры использования

• Защита группы розеток на кухне - предотвращает удар током при пробое микроволновки или кофеварки
• Щиток в гараже - отключение при повреждении изоляции на сварочном аппарате
• Освещение и розетки в ванной комнате - обязательная защита по ПУЭ при токе утечки 30 мА
• Промышленный станок с двигателем - сочетание характеристики C и 40 А идеально для пусковых токов

Практические советы

• Проверяйте работоспособность кнопкой “Т” ежемесячно - она моделирует утечку и тестирует механизм отключения
• При установке в старый щит убедитесь, что DIN-рейка прочная и не деформирована - плохой контакт вызывает перегрев
• Не используйте АД-12 Basic вместо отдельного УЗО+автомата, если требуется дифференциальная защита нескольких контуров - лучше сделать селективную схему
• При замене учитывайте посадочные размеры: ширина 2 модуля, глубина 50 мм - не все щиты подходят
• Для помещений с высокой влажностью (сауны, бани) выбирайте устройства с IP44 и типом А, а не этот модельный ряд
• Гарантия 3 года - при правильной установке и эксплуатации служит более 10 лет
